Назначение

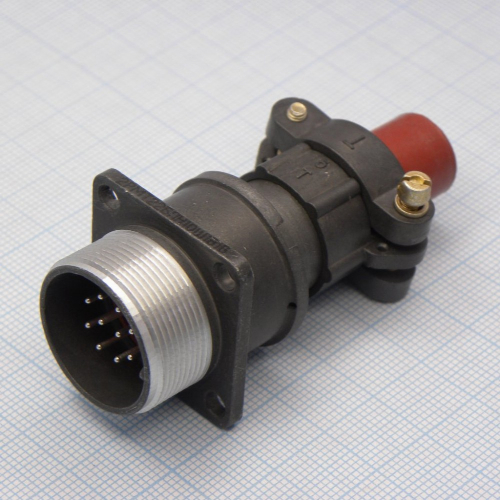

2РМТ22Б10Г1А1В «5» — блочная розетка серии 2РМТ22, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к классу низкочастотных цилиндрических негерметичных разъемов и применяется для внутреннего объемного монтажа.

Розетка обеспечивает надежное электрическое соединение при эксплуатации в жестких условиях: при повышенной влажности, широком диапазоне температур, вибрациях, механических ударах и пониженном атмосферном давлении. Приемка «5» подтверждает соответствие изделия установленным требованиям качества и приемки.

Подтвержденные технические характеристики

• Посадочный диаметр корпуса: 22 мм.
• Вид корпуса: блочный.
• Количество контактов: 10.
• Диаметр контактов: 1 мм.
• Покрытие контактов: золото.
• Теплостойкость: до 100 градусов Цельсия.
• Всеклиматическое исполнение: В2.1 по ГОСТ 15150-69.
• Токовая нагрузка на одиночный контакт: от 4 А до 36 А.
• Максимальная суммарная токовая нагрузка на соединитель: от 27 А до 260 А.
• Максимальное рабочее напряжение: до 560 В или 700 В.
• Сопротивление контактов: не более 5 мОм.
• Емкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: 1850 В при максимальном рабочем напряжении 560 В; 2300 В при максимальном рабочем напряжении 700 В.
• Усилие расчленения гнезд: от 0,5 Н до 2,95 Н.
• Усилия расчленения соединителей: от 29,4 Н до 539,6 Н.
• Минимальная наработка: 1000 часов.
• Число сочленений-расчленений: 500.
• Гамма-процентный срок сохраняемости: 15 лет.
• Габаритные размеры: 30 на 30 на 25 мм.
• Масса: 21 г.

Условия эксплуатации

Розетка рассчитана на синусоидальную вибрацию в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 метров на секунду в квадрате. Акустический шум — в диапазоне от 50 Гц до 10 000 Гц с уровнем звукового давления 170 дБ.

Механический удар многократного действия: пиковое ударное ускорение 1000 метров на секунду в квадрате, длительность от 1 мс до 3 мс. Механический удар одиночного действия: пиковое ударное ускорение 5000 метров на секунду в квадрате, длительность от 0,1 мс до 2 мс. Линейное ускорение — 2000 метров на секунду в квадрате.

Атмосферное давление: от 133,32 умноженное на десять в минус шестой степени Па до 50,6 умноженное на десять в четвертой степени Па. Температура среды: от минус 60 до плюс 100 градусов Цельсия. Смена температур: от плюс 250 до минус 60 градусов Цельсия. Повышенная относительная влажность: до 98 процентов при температуре плюс 25 градусов Цельсия.

Применение и совместимость

Разъем применяется в электронных устройствах и системах, где требуется надежное и прочное соединение. Он подходит для внутреннего монтажа в условиях повышенной влажности и температуры, а также при воздействии вибраций, ударов и линейных ускорений.

Для соединения с розеткой 2РМТ22Б10Г1А1В используются соответствующие вилки, в частности 2РМ22К10Ш1А1 и другие совместимые изделия серии. Розетка предназначена для объемного монтажа внутри блоков и приборов.

Комплектация и особенности

1. Изделие поставляется в соответствии с артикулом 3307 и категорией 2РМТ22.
2. Приемка «5» подтверждает соответствие требованиям качества.
3. Производитель в предоставленных данных не указан.
4. Краткое описание из каталога отсутствует, поэтому сведения приведены на основании имеющегося описания товара.

Розетка 2РМТ22Б10Г1А1В «5» сочетает компактные габариты и малую массу 21 г с высокими электрическими и эксплуатационными параметрами, что делает ее пригодной для применения в ответственных электронных системах.
