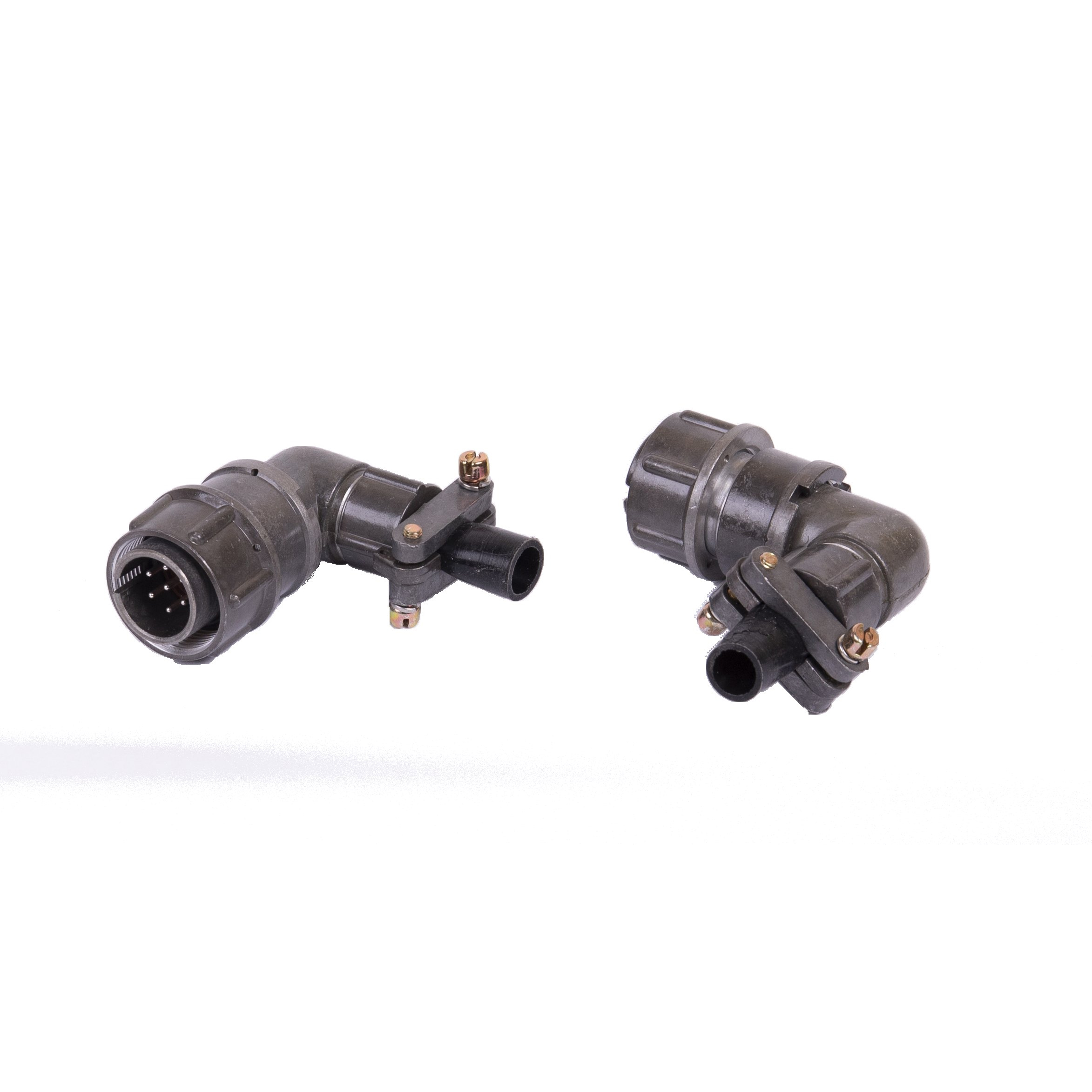

2РМТ18КУН7Ш1В1В

2РМТ18КУН7Ш1В1В — это цилиндрический низкочастотный кабельный разъём-вилка с угловым патрубком, предназначенный для работы в цепях постоянного и переменного тока. Он относится к серии 2РМТ, имеет 7 контактов, резьбовую фиксацию и серебряное покрытие контактов.

Что означает маркировка

• 2РМТ — серия цилиндрических негерметичных низкочастотных соединителей.

• 18 — условный размер корпуса.

• К — кабельный корпус.

• У — угловой патрубок.

• Н — гайка для неэкранированного кабеля.

• 7 — количество контактов.

• 1 — сочетание контактов.

• В — серебряное покрытие контактов.

Основные характеристики

• Назначение: вилка для монтажа на кабель.

• Количество контактов: 7.

• Максимальное рабочее напряжение: 560 В, у некоторых источников указывается до 700 В как предельное значение.

• Максимальный ток на контакт: 7 А.

• Сопротивление контактов: не более 5 мОм.

• Рабочий температурный диапазон: от -60 до +100 °C.

• Число сочленений-расчленений: 500.

• Минимальная наработка: не менее 1000 часов, у отдельных поставщиков встречается значение 5000 часов.

• Срок сохраняемости: не менее 15 лет, в некоторых описаниях — до 25 лет.

Где применяется

Такой разъём используют там, где нужен надёжный многоконтактный кабельный соединитель для промышленной и приборной аппаратуры, измерительных цепей и другого низкочастотного оборудования. Он рассчитан на сравнительно простое и прочное соединение с механической фиксацией, поэтому подходит для условий, где важны устойчивость контакта и долговечность.

Конструкция

Корпус обычно металлический, изолятор — карболитовый или близкий по назначению материал, а контакты — штырьковые с серебряным покрытием. Угловой патрубок удобен, когда кабель нужно вывести под углом, а не прямо вдоль оси разъёма.
