2РМТ18КПЭ7Ш1А1В

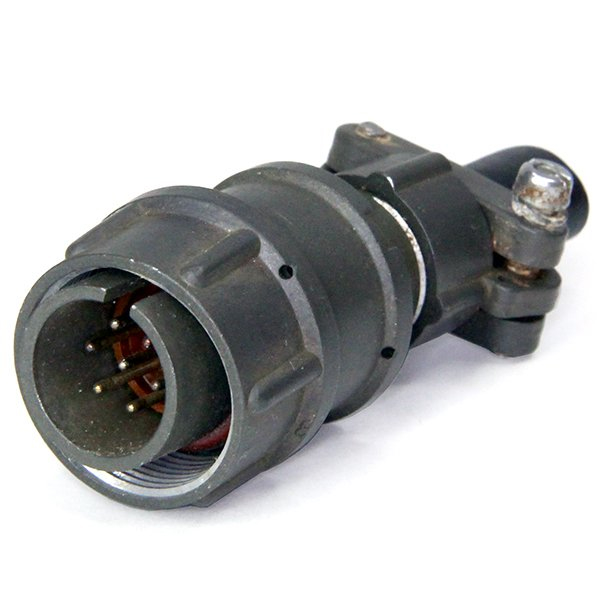

2РМТ18КПЭ7Ш1А1В — это кабельная вилка из серии 2РМТ, предназначенная для работы в электрических цепях постоянного тока и переменного тока частотой до 3 МГц. Это цилиндрический низкочастотный разъём с резьбовым сочленением, 7 контактами и условным размером корпуса 18.

Основные особенности

• Тип: вилка кабельная, прямая, под экранированный кабель.

• Контакты: 7 штырьковых контактов, диаметр контактов 1 мм.

• Сочленение: резьбовое, с одношпоночной поляризацией корпуса.

• Материалы: корпус выполнен из алюминиевого сплава, изолятор — из карболита/прессматериала, контакты обычно с серебряным или золотым покрытием в зависимости от исполнения и источника.

Электрические параметры

Для этой модели указывают максимальное рабочее напряжение 560 В и токовую нагрузку до 40–50 А на разъём в зависимости от источника и исполнения. Сопротивление изоляции приводится не менее 1000–5000 МОм, а электрическая прочность изоляции — около 1850 В. Рабочий диапазон температур обычно указан от -60 до +100 °C.

Применение

Такие разъёмы используют там, где нужен надёжный съёмный электрический контакт: в аппаратуре, приборах, блоках питания, промышленной электронике и другой технике, где важны прочность соединения и устойчивость к вибрациям. Резьбовое соединение делает контакт более устойчивым к самопроизвольному разъединению.
