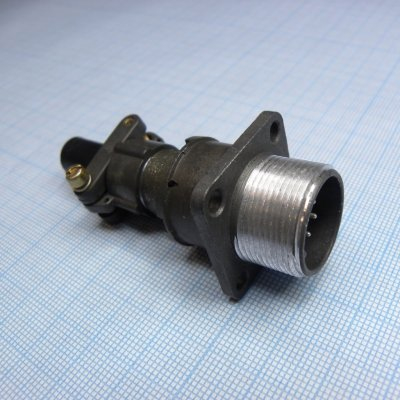

2РМТ18К7Ш1В1В

2РМТ18К7Ш1В1В — это цилиндрический низкочастотный кабельный разъём типа вилка с 7 контактами, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц. Он относится к серии 2РМТ, имеет резьбовое сочленение и одношпоночную поляризацию корпусов.

Основные особенности

• Условный размер корпуса: 18.

• Количество контактов: 7.

• Тип монтажа: на кабель.

• Патрубок: угловой, что удобно для вывода кабеля под углом.

• Покрытие контактов: серебро или золото, в зависимости от исполнения.

Технические параметры

По опубликованным характеристикам для семейства 2РМТ18 у такого разъёма обычно указывают рабочее напряжение до 560 В, токовую нагрузку до 7 А на одиночный контакт и сопротивление контактов не более 0,005 Ом. Также приводятся высокая стойкость к вибрации, рабочий диапазон температур от -60 до +100 °C и ресурс до 500 сочленений-расчленений.

Где применяется

Такие соединители используют в аппаратуре, промышленной технике и других электрических устройствах, где нужен надёжный разъём для кабельного соединения с фиксацией резьбой. Всеклиматическое исполнение означает, что он рассчитан на эксплуатацию в разных климатических условиях.

Что означает маркировка

В обозначении 2РМТ18К7Ш1В1В обычно зашифрованы серия 2РМТ, размер корпуса 18, 7 контактов и всеклиматическое исполнение «В». Буква «Ш» указывает на вилку, а варианты букв и индексов в середине маркировки описывают конструкцию патрубка, тип кабеля и исполнение контактов.
