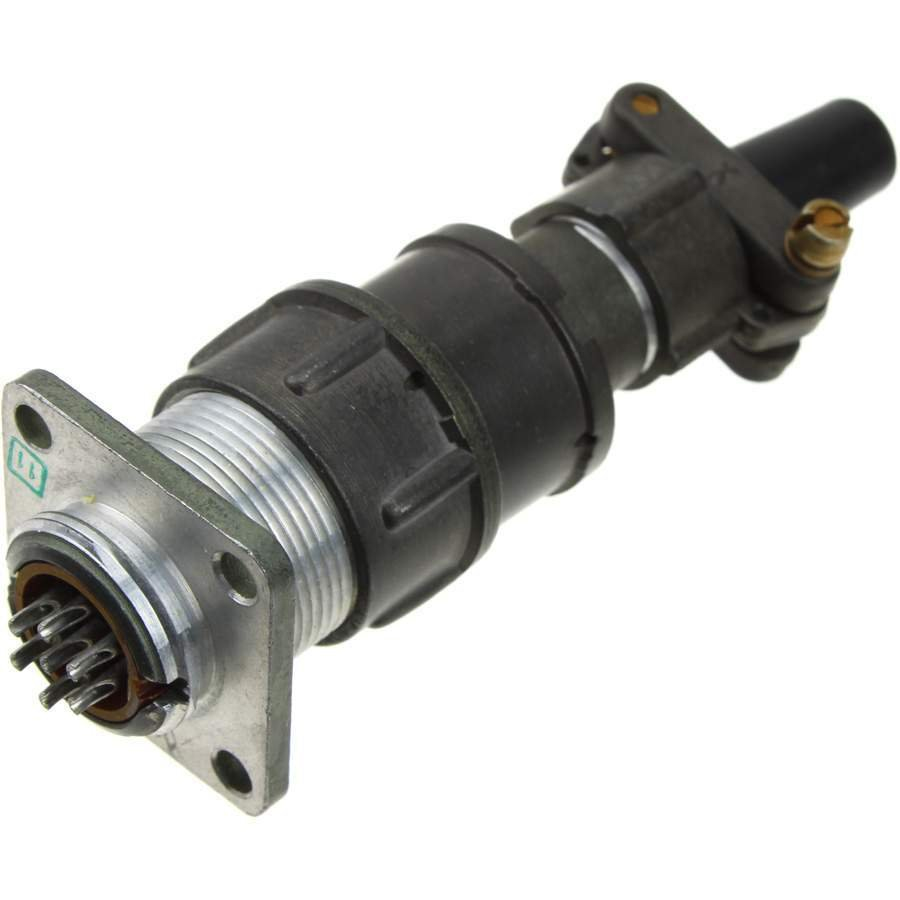

2РМТ18Б7Ш1В1В

Коротко: 2РМТ18Б7Ш1В1В — это цилиндрический низкочастотный приборный разъём серии 2РМТ, вилка блочная на 7 контактов с резьбовым сочленением, предназначенный для применения в радиоэлектронной и радиотехнической аппаратуре.

Конструкция и материалы

• Тип: вилка блочная, цилиндрический низкочастотный разъём серии 2РМТ.

• Корпус: алюминиевый сплав (в разных источниках указаны сплавы типа АЛ-11 или А-22).

• Изолятор: пресс-материал (карболит/АГ-4).

• Контакты: извлекаемые штырьковые контакты из латуни; покрытие контактов — серебро (буква «В» в маркировке указывает серебряное покрытие).

Электрические характеристики

• Количество контактов: 7 (диаметр контактов обычно Ø1,0 мм для данной комплектации).

• Номинальное/максимальное рабочее напряжение: до 560 В (амплитудное значение).

• Ток на контакт: для контактов Ø1,0 мм обычно порядка 5–8 А; суммарный ток на соединитель у разных исполнений указывается до ~27–40 А в зависимости от конфигурации контактов.

• Сопротивление электрического контакта: порядка нескольких миллиом (например, около 5 мОм для Ø1,0).

Механические и климатические параметры

• Метод сочленения: резьбовое (фиксация винтом/муфтой).

• Диаметр посадочного фланца / условный размер корпуса: 18 (обозначение 18 в марке).

• Рабочая температура: примерно от −60 °C до +100 °C (в некоторых источниках указывается диапазон параметров смены температур до +150 °C).

• Вибрационная и ударная стойкость — разработаны для устойчивости к вибрации и ударам (в паспортах приводятся конкретные значения диапазона частот и ускорений).

• Число сочленений (ресурс) — порядка 500 операций; минимальная наработка указывается от тысяч часов (источники различаются, типично 5000 ч или 1000 ч в зависимости от норм).

Применение и особенности

• Предназначен для соединений в аппаратуре общего назначения: радиоэлектронная аппаратура, измерительные приборы, панели, кабельные сборки и т.п.

• Неклапанный, негерметичный, тропикоустойчивый вариант встречается у ряда исполнений (климатическое исполнение «В»).

• Контакты обычно монтируются методом обжимки или пайки на кабель; формы контактов — круглые/прямые в зависимости от исполнения.

Размеры и монтаж

• Габариты для блочного исполнения — малые (примерно 27×27×25 мм для некоторых модификаций).

• Способ монтажа: блочное крепление на панель/каркас; контакты извлекаемые, что облегчает сборку и ремонт.

Аналоги и совместимость

• Разъём относится к распространённой советско/российской серии 2РМ(Т), поэтому для замены можно подбирать другие разъёмы того же типоразмера и количества контактов с аналогичными электрическими и механическими параметрами.promelec+1

Иллюстрация (пример)

• В документации и каталогах обычно приводится схема расположения контактов и габаритный чертёж для монтажа; это полезно при проектировании панели и кабельных жгутов.
