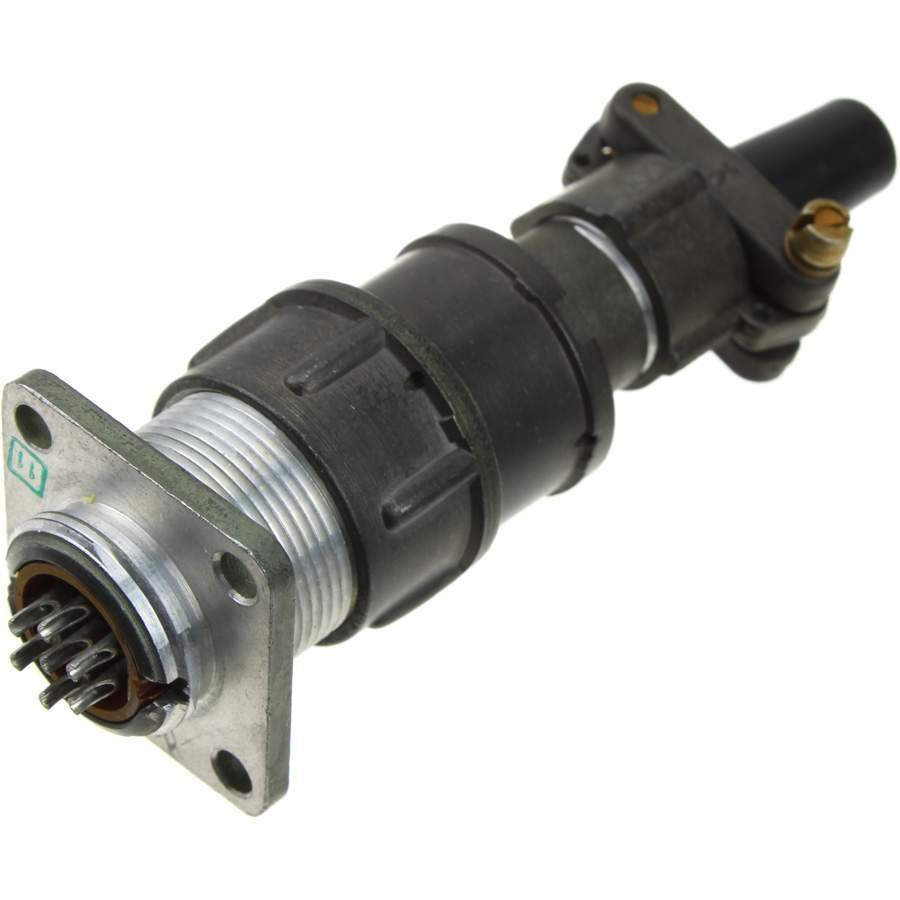

2РМТ18Б7Ш1В1В

2РМТ18Б7Ш1В1В — это цилиндрический низкочастотный вилочный разъём серии 2РМТ, предназначенный для соединения электрических цепей постоянного и переменного тока. Он относится к блочным соединителям, имеет 7 контактов и резьбовое сочленение.

Основные особенности

• Условный размер корпуса: 18.

• Количество контактов: 7.

• Тип контактов: штырь, контакты извлекаемые.

• Покрытие контактов: серебро.

• Материал корпуса: металлический корпус из алюминиевого сплава.

Электрические параметры

• Максимальное рабочее напряжение: до 560 В.

• Токовая нагрузка на один контакт: обычно до 8 А для контактов диаметром 1 мм.

• Сопротивление изоляции: не менее 1000 МОм.

• Сопротивление контактов: порядка 5 мОм для контактов 1 мм.

Условия эксплуатации

Разъём рассчитан на работу в широком диапазоне температур, примерно от -60 до +100 °C. Он относится к тропикоустойчивым и применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Конструктивные детали

Маркировка указывает на вилку блочного исполнения с 7 контактами и диаметром контактов 1 мм. Для этого типа соединителя характерны резьбовая фиксация и негерметичное исполнение.

Надёжность

Для изделия указываются ресурсы порядка 500 сочленений-расчленений, минимальная наработка 5000 часов и срок сохраняемости до 25 лет, хотя у разных источников эти значения могут немного отличаться.
