2РМТ18Б7Г1В1

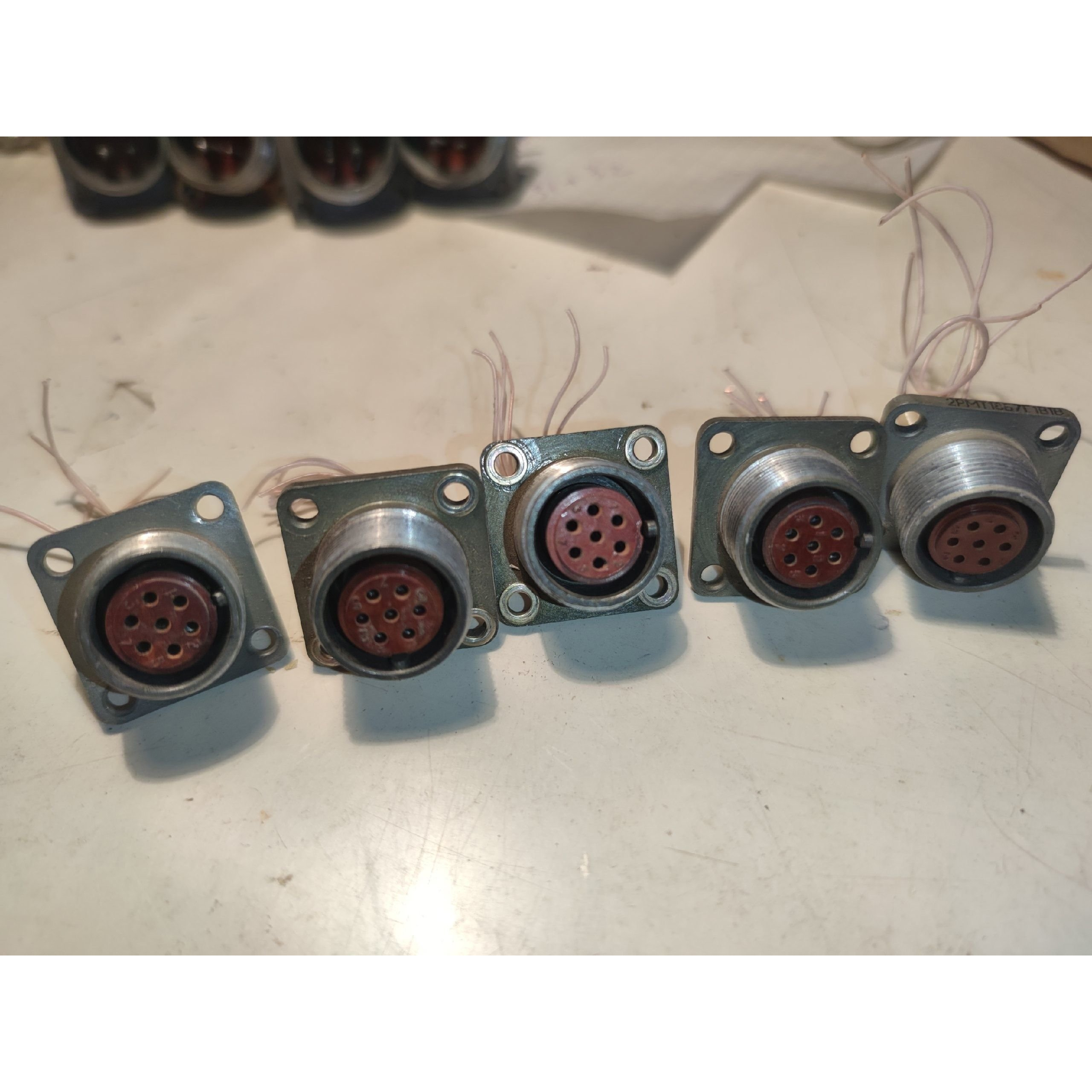

2РМТ18Б7Г1В1 — это цилиндрический низкочастотный негерметичный разъём-розетка серии 2РМТ с блочным корпусом. Он предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц и имеет посадочный диаметр корпуса 18 мм.

Основные особенности

• Тип: розетка, блочное исполнение.

• Назначение: соединение электрических цепей общего промышленного применения.

• Рабочая частота: до 3 МГц.

• Сочленение: резьбовое, с одношпоночной поляризацией корпусов.

• Контакты: у этой модификации 7 контактов; в описаниях также указывается контакт диаметром 1,0 мм.

Характеристики

• Номинальное напряжение: до 560 В, в ряде описаний для серии указывается до 700 В в зависимости от исполнения.

• Токовая нагрузка на одиночный контакт: до 7 А.

• Рабочий диапазон температур: от −60 °C до +100 °C.

• Ресурс сочленений/расчленений: 500 циклов.

• Минимальная наработка: 1000 часов.

Где применяют

Такой разъём используют в приборах, аппаратуре и промышленной электронике, где нужна надёжная многоконтактная связь при умеренных напряжениях и токах. За счёт резьбового соединения он лучше держится при вибрациях, чем простые соединители без фиксации.

Что важно знать

Обозначение модели может встречаться в немного разных вариантах с дополнительными буквами на конце, но базовая часть 2РМТ18Б7Г1В1 относится именно к этой серии и типоразмеру. Если нужен точный подбор аналога или ответной части, лучше сверять полную маркировку и схему расположения контактов по паспорту изделия.
