Назначение разъема 2РМТ18КПН7Ш1В1В

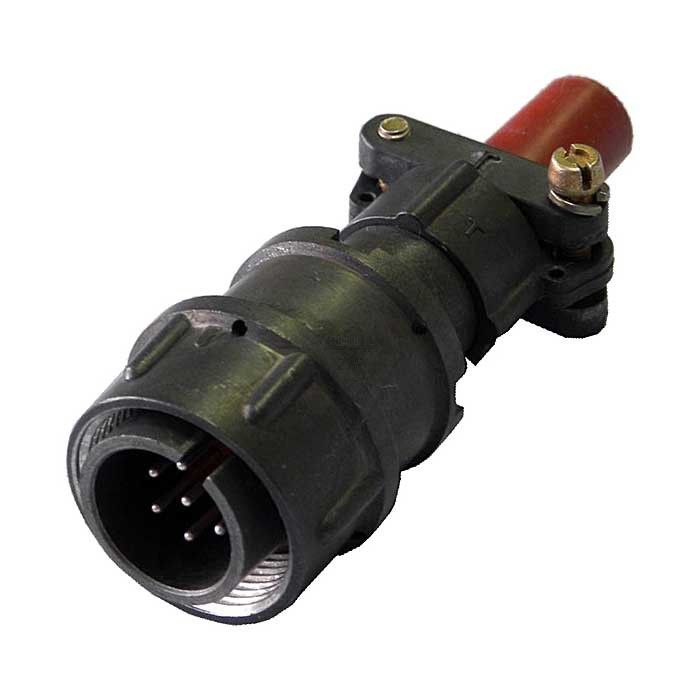

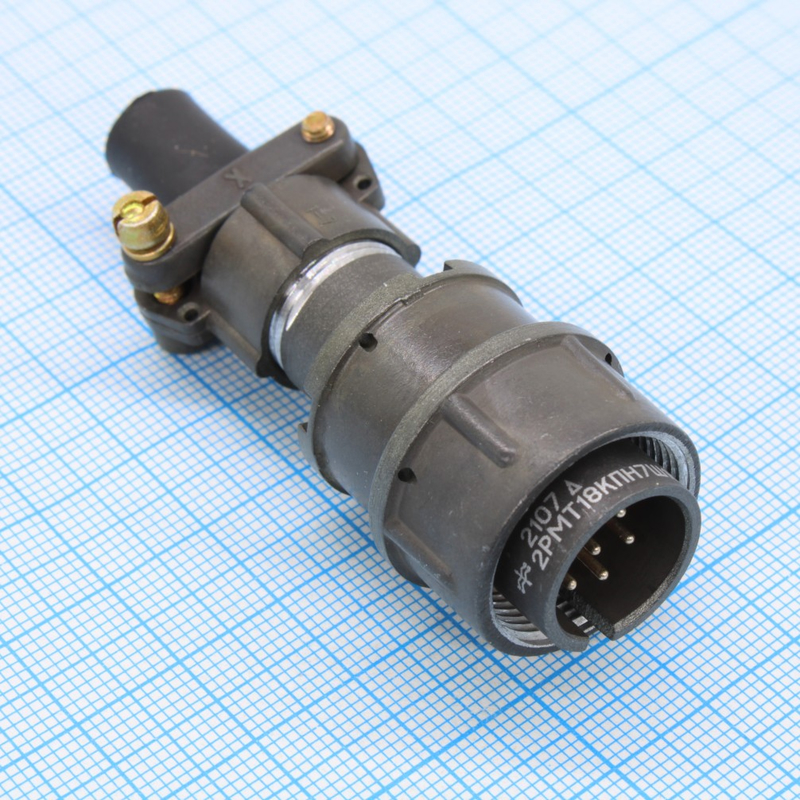

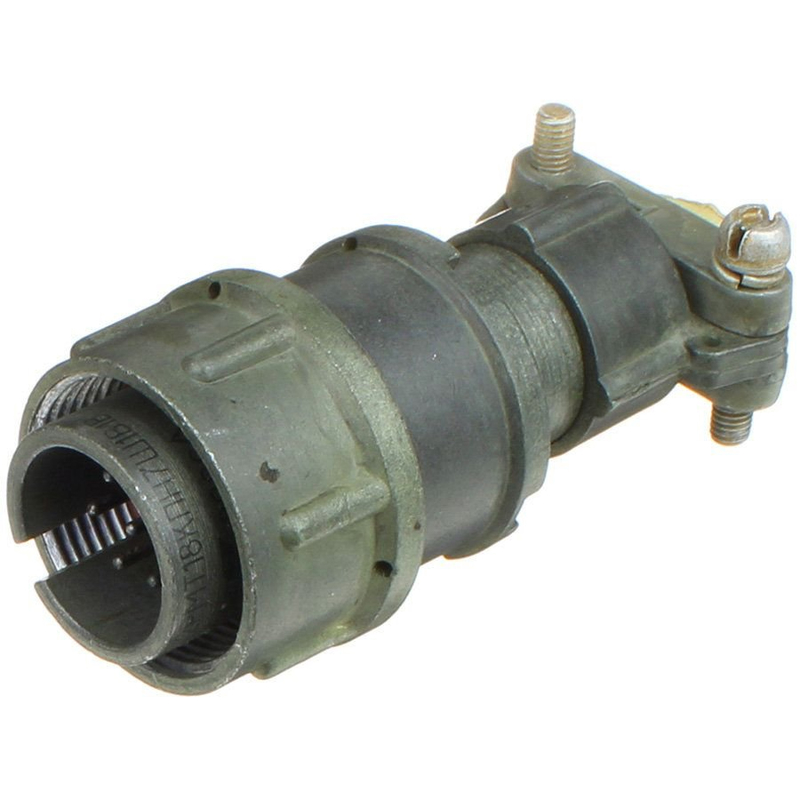

Разъем 2РМТ18КПН7Ш1В1В представляет собой кабельную вилку с семью контактами, предназначенную для соединения и разъединения электрических цепей постоянного и переменного тока. Изделие относится к классу низкочастотных цилиндрических негерметичных соединителей серии 2РМТ и применяется в электро- и радиоаппаратуре, где требуется надежное механическое и электрическое соединение кабельных линий.

Основное назначение — коммутация неэкранированных кабелей в составе устройств, работающих в широком диапазоне климатических условий. Всеклиматическое исполнение и тропикоустойчивость позволяют использовать разъем как в умеренном, так и в жарком влажном климате.

Подтвержденные технические особенности

Ниже приведены характеристики, соответствующие маркировке и конструкции изделия:

• Тип соединителя: 2РМТ — низкочастотный, цилиндрический, негерметичный.
• Условный размер корпуса: 18.
• Тип корпуса: К — кабельный.
• Вид патрубка: П — прямой.
• Вид гайки патрубка: Н — для неэкранированного кабеля.
• Количество контактов: 7.
• Сочетание контактов: все контакты диаметром 1,0 мм.
• Часть соединителя: Ш — вилка.
• Покрытие контактов: В — серебро.
• Теплостойкость: 1 — до 100 градусов Цельсия.
• Исполнение: В — всеклиматическое.
• Максимальная токовая нагрузка: до 7 А на каждый контакт и до 40 А на весь разъем.
• Рабочее напряжение: до 560 В.
• Корпус выполнен из алюминиевого сплава, что обеспечивает легкость и прочность конструкции.

Конструкция и расшифровка обозначения

Разъем состоит из двух основных частей — вилки и розетки. Вилка имеет прямой патрубок и предназначена для подключения неэкранированных кабелей. Корпус изготовлен из алюминиевого сплава, контакты покрыты серебром, что снижает переходное сопротивление и повышает надежность электрического соединения.

Обозначение 2РМТ18КПН7Ш1В1В расшифровывается последовательно: 2РМТ — тип соединителя; 18 — условный размер корпуса; К — кабельный тип корпуса; П — прямой патрубок; Н — гайка патрубка для неэкранированного кабеля; 7 — число контактов; Ш — вилка; 1 — сочетание контактов по диаметрам (все контакты диаметром 1,0 мм); В — серебряное покрытие контактов; 1 — теплостойкость до 100 градусов Цельсия; В — всеклиматическое исполнение.

Применение

Разъем 2РМТ18КПН7Ш1В1В используется для подключения и отключения электрических цепей в различных устройствах электро- и радиоаппаратуры. Он подходит для эксплуатации в условиях, где требуется высокая надежность соединения и устойчивость к внешним воздействиям: вибрации, перепадам температуры и повышенной влажности.

Благодаря тропикоустойчивому исполнению и теплостойкости до 100 градусов Цельсия соединитель может применяться в составе кабельных сборок промышленного и специального назначения. Изделие обеспечивает работоспособность при напряжении до 560 В и суммарной токовой нагрузке до 40 А, что делает его универсальным решением для коммутации цепей в составе электро- и радиоаппаратуры.

Комплектация и указания по подбору

В представленных данных комплектация не указана. Для организации полноценного соединения требуется ответная часть — розетка соответствующего типа и типоразмера корпуса 18. При подборе следует учитывать число контактов (7), диаметр контактов (1,0 мм), вид патрубка (прямой) и исполнение по теплостойкости (до 100 градусов Цельсия).

Артикул изделия: 7548. Категория: 2РМТ18. Производитель в предоставленных данных не указан.
