Назначение соединителя 2РМТ18КУН7Ш1В1В

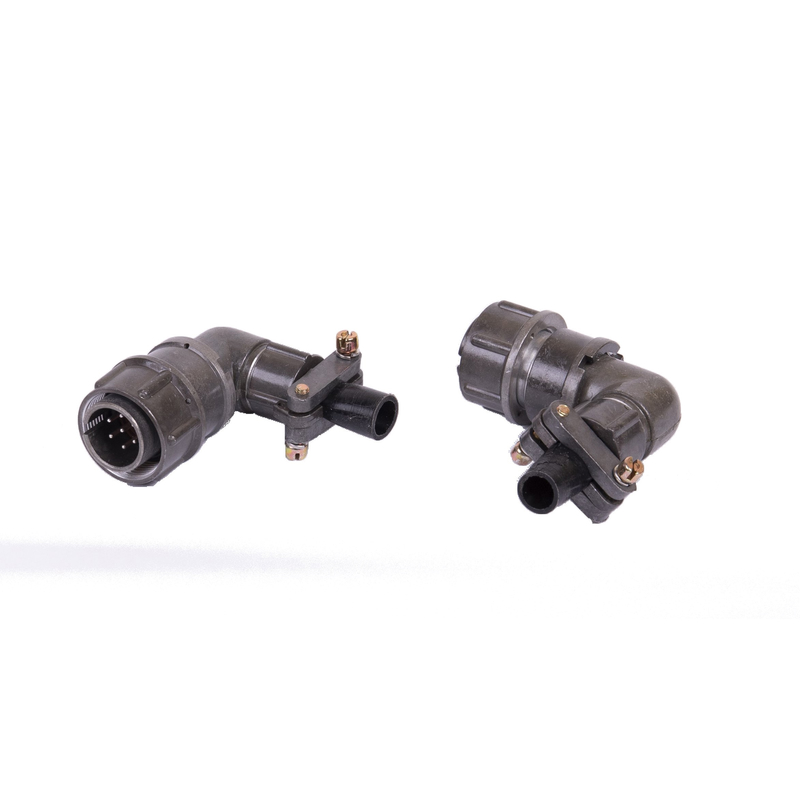

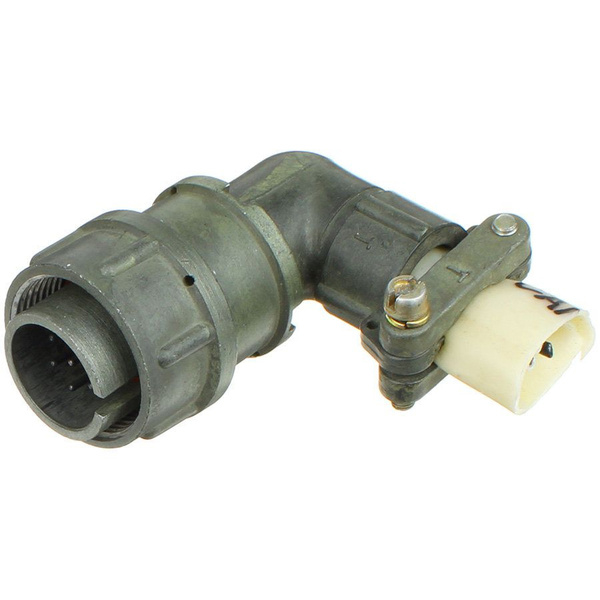

2РМТ18КУН7Ш1В1В представляет собой кабельную вилку цилиндрического низкочастотного негерметичного соединителя серии 2РМТ. Изделие предназначено для коммутации электрических цепей переменного и постоянного тока в составе кабельных сборок и приборных соединений. Основное назначение вилки — обеспечение надёжного электрического контакта между кабелем и ответной частью соединителя при передаче сигналов и питания в низкочастотном диапазоне.

Модель выпускается компанией «Октябрь» и относится к категории 2РМТ18. Артикул изделия — 50246. Конструкция рассчитана на эксплуатацию в составе промышленного, измерительного и специального оборудования, где требуется разъёмное соединение с фиксированным числом контактов и стабильными электрическими параметрами.

Технические особенности и подтверждённые характеристики

Вилка оснащена семью контактами диаметром 1 мм. Форма контактов — прямая, подключение выполняется пайкой на кабель. Такое исполнение обеспечивает надёжную механическую фиксацию проводников и стабильное переходное сопротивление в течение всего срока службы изделия.

• Количество контактов — 7, диаметр каждого 1 мм, форма прямая, монтаж пайкой на кабель.
• Корпус металлический с оксидированным покрытием серого цвета, диаметр корпуса 25 мм, высота 58 мм.
• Изолятор выполнен из карболита коричневого цвета.
• Рабочее напряжение — до 560 В, максимальное напряжение — до 700 В.
• Ток — до 7 А на контакт и до 40 А на весь соединитель.
• Рабочая частота — до 3 МГц.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление контактов — не более 0,005 Ом, покрытие серебром.
• Сопротивление изоляции — не менее 1000 МОм.

Соединитель является негерметичным, что определяет область его применения: он подходит для эксплуатации в условиях, где не требуется защита от прямого воздействия влаги и агрессивных сред под давлением. Соответствие ГОСТ или техническим условиям, например ГЕ0.364.126ТУ, подтверждает пригодность изделия для использования в ответственных электрических цепях.

Применение и совместимость

Вилка 2РМТ18КУН7Ш1В1В применяется в электрических цепях переменного и постоянного тока. Благодаря диапазону рабочих температур от минус 60 до плюс 100 градусов Цельсия изделие может использоваться в аппаратуре, работающей как в отапливаемых помещениях, так и на открытом воздухе в умеренном и холодном климате.

Типовые сценарии применения включают подключение кабельных линий к приборам, блокам питания, пультам управления и измерительным стендам. Семь контактов диаметром 1 мм позволяют передавать как силовые, так и сигнальные цепи в одном разъёме, что упрощает монтаж и снижает количество отдельных соединений.

Для корректной работы вилка должна использоваться с ответной частью соответствующего типоразмера серии 2РМТ. При пайке проводников важно соблюдать температурный режим, чтобы не повредить карболитовый изолятор, а также контролировать качество соединения для сохранения заявленного сопротивления контактов не более 0,005 Ом.

Эксплуатационные ограничения

Изделие не является герметичным, поэтому его не следует применять в условиях, требующих защиты от проникновения воды или работы под избыточным давлением. Превышение указанных значений напряжения, тока и частоты не допускается. При соблюдении установленных параметров соединитель обеспечивает стабильную коммутацию и сохраняет свои характеристики в течение всего заявленного диапазона температур.
