Назначение разъёма

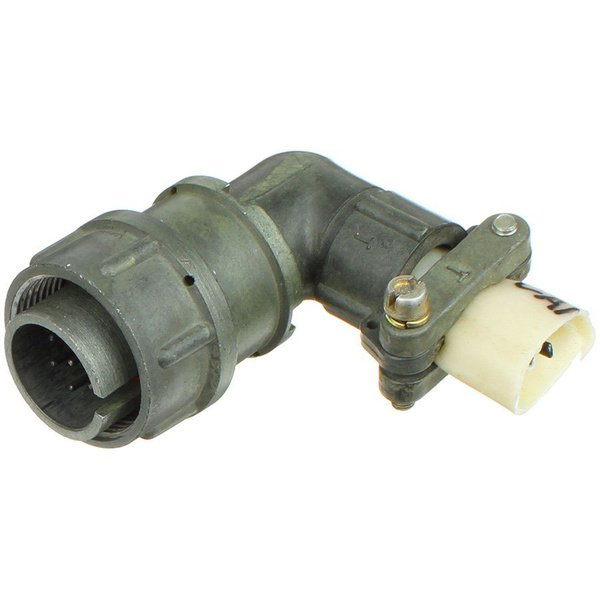

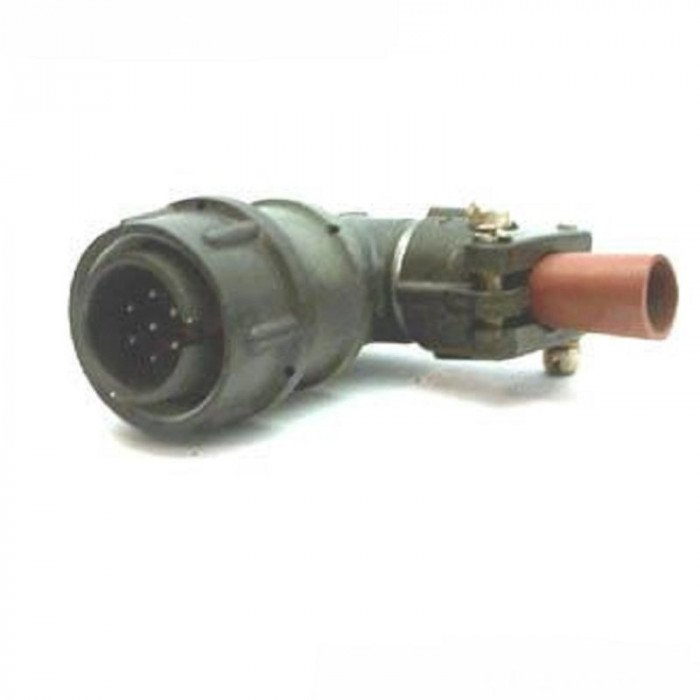

2РМТ18КУН7Ш1В1В «Элекон» с видом приемки «5» представляет собой низкочастотный цилиндрический кабельный разъём серии 2РМТ, выпускаемый заводом «Элекон». Изделие предназначено для соединения силовых и сигнальных цепей постоянного и переменного тока в бортовых и стационарных устройствах. Разъём применяется в радиоэлектронной аппаратуре и промышленном оборудовании, где требуется надёжное электрическое соединение кабеля с прибором или кабеля с кабелем.

Серия 2РМТ относится к классу низкочастотных цилиндрических разъёмов и широко используется в составе различных комплексов, включая наземные РЭА-комплексы, блоки питания, командные устройства и промышленные панели. Исполнение с видом приемки «5» предполагает приёмку по системе ОТК с повышенными требованиями к надёжности, что подтверждает соответствие изделия установленным нормативам.

Расшифровка обозначения 2РМТ18КУН7Ш1В1В

Маркировка разъёма построена по стандартной схеме серии 2РМТ и содержит следующую информацию:

• 2РМТ — серия низкочастотных цилиндрических разъёмов, применяемых в РЭА и промышленном оборудовании.
• 18 — условный диаметр корпуса, посадочный диаметр около 18 миллиметров.
• КУН — негерметичная кабельная вилка: корпус металлический, с прямым или угловым патрубком, без герметизации.
• 7 — количество контактов: семь штыревых контактов диаметром 1,0 миллиметра.
• Ш1 — тип контактного поля: штыревые прямые контакты.
• В1В — покрытие контактов серебром, теплостойкость до плюс 100 градусов Цельсия, всеклиматическое исполнение по условиям ГОСТ и ТУ.
• «5» — вид приемки, соответствующий приёмке по системе ОТК с повышенными требованиями к надёжности.

Таким образом, полное обозначение однозначно описывает конструктивные и электрические параметры изделия без необходимости дополнительных уточнений.

Технические характеристики

Разъём 2РМТ18КУН7Ш1В1В рассчитан на работу в цепях постоянного и переменного тока. Максимальное рабочее напряжение составляет порядка 560 вольт. Максимальный ток на один контакт достигает 7 ампер, суммарный ток на разъём — до 40 ампер. Сопротивление контактов не превышает 5 миллиом, сопротивление изоляции между контактами и корпусом — не менее 5000 мегаом.

Частотный диапазон изделия рассчитан на токи частотой до 3 мегагерц, однако практическое применение обычно ограничивается диапазоном от 50 герц до 10 килогерц. Корпус разъёма металлический, оксидированный, серого цвета; изолятор выполнен из карболита коричневого цвета. Тип сочленения — резьбовой замок с гайкой на корпусе, обеспечивающий жёсткое соединение и до 500 циклов сочленения-расчленения без потери характеристик.

Температурный диапазон эксплуатации составляет от минус 60 до плюс 100 градусов Цельсия, что соответствует всеклиматическому исполнению. Климатические и механические нагрузки: разъём рассчитан на линейные ускорения до 200 g, многократные удары до 100 g, одиночные удары до 5 g, уровень звукового давления до 170 децибел.

Сводные параметры

• Количество контактов: 7 штыревых диаметром 1,0 миллиметра.
• Максимальное рабочее напряжение: порядка 560 вольт постоянного и переменного тока.
• Максимальный ток на контакт: до 7 ампер; суммарный ток на разъём: до 40 ампер.
• Сопротивление контактов: не более 5 миллиом.
• Сопротивление изоляции: не менее 5000 мегаом.
• Частотный диапазон: до 3 мегагерц, практическое применение от 50 герц до 10 килогерц.
• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.
• Ресурс сочленения: до 500 циклов.
• Приемка: «5».
• Год выпуска: 2015.

Применение

Разъём 2РМТ18КУН7Ш1В1В «Элекон» с видом приемки «5» широко используется в бортовой радиоэлектронике и наземных РЭА-комплексах. Изделие востребовано в промышленных панелях, силовых и сигнальных цепях плат, блоках питания и командных устройствах. Кроме того, разъём применяется для подключения кабеля к прибору или для кабель-кабельных соединений в составе ряда оборудования 2РМТ-серии.

Благодаря металлическому оксидированному корпусу, карболитовому изолятору и серебряному покрытию контактов изделие обеспечивает стабильное электрическое соединение в условиях повышенных механических и климатических нагрузок. Резьбовой замок гарантирует жёсткую фиксацию сочленённых частей и предотвращает самопроизвольное расчленение при вибрации и ударах.
