Назначение

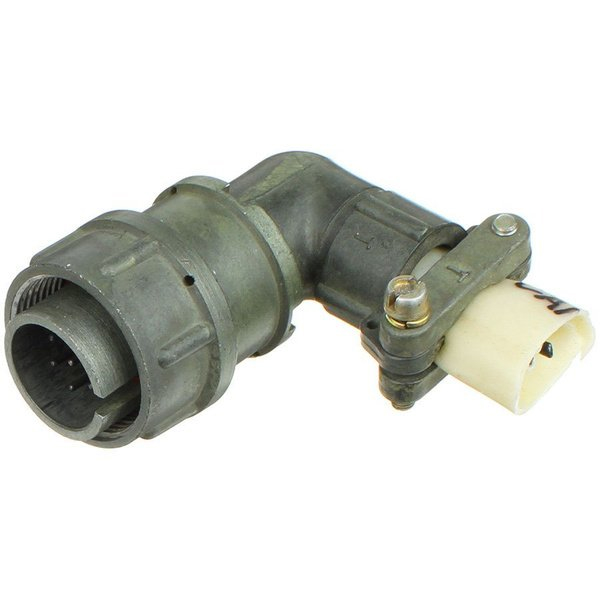

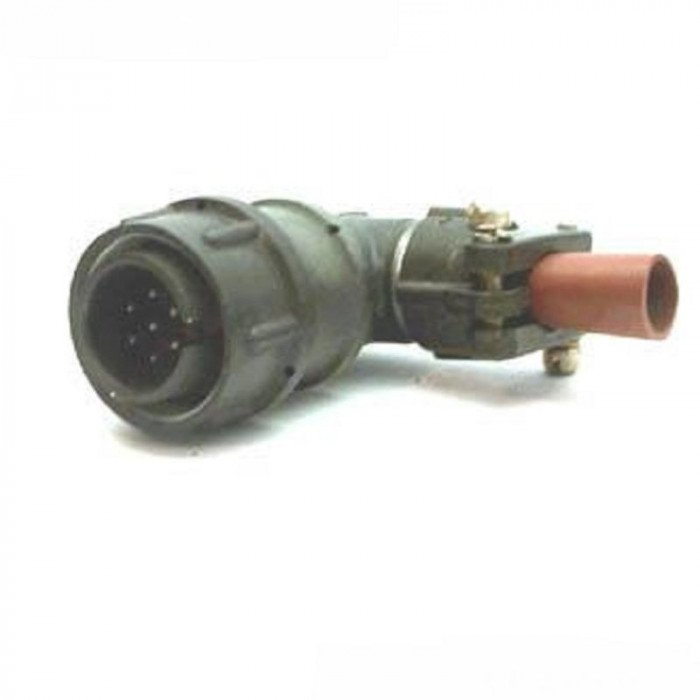

2РМТ18КУН7Ш1В1В — кабельная вилка серии 2РМТ производства завода «Элекон» (Казань). Изделие относится к разъёмам типа «5» и предназначено для электрических соединений в цепях переменного и постоянного тока с рабочим напряжением до 700 В и частотой до 3 МГц. Применяется там, где требуется компактное экранированное резьбовое сочленение с внутренним объёмным монтажом и пайкой проводников.

Технические характеристики

• Число контактов — 7, диаметр контакта — 1 мм.
• Номинальный ток на контакт — 7 А, суммарно на соединитель — до 40 А.
• Рабочее напряжение — до 700 В; частота — до 3 МГц.
• Сечение подключаемых жил кабеля — до 0,5 мм², способ подключения — пайка.
• Внешний диаметр корпуса — 18 мм; патрубок прямой, тип исполнения КУ.
• Корпус металлический, экранированный, негерметичный, степень защиты IP20.
• Сочленение резьбовое, число соединений-расчленений — до 500.
• Сопротивление контактов — не более 5 мОм, сопротивление изоляции — не менее 5000 МОм.
• Рабочая температура — от минус 60 °C до плюс 100 °C.
• Наработка — не менее 1000 часов; срок сохраняемости — 15 лет при γ = 99,5 %.

Монтаж и применение

Монтаж выполняется внутренним объёмным способом: проводники заводятся в корпус и припаиваются к контактам. Резьбовое сочленение обеспечивает надёжную фиксацию ответной части и устойчивость к вибрационным нагрузкам. Экранированный металлический корпус снижает влияние помех, что важно для цепей с частотой до 3 МГц.

Вилка применяется в составе кабельных сборок промышленного и специального назначения, в приборах и системах, где необходимы разъёмные соединения с рабочим напряжением до 700 В и током до 7 А на контакт. Исполнение негерметичное, поэтому при эксплуатации следует учитывать защиту от влаги и пыли согласно категории IP20.

Условия эксплуатации и приёмка

Изделие рассчитано на эксплуатацию в диапазоне температур от минус 60 °C до плюс 100 °C и сохраняет работоспособность при указанных электрических нагрузках. Приёмка — «5», год выпуска — 2004. Артикул — 20326, категория — 2РМТ18, производитель — «Элекон».

Для корректной работы важно соблюдать предельные значения тока и напряжения на контакт, а также сечение жил не более 0,5 мм². Ресурс до 500 циклов сочленения и наработка не менее 1000 часов определяют область применения как соединения, не подвергающиеся частой коммутации в интенсивном режиме.
