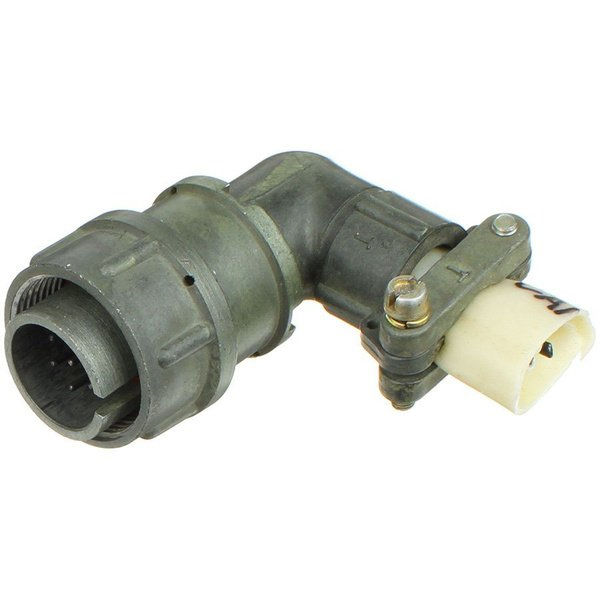

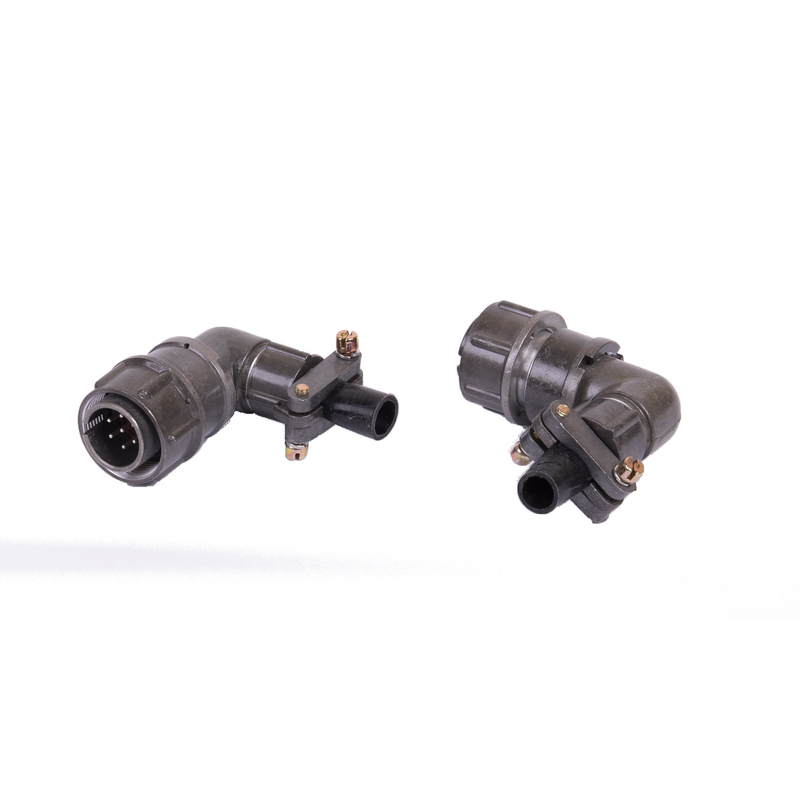

2РМТ18КУН7Ш1В1В: кабельная вилка для надежных электрических соединений

2РМТ18КУН7Ш1В1В — цилиндрический низкочастотный негерметичный соединитель серии 2РМТ, предназначенный для создания разъемных соединений в цепях постоянного и переменного тока. Исполнение с кабельным корпусом, угловым патрубком и семью штыревыми контактами делает его удобным решением для внутреннего объемного монтажа в радиоэлектронной, измерительной и промышленной аппаратуре.

Конструкция и расшифровка

Маркировка 2РМТ18КУН7Ш1В1В указывает на ключевые особенности изделия:

• 2РМТ — серия цилиндрических низкочастотных соединителей.

• 18 — условный размер корпуса.

• К — кабельное исполнение корпуса.

• У — угловой патрубок для вывода кабеля.

• Н — гайка патрубка, рассчитанная на неэкранированный кабель.

• 7 — количество контактов.

• Ш — штыревые контакты, то есть исполнение «вилка».

• 1 — сочетание контактов № 1.

• В — климатическое исполнение, рассчитанное на эксплуатацию в широком диапазоне внешних условий.

Угловой патрубок помогает аккуратно организовать кабельный ввод там, где пространство внутри оборудования ограничено или требуется направить кабель под определенным углом. Резьбовое сочленение обеспечивает устойчивую механическую фиксацию подключенной ответной части, снижая риск случайного разъединения при эксплуатации.

Основные параметры

Разъем 2РМТ18КУН7Ш1В1В рассчитан на передачу питания и сигналов в низкочастотных электрических цепях. Ключевые характеристики:

Данные параметры позволяют применять изделие в соединениях, где важны стабильность электрического контакта, низкое переходное сопротивление и стойкость к длительной эксплуатации.

Области применения

Соединитель 2РМТ18КУН7Ш1В1В используется для подключения кабелей, блоков, модулей и отдельных узлов электрического оборудования. Он может применяться в:

• системах промышленной автоматики;

• измерительных и испытательных комплексах;

• радиоэлектронной аппаратуре;

• источниках питания и распределительных устройствах;

• телеметрическом оборудовании;

• приборостроении;

• системах управления и сигнализации;

• специализированной технике, работающей при вибрациях и температурных перепадах.

Серия 2РМТ разработана для разъемного соединения цепей постоянного и переменного тока с частотой до 3 МГц, поэтому такие разъемы подходят как для силовых линий в пределах допустимой нагрузки, так и для ряда сигнальных соединений.

Что важно учесть при монтаже

Для надежной работы 2РМТ18КУН7Ш1В1В важно подбирать ответную часть с совместимым типоразмером, контактной группой и поляризацией. Перед монтажом следует проверить соответствие схемы распайки назначению каждого из семи контактов, допустимому току, напряжению и сечению подключаемых проводников.

Контакты соединителя предназначены для объемного монтажа пайкой. При сборке необходимо исключить перегрев изоляционных элементов, попадание загрязнений на контактные поверхности и чрезмерное механическое натяжение кабеля. После соединения рекомендуется убедиться в полном резьбовом сочленении корпуса и отсутствии люфта.

Преимущества исполнения

2РМТ18КУН7Ш1В1В сочетает компактность корпуса 18-го типоразмера с семиконтактной схемой подключения и угловым кабельным вводом. Такое исполнение удобно для оборудования с плотной компоновкой, где прямой вывод кабеля затруднен. Низкое сопротивление контактов, высокая изоляционная стойкость, резьбовая фиксация и широкий температурный диапазон делают разъем практичным компонентом для ответственных разъемных соединений.
