Назначение соединителя 2РМТ18КУН7Ш1В1В

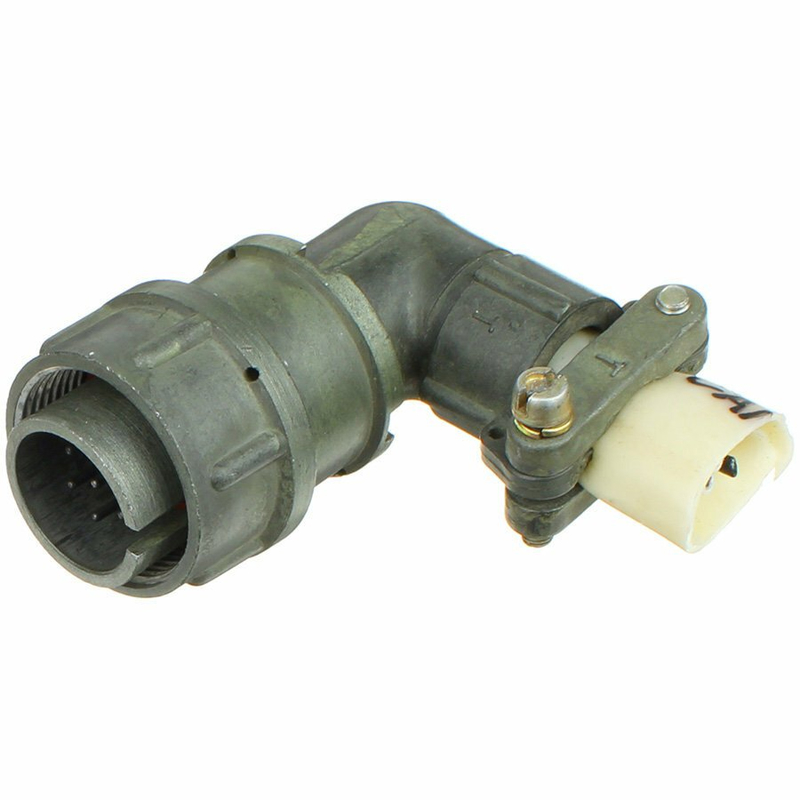

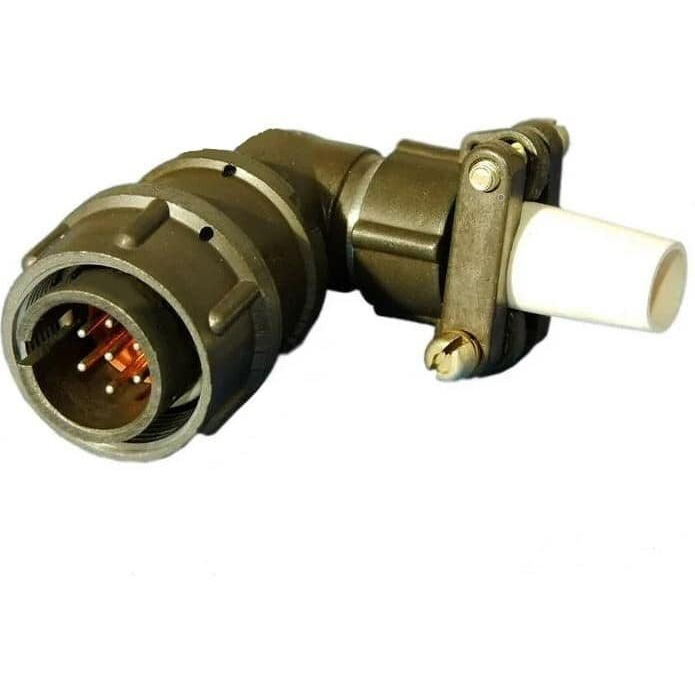

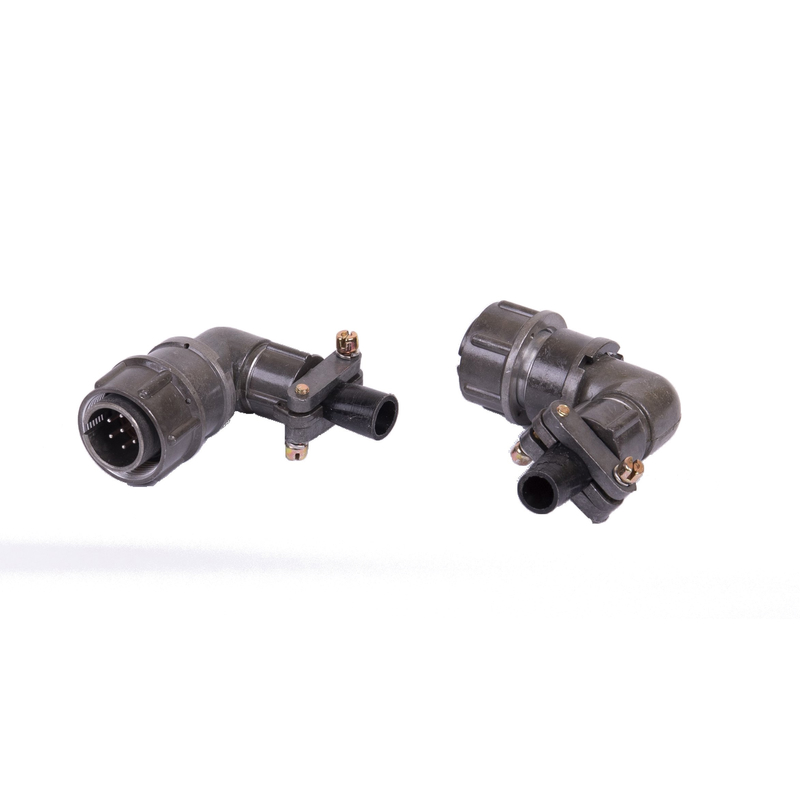

2РМТ18КУН7Ш1В1В — это цилиндрический низкочастотный негерметичный соединитель серии 2РМТ, выполненный в виде кабельной вилки с угловым патрубком. Изделие предназначено для применения в электрических цепях постоянного и переменного тока, в том числе в цепях с частотой до примерно 3 МГц. Соединитель используется в промышленных, телекоммуникационных и энергетических устройствах для надёжного соединения кабельных линий с платами и блоками аппаратуры.

Артикул изделия — 80229, категория — 2РМТ18. Производитель в предоставленных данных не указан.

Конструкция и общее описание

Серия 2РМТ отличается резьбовым сочленением, а также тропико- и всеклиматическим исполнением. Такое исполнение обеспечивает надёжную работу соединителя в широком диапазоне внешних условий, включая повышенную влажность, температурные перепады и вибрацию. Корпус кабельный, угловой. Для сочленения с ответной розеткой предусмотрен резьбовой замок, который обеспечивает механическую фиксацию и препятствует самопроизвольному расчленению под воздействием вибрации.

Количество контактов и электрические параметры

Соединитель имеет 7 контактов диаметром около 1,0 мм. Все контакты являются извлекаемыми, что упрощает монтаж и обслуживание. Основные электрические характеристики приведены ниже.

• Максимальный допустимый ток на один контакт — примерно 7 А.
• Суммарная нагрузка на весь соединитель — до 40 А.
• Рабочее напряжение постоянного тока или амплитудное значение переменного тока — до 560–700 В.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Частотный диапазон применения — до примерно 3 МГц.

Материалы контактов и климатические характеристики

Контакты покрыты серебром, что обеспечивает стабильное переходное сопротивление и хорошие скользящие свойства при многократных сочленениях. Исполнение соединителя — теплостойкое, с рабочей температурой до +100 °C, и всеклиматическое (В-исполнение). Это позволяет применять вилку в условиях повышенной влажности, температурных перепадов и вибрации. Минимальный срок сохраняемости конструкции может составлять порядка 15 лет.

Монтаж и эксплуатация

Монтаж контактов выполняется объёмным способом, в том числе пайкой. Соединитель рассчитан на многократное сочленение и расчленение — порядка 500 циклов, что важно при эксплуатации ремонтопригодного оборудования и в устройствах, требующих периодического подключения и отключения кабельных линий.

Применение

Соединитель 2РМТ18КУН7Ш1В1В применяется в промышленных, телекоммуникационных и энергетических устройствах. Он подходит для соединения кабельных линий с платами и блоками аппаратуры, работающей на постоянном и переменном токе, в том числе в цепях с частотой до примерно 3 МГц. Благодаря всеклиматическому исполнению и теплостойкости до +100 °C изделие может эксплуатироваться в условиях повышенной влажности, вибрации и температурных перепадов.
