2РМТ18КУН7Ш1В1В

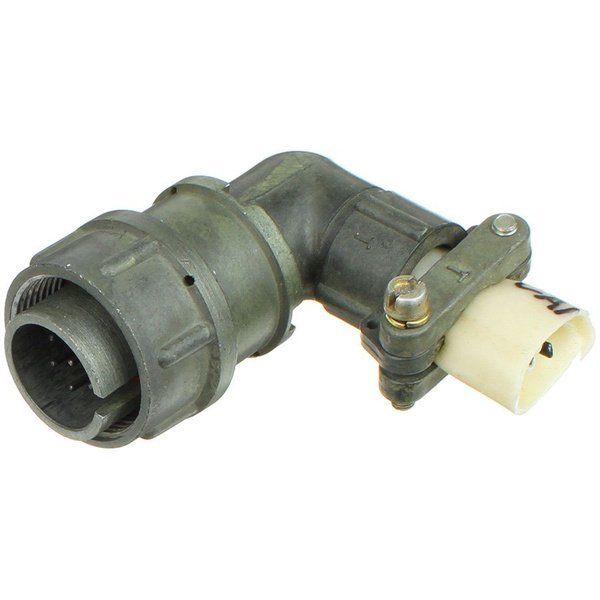

2РМТ18КУН7Ш1В1В — это кабельная вилка цилиндрического низкочастотного негерметичного разъёма серии 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Она имеет 7 контактов диаметром 1 мм с серебряным покрытием, прямой (или угловой) патрубок для пайки на кабель, металлический корпус и карболитовый изолятор.

Максимальное рабочее напряжение — 560 В (испытательное до 700 В), ток на контакт — до 7 А, суммарный на соединитель — до 40 А, сопротивление контактов — не более 5 мОм, сопротивление изоляции — не менее 5000 МОм.

Назначение

Разъём используется в промышленных системах, включая HVAC и электрооборудование, для надёжного соединения в условиях от -60 до +100 °С, всеклиматического исполнения В2.1 и тропикоустойчивости.

Подходит для неэкранированного кабеля, с резьбовым сочленением, выдерживает вибрацию (1–5000 Гц), удары (до 5000 м/с²) и ускорение (2000 м/с²).

Минимальная наработка — 1000 часов, число соединений-рассоединений — 500, срок сохраняемости — 15 лет.

Эта вилка обеспечивает герметичность соединения и надёжность в жёстких условиях эксплуатации.

Декодировка обозначения

• 2РМТ — серия цилиндрических разъёмов.

• 18 — посадочный диаметр 18 мм.

• КУН — кабельная вилка, угловой (или прямой) патрубок, неэкранированный кабель.

• 7 — число контактов.

• Ш1 — контакты 1 мм, пайка.

• В1 — покрытие серебром, теплостойкость +100 °С.

• В — всеклиматическое исполнение В2.1.

Производители: ЭЛЕКОН, Исеть и другие.

Разъём монтируется объёмным способом с внутренним монтажом.
