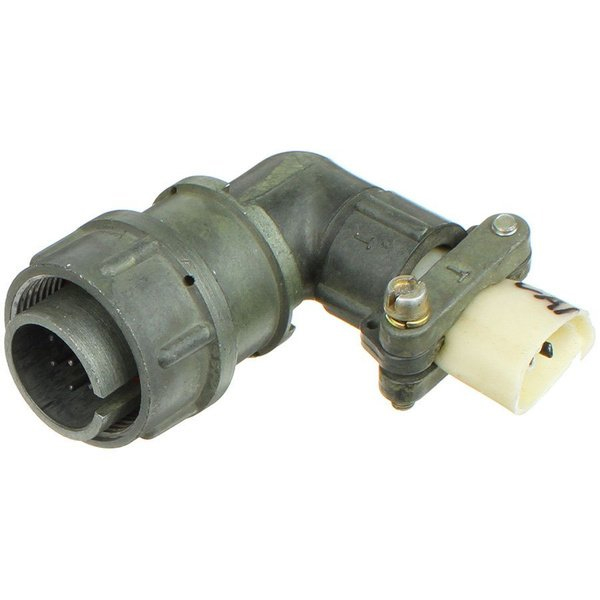

2РМТ18КУН7Ш1В1В

2РМТ18КУН7Ш1В1В представляет собой кабельную вилку — цилиндрический низкочастотный негерметичный разъём серии 2РМТ, предназначенный для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

Это блочная вилка с 7 контактами диаметром 1 мм, выполненная для пайки на кабель, с угловым патрубком и гайкой для неэкранированного кабеля. Рабочие параметры включают напряжение до 560 В (максимум 700 В), сопротивление контактов не более 0,005 Ом, сопротивление изоляции не менее 1000 МОм (или 5000 МОм по некоторым данным), ёмкость между контактами до 6 пФ. Материал корпуса — металл, изолятор — карболит, покрытие контактов — серебро; рабочая температура от -60 до +100 °С.

Конструкция и применение

Разъём состоит из корпуса, изолятора и контактов, предназначен для сочленения с кабельными негерметичными розетками при резьбовой фиксации. Производители, такие как ЭЛЕКОН или Исеть, выпускают его для промышленного использования, включая тропикоустойчивые условия. Посадочный диаметр — 18 мм, максимальный ток на контакт — до 7 А.
