Назначение соединителя

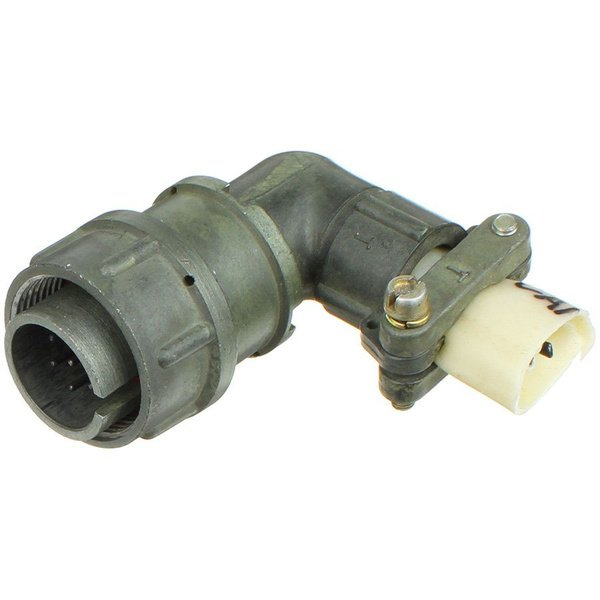

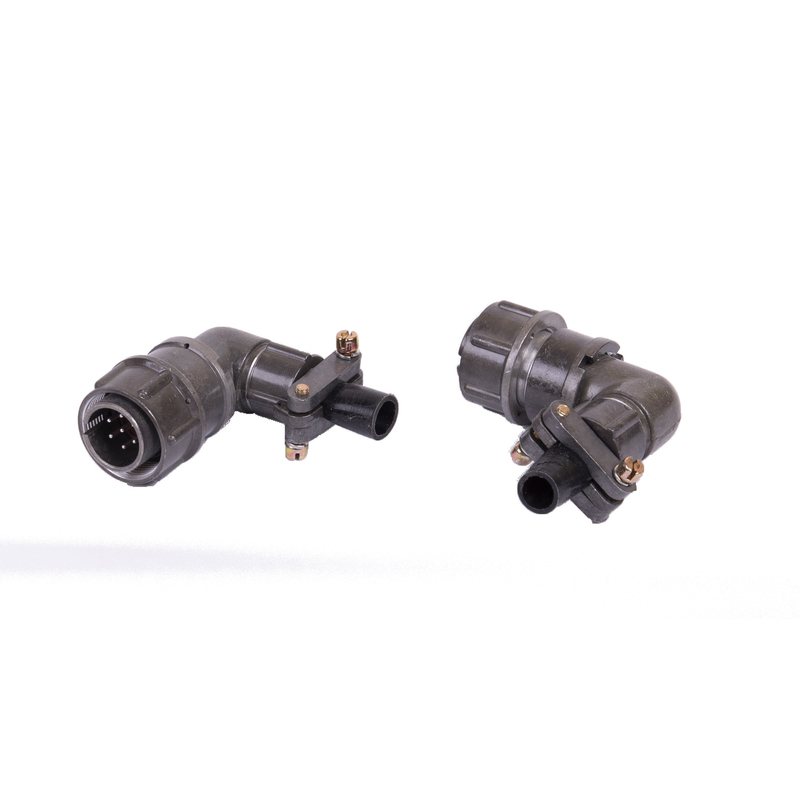

2РМТ18КУН7Ш1В1В — низкочастотный цилиндрический электрический соединитель (разъём) серии 2РМТ, исполнение «вилка кабельная». Он предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц в радиоэлектронных, промышленных и измерительных устройствах. Применяется там, где требуется механически прочное разъёмное соединение с резьбовой фиксацией: в приборах автоматики, аппаратуре связи, промышленных шкафах и пультах управления.

Конструктивные особенности

Соединитель выполнен в негерметичном исполнении, корпус цилиндрической формы, сочленение резьбовое с гайкой. Контакты извлекаемого типа, монтаж объёмный пайкой — это типовая схема для кабельных разъёмов серии 2РМ/2РМТ.

• Тип: вилка кабельная, низкочастотный цилиндрический соединитель.
• Количество контактов: 7.
• Диаметр контакта: около 1,0 мм.
• Способ монтажа: пайка (объёмный монтаж).
• Фиксация сочленения: резьбовая гайка.
• Герметичность: негерметичное исполнение.

Электрические параметры

Рабочее напряжение — до 560 В переменного и постоянного тока. Допустимый ток — примерно до 7 А на один контакт, суммарно до порядка 40 А на весь разъём, что характерно для 7-контактных вариантов серии 2РМТ. Сопротивление изоляции — не менее нескольких тысяч мегаом, обычно 5000 МОм и выше, что обеспечивает надёжную электрическую изоляцию между контактами.

Условия эксплуатации и надёжность

Температурный диапазон работы — примерно от −60 до +100 °C, что допускает применение в условиях холодного и тропического климата. Резьбовое сочленение рассчитано обычно на не менее 500 сочленений-расчленений, обеспечивая многократную коммутацию без заметного износа. Заявленный срок сохраняемости и минимальная наработка — порядка 1000–5000 часов работы и 15–25 лет хранения в зависимости от технического описания производителя.

Области применения

1. Промышленная аппаратура и приборы автоматики.
2. Аппаратура связи и радиотехнические устройства.
3. Измерительные и контрольные шкафы, пульты управления.
4. Цепи постоянного и переменного тока частотой до 3 МГц.

Для уточнения роли соединителя в конкретной схеме необходимо учитывать состав и назначение оборудования, в котором он установлен.
