Назначение соединителя 2РМТ18КУН7Ш1А1В

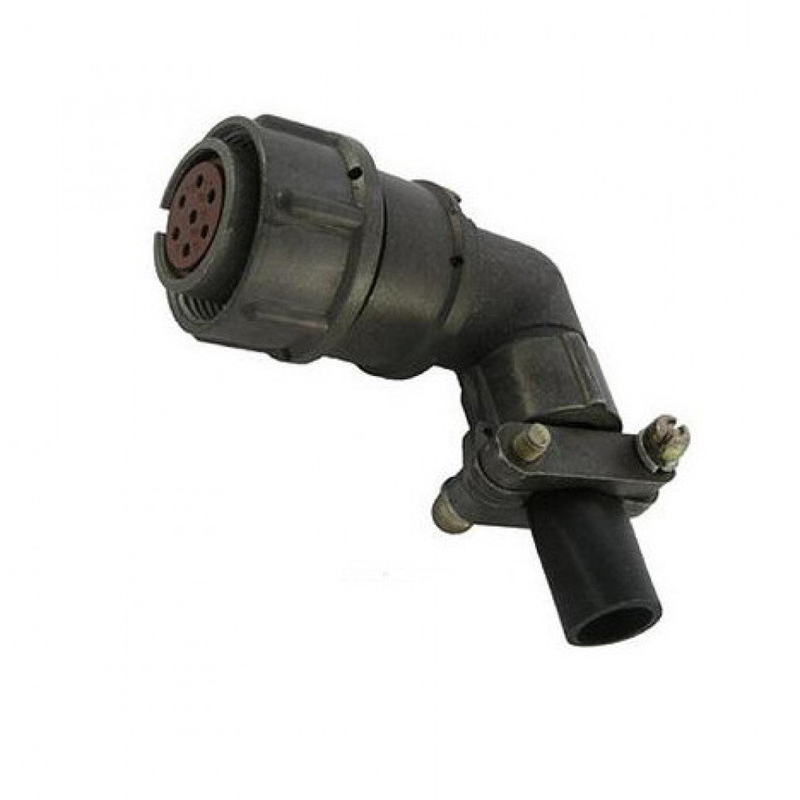

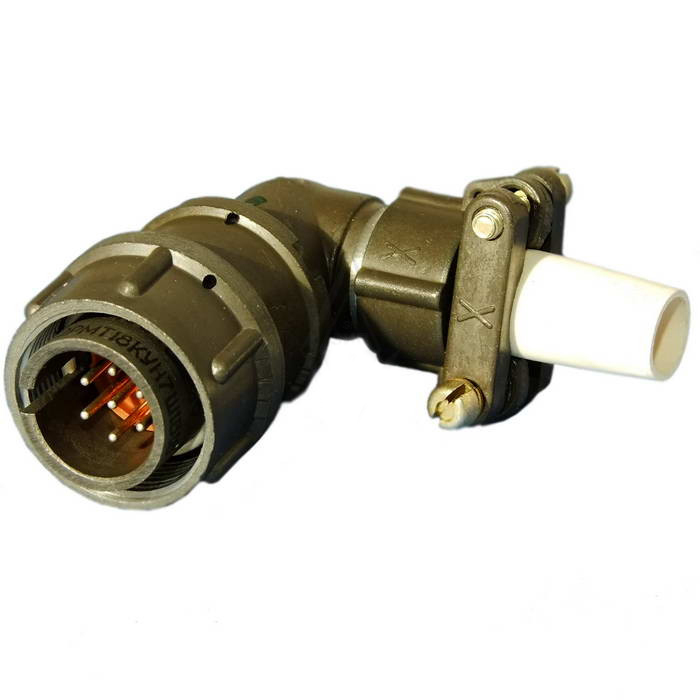

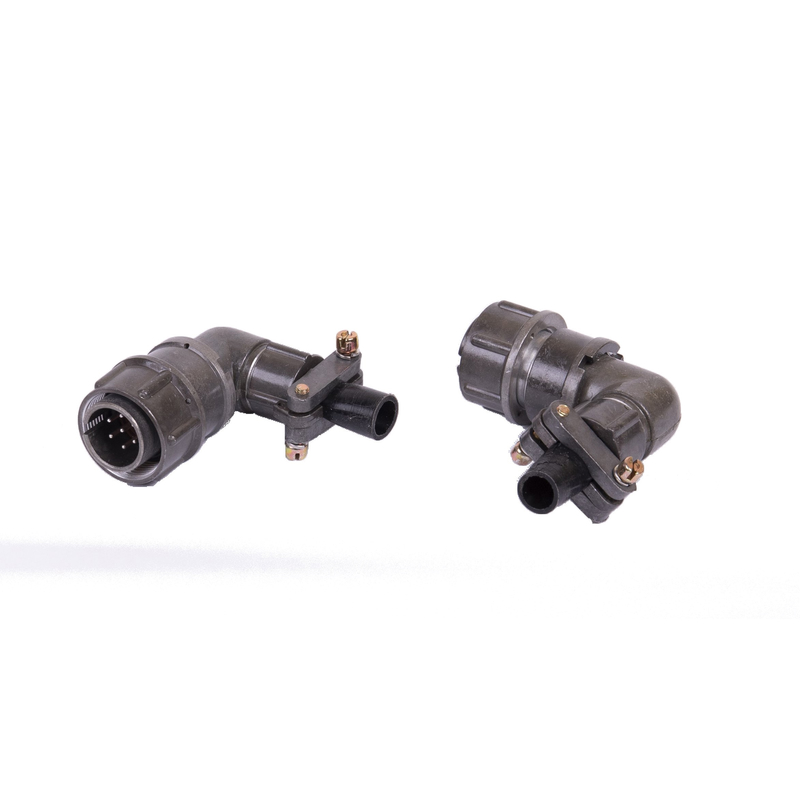

2РМТ18КУН7Ш1А1В — это кабельная вилка серии 2РМТ, выпускаемая заводом «Октябрь». Изделие предназначено для соединения электрических цепей переменного и постоянного тока с частотой до 3 МГц. Основное назначение — обеспечение надёжного объёмного монтажа в промышленных и технических системах, где предъявляются повышенные требования к электрической прочности, стабильности контактного сопротивления и устойчивости к вибрационным нагрузкам.

Вилка применяется в составе кабельных сборок и жгутов, подключаемых к ответным частям соединителей серии 2РМТ. Посадочный диаметр 18 мм обеспечивает компактность конструкции при сохранении заданных электрических параметров. Подключение выполняется пайкой, что делает изделие пригодным для внутреннего монтажа в блоках, шкафах и пультах управления.

Подтверждённые технические особенности

Конструкция вилки включает 7 контактов диаметром 1 мм с серебряным покрытием, прямой патрубок для неэкранированного кабеля и резьбовую фиксацию сочленения. Климатическое исполнение — всеклиматическое (ВХЛ2.1). Изделие сохраняет работоспособность при теплостойкости до +100 °С.

Основные электрические параметры:

• токовая нагрузка — до 7 А на контакт и суммарно до 40 А на соединитель;
• максимальное рабочее напряжение — 560 В (амплитуда);
• испытательное напряжение — 1850 В в нормальных условиях и 350 В при низком давлении 3 мм рт. ст.;
• сопротивление контактов — не более 5 мОм, сопротивление изоляции — не менее 5000 МОм;
• ёмкость между контактами — не более 6 пФ, усилие расчленения — до 88,3 Н.

Маркировка 2РМТ18КУН7Ш1А1В расшифровывается следующим образом: 2РМТ — серия, 18 — посадочный диаметр, КУН — кабельная вилка с уплотнением, 7 — число контактов, Ш — серебряное покрытие контактов, 1А1В — совокупность конструктивных особенностей исполнения.

Условия эксплуатации и монтажа

Соединитель рассчитан на внутренний монтаж пайкой. Резьбовая фиксация исключает самопроизвольное расчленение под действием вибраций, а уплотнение кабельного ввода защищает контактную группу от внешних воздействий в пределах всеклиматического исполнения. Прямой патрубок ориентирован на неэкранированный кабель.

Области применения

Вилка 2РМТ18КУН7Ш1А1В востребована в промышленных и технических системах, где необходимо передавать питание и сигналы с высокой электрической прочностью. Типовые направления использования:

1. соединительные кабели и жгуты в шкафах управления и распределительных устройствах;
2. бортовые и стационарные системы, работающие при вибрационных нагрузках;
3. измерительные и связные цепи с частотой сигнала до 3 МГц;
4. аппаратура, эксплуатируемая в широком диапазоне климатических условий.

Сочетание семи контактов с серебряным покрытием, токовой нагрузки до 7 А на контакт и испытательного напряжения 1850 В делает изделие пригодным как для цепей питания, так и для сигнальных линий. Артикул 3278 соответствует позиции каталога в категории 2РМТ. Производитель — «Октябрь».
