Назначение соединителя 2РМТ18КУН7Ш1А1В

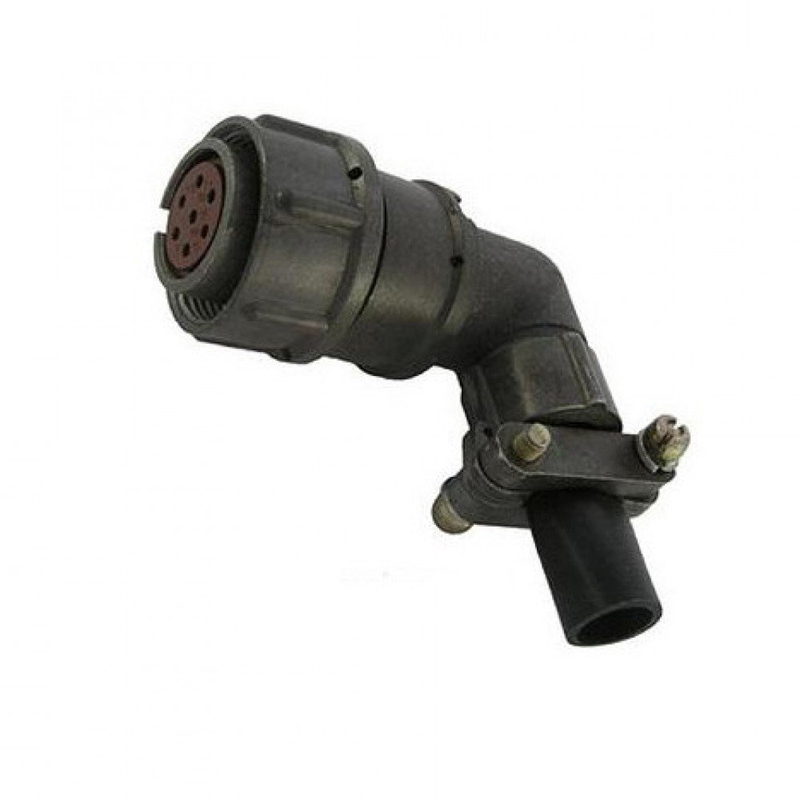

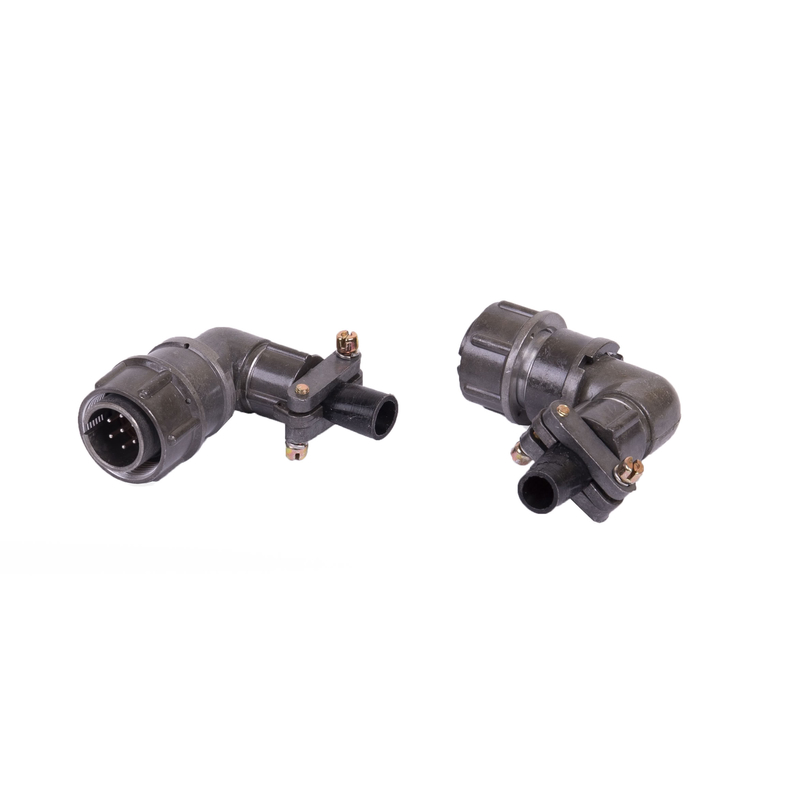

Соединитель 2РМТ18КУН7Ш1А1В представляет собой цилиндрический низкочастотный тропикоустойчивый разъём с резьбовой фиксацией. Он предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к серии 2РМТ18 с посадочным диаметром корпуса 18 мм и выпускается в виде кабельной вилки с угловым патрубком под неэкранированный кабель.

Исполнение В2.1 по ГОСТ 15150-69 означает всеклиматическое исполнение, при котором соединитель сохраняет работоспособность при воздействии влажности, плесени, озона и других неблагоприятных факторов. Такое исполнение позволяет применять изделие как в помещениях, так и на открытом воздухе в составе ответственной аппаратуры. Артикул товара — 3279, категория — 2РМТ18.

Подтверждённые технические характеристики

Электрические параметры

Заявленные электрические характеристики определяют область применения соединителя. Токовая нагрузка составляет 7 А на одиночный контакт и до 40 А суммарно на соединитель. Максимальное рабочее напряжение достигает 560 В. Сопротивление контактов не превышает 5 мОм, сопротивление изоляции — не менее 5000 МОм, а электрическая прочность изоляции — 1850 В в нормальных условиях.

Механические и климатические свойства

Конструкция выдерживает синусоидальную вибрацию с ускорением до 490 м/с² в диапазоне частот 1–5000 Гц, акустический шум до 170 дБ в полосе 50–10 кГц, многократные удары до 1000 м/с² и одиночные удары до 5000 м/с². Усилие расчленения не превышает 88,3 Н. Рабочая температура — от минус 60 до плюс 100 °C. Срок службы достигает 15 лет при наработке не менее 1000 часов. Устойчивость к влажности — до 98% при температуре плюс 40 °C.

Применение и особенности монтажа

Соединитель применяется для внутренних монтажей в различных отраслях, включая военную и специальную технику. Покрытие контактов — серебро, что обеспечивает стабильное переходное сопротивление. Монтаж возможен пайкой или объёмным способом.

• Коммутация цепей постоянного и переменного тока частотой до 3 МГц.
• Работа в условиях вибрации, ударов и акустического шума высокой интенсивности.
• Эксплуатация при влажности до 98% и температуре от минус 60 до плюс 100 °C.
• Применение в составе военной и специальной техники, а также в других ответственных системах.
• Кабельное подключение неэкранированного провода через угловой патрубок.

Резьбовая фиксация обеспечивает надёжное механическое соединение и предотвращает самопроизвольное расчленение при вибрационных нагрузках. Всеклиматическое исполнение В2.1 по ГОСТ 15150-69 подтверждает пригодность изделия для работы в тропических и умеренных климатических зонах. Совокупность электрических, механических и климатических параметров делает соединитель 2РМТ18КУН7Ш1А1В универсальным решением для ответственных цепей питания и управления.
