Назначение разъёма 2РМТ18КУН7Г1В1В

2РМТ18КУН7Г1В1В — это цилиндрический низкочастотный электрический разъём производства компании «Элекон» (Казань). Изделие предназначено для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц в различных промышленных и специальных системах. Разъём применяется там, где требуется надёжная коммутация при повышенных токах и напряжении, а также устойчивость к вибрации и механическим ударам.

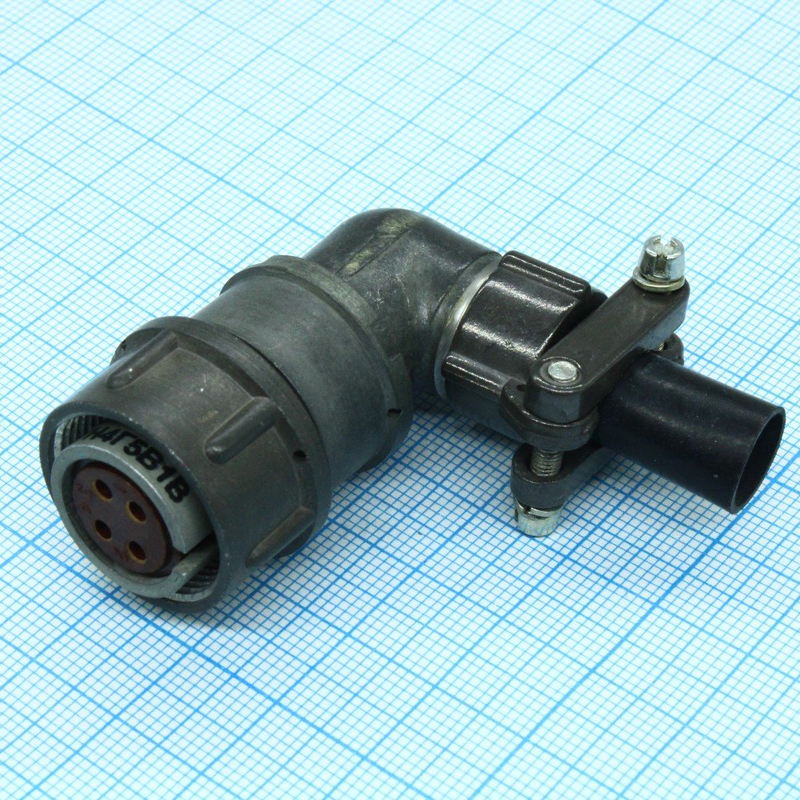

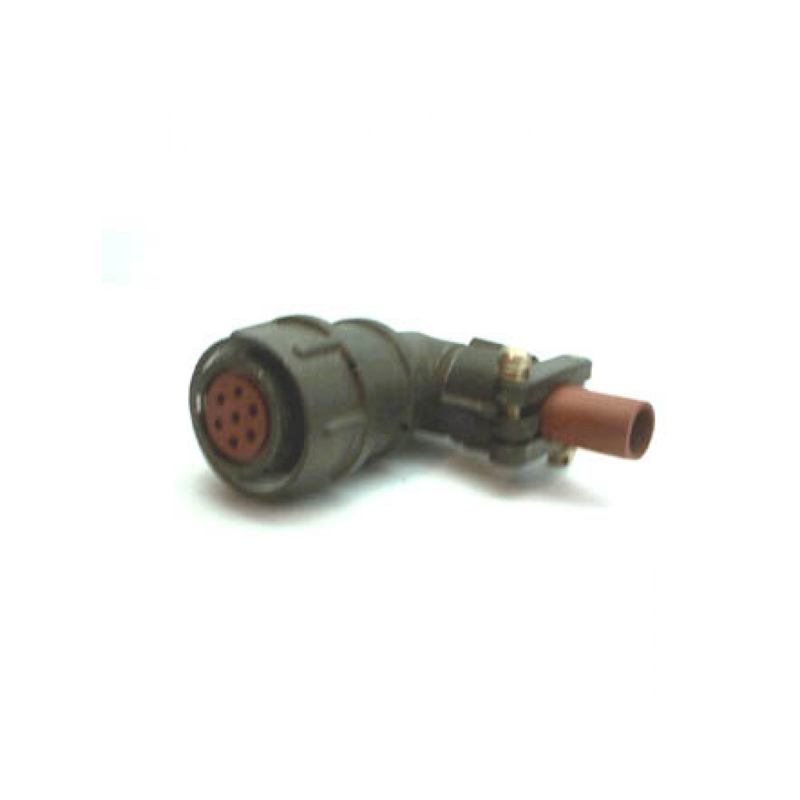

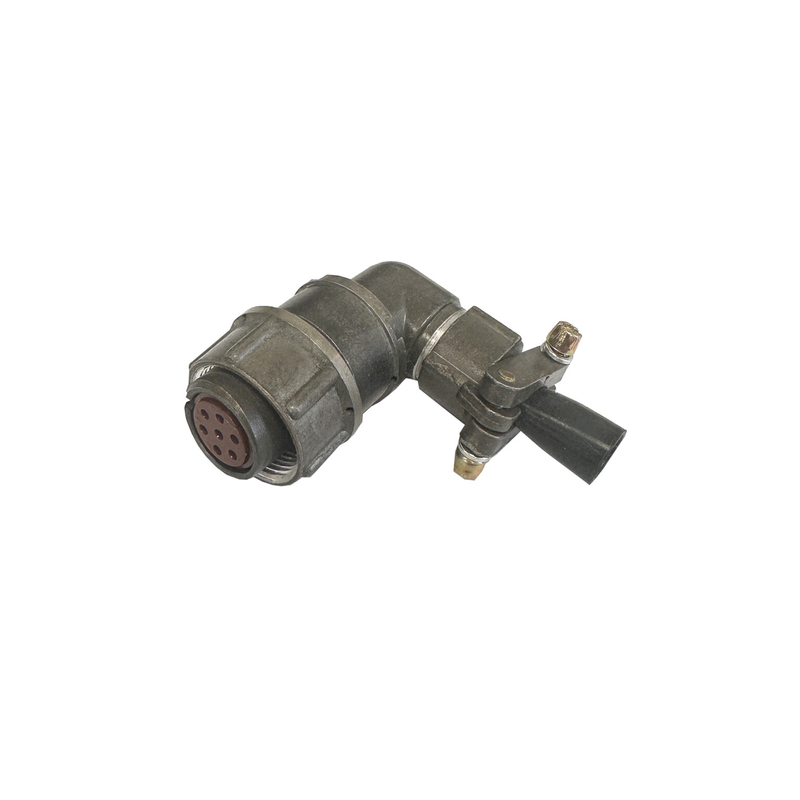

Модель имеет кабельный корпус, что означает установку на кабель, а не на панель. Угловой патрубок предназначен для неэкранированного кабеля. Конструкция выполнена в виде розетки, что определяет её роль в составе соединительной пары.

Расшифровка обозначения и конструктивные особенности

Обозначение 2РМТ18КУН7Г1В1В содержит полную информацию о конструкции и параметрах разъёма:

• 2РМТ18 — серия и типоразмер цилиндрического разъёма с диаметром посадочного отверстия 18 мм.
• К — кабельный корпус, монтаж на кабель.
• У — угловой патрубок для подключения кабеля.
• Н — исполнение для неэкранированного кабеля.
• 7Г1 — семь контактов диаметром 1 мм.
• В1В — конструктивное исполнение и покрытие контактов (серебро или золото).

Монтаж разъёма выполняется обжимкой. Покрытие контактов — серебро или золото, что обеспечивает стабильное переходное сопротивление и защиту от коррозии. Корпус серого цвета имеет цилиндрическую форму с несколькими контактами и монтажными элементами.

Технические характеристики

Разъём 2РМТ18КУН7Г1В1В рассчитан на следующие подтверждённые параметры:

• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка на контакт — до 15 А.
• Суммарная токовая нагрузка на соединитель — 50 А.
• Сопротивление контакта — не более 2,5 мОм.
• Ёмкость между контактами — до 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Диаметр посадочного отверстия — 18 мм.
• Число циклов соединения-расчленения — 500.
• Минимальная наработка — 1000 часов.

Условия эксплуатации и устойчивость к внешним воздействиям

Разъём работает в широком диапазоне температур: от минус 60 до плюс 100 градусов Цельсия, с кратковременными скачками до плюс 180 градусов Цельсия. Такие параметры позволяют использовать изделие в условиях сурового климата и вблизи нагревающихся узлов оборудования.

Устройство выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, а также механические удары длительностью от 0,1 до 2 миллисекунд. Это подтверждает пригодность разъёма для тяжёлых условий эксплуатации: транспортной техники, промышленного оборудования и специальных систем.

Применение

Благодаря сочетанию высокой токовой нагрузки, широкого температурного диапазона и стойкости к вибрации, 2РМТ18КУН7Г1В1В применяется в промышленных и специальных системах, где требуется надёжное электрическое соединение. Разъём подходит для монтажа на неэкранированный кабель с угловым выводом, что удобно при ограниченном пространстве для прокладки.

Год выпуска, указанный в характеристиках, — 2017. Изделие поставляется как отдельный соединитель без дополнительных аксессуаров, если иное не указано в комплектации поставки.
