2РМТ18КУН7Г1В1В — это цилиндрический низкочастотный негерметичный электрический разъем из серии 2РМТ, предназначенный для работы в цепях постоянного и переменного тока (частотой до 3 МГц).

Основные характеристики

Разъем имеет блочный корпус, кабельную розетку с угловым патрубком, 7 контактов диаметром 1 мм и диаметр посадочного отверстия 18 мм.
Максимальное рабочее напряжение достигает 560 В, токовая нагрузка на контакт — до 7 А, суммарная на соединитель — до 40–50 А.
Сопротивление контактов не превышает 5 мОм, сопротивление изоляции — не менее 1000–5000 МОм.

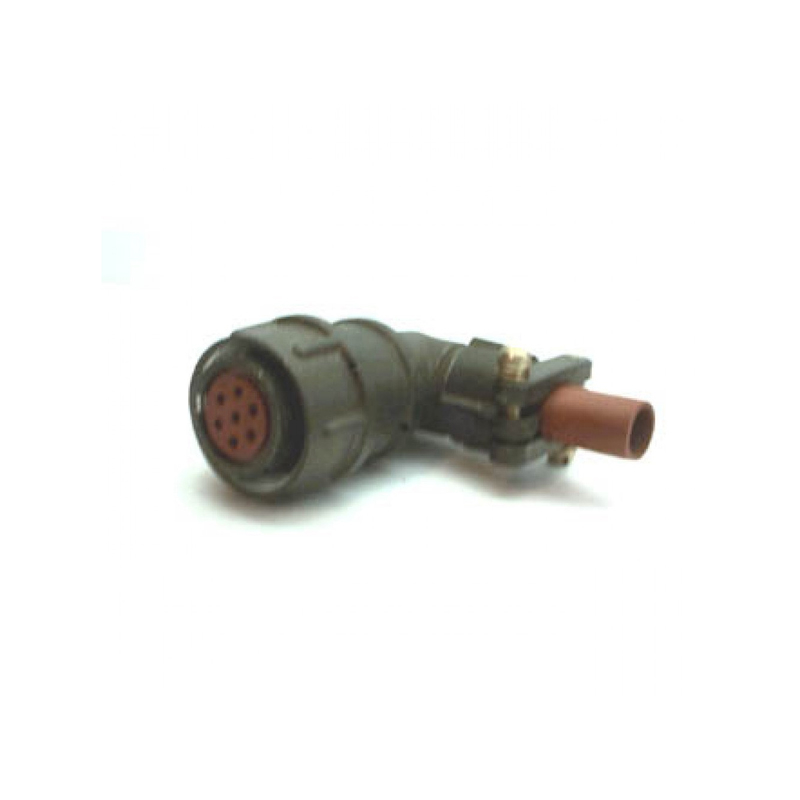

Изображение показывает типичный вид разъема 2РМТ18КУН7Г1В1В: серый цилиндрический корпус с угловым патрубком и красной защитной заглушкой.

Условия эксплуатации

Интервал рабочих температур — от -60 до +100 °C, число сочленений-расчленений — до 500 циклов.
Минимальная наработка — 5000 часов, срок сохраняемости — 15–25 лет, климатическое исполнение — всеклиматическое (тип В).
Покрытие контактов — золото или серебро, поляризация корпусов — одношпоночная, сочленение — резьбовое.

Применение

Соединители серии 2РМТ используются во внутренней установке для монтажа экранированных или неэкранированных кабелей, в различных отраслях электроники и приборостроения.
