2РМТ18КУН7Г1В1В: надёжный цилиндрический разъём для электрических соединений

Соединитель 2РМТ18КУН7Г1В1В применяется для формирования разъёмных электрических соединений в аппаратуре, где важны стабильность контакта, механическая прочность и устойчивость к внешним воздействиям. Модель относится к низкочастотным цилиндрическим соединителям серии 2РМТ и предназначена для работы в цепях постоянного и переменного тока частотой до 3 МГц.

Конструкция и расшифровка

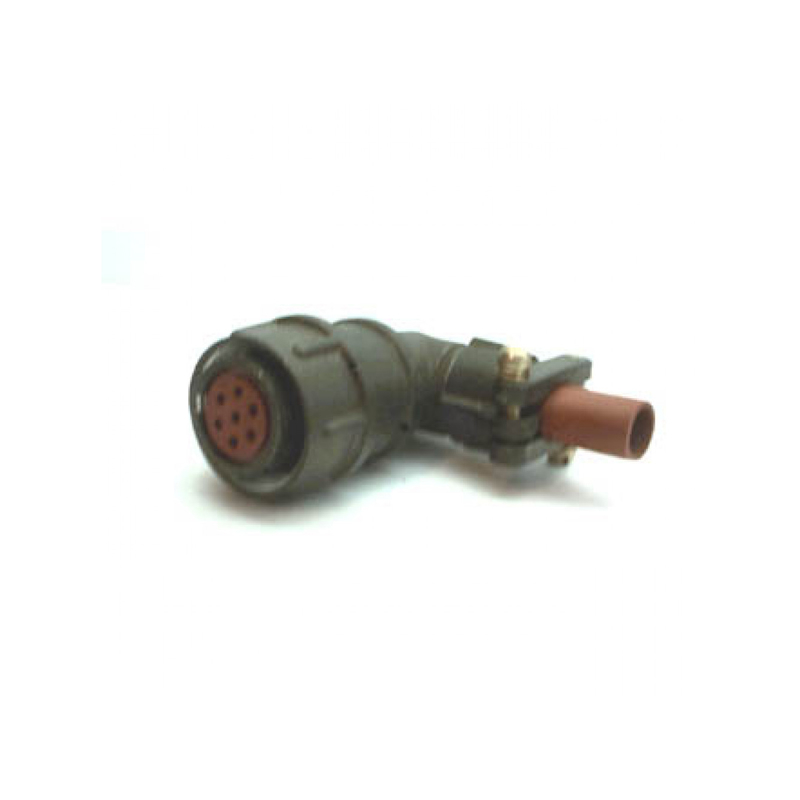

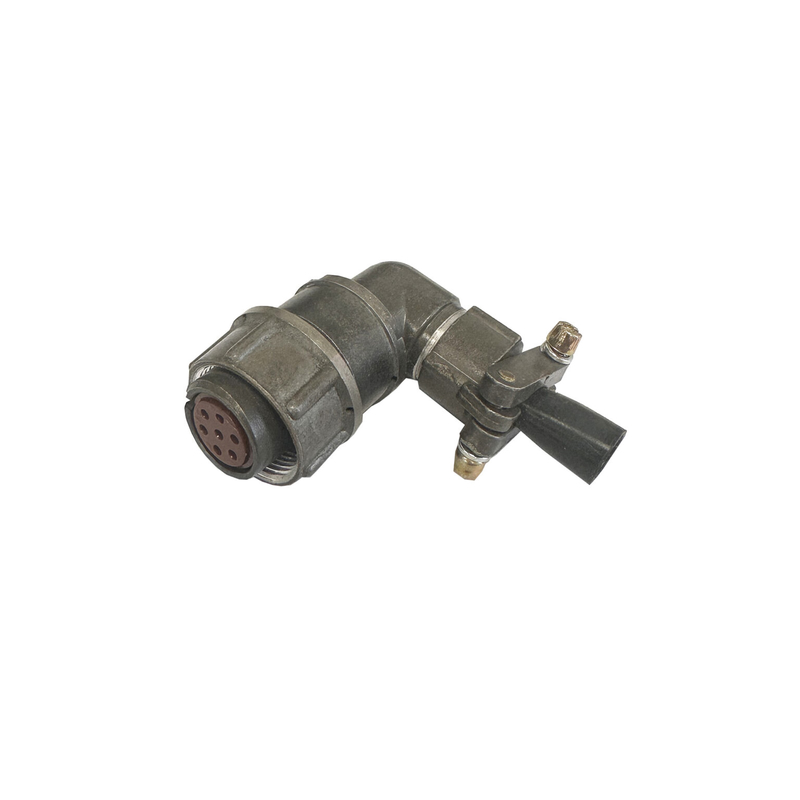

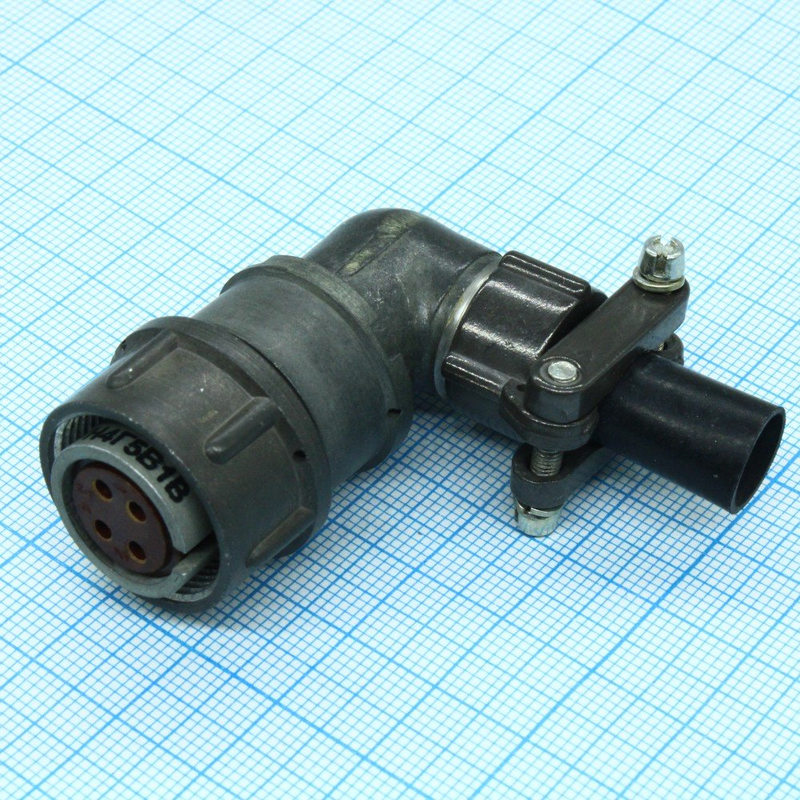

2РМТ18КУН7Г1В1В представляет собой кабельную розетку с угловым патрубком. Конструкция рассчитана на подключение неэкранированного кабеля и использует резьбовую фиксацию ответных частей, что помогает исключить случайное разъединение при вибрации или механических нагрузках.

Маркировка изделия указывает на его основные особенности:

• 2РМТ — серия низкочастотных цилиндрических электрических соединителей;

• 18 — условный размер корпуса;

• К — кабельное исполнение;

• У — угловой патрубок;

• Н — гайка для неэкранированного кабеля;

• 7 — количество контактов;

• Г1 — вариант контактного сочетания;

• В1В — исполнение с серебряным покрытием контактов и климатическим вариантом.

Семь контактов диаметром 1 мм позволяют организовать передачу питания и управляющих сигналов в составе одного компактного соединения.

Технические особенности

Разъём 2РМТ18КУН7Г1В1В рассчитан на эксплуатацию в электрических цепях с рабочим напряжением до 560–700 В — конкретное допустимое значение следует уточнять по технической документации на применяемое исполнение. Максимальная нагрузка на один контакт составляет до 7 А, а суммарная нагрузка на соединитель — до 40 А.

К ключевым параметрам относятся:

• 7 контактных позиций;

• резьбовое сочленение ответных частей;

• одношпоночная поляризация корпуса;

• серебряное покрытие контактов;

• сопротивление контакта не более 5 мОм;

• сопротивление изоляции до 5000 МОм в нормальных климатических условиях;

• ресурс не менее 500 циклов сочленения и расчленения;

• применение в диапазоне температур от −60 до +100 °C для типовых исполнений серии.

Преимущества применения

Резьбовое соединение — важная особенность разъёмов 2РМТ. Оно обеспечивает плотное и устойчивое соединение кабельной части с ответным разъёмом, особенно в оборудовании, подверженном тряске, ударам или регулярному обслуживанию.

Серебряное покрытие контактов способствует низкому переходному сопротивлению и устойчивой проводимости. Угловой патрубок помогает компактно вывести кабель в условиях ограниченного монтажного пространства, снизить перегиб кабеля и аккуратнее организовать кабельную трассу.

Климатическое исполнение позволяет использовать соединитель в составе аппаратуры, рассчитанной на сложные условия эксплуатации. Серия 2РМТ также характеризуется устойчивостью к вибрации, механическим ударам и температурным изменениям.

Где используется 2РМТ18КУН7Г1В1В

Разъём 2РМТ18КУН7Г1В1В может применяться в электрооборудовании, системах автоматики, измерительной технике, радиоэлектронной аппаратуре, шкафах управления, испытательных комплексах и других устройствах, требующих надёжного многоконтактного подключения.

Например, такой соединитель подходит для кабельного соединения выносного блока управления с основным оборудованием: часть контактов используется для питания, а остальные — для дискретных сигналов, управления или передачи низкочастотных данных.

При подборе ответной части необходимо учитывать тип соединителя, размер корпуса, контактную схему, число контактов, вид покрытия, исполнение патрубка и требования к кабелю. Это обеспечит корректное сочленение, необходимую электрическую нагрузочную способность и надёжность всей системы.
