Назначение соединителя 2РМТ18КУН7Г1В1В

2РМТ18КУН7Г1В1В — это кабельная розетка из серии цилиндрических соединителей 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Розетка применяется для коммутации кабельных линий и обеспечивает надёжное электрическое соединение при эксплуатации в условиях воздействия климатических и механических нагрузок.

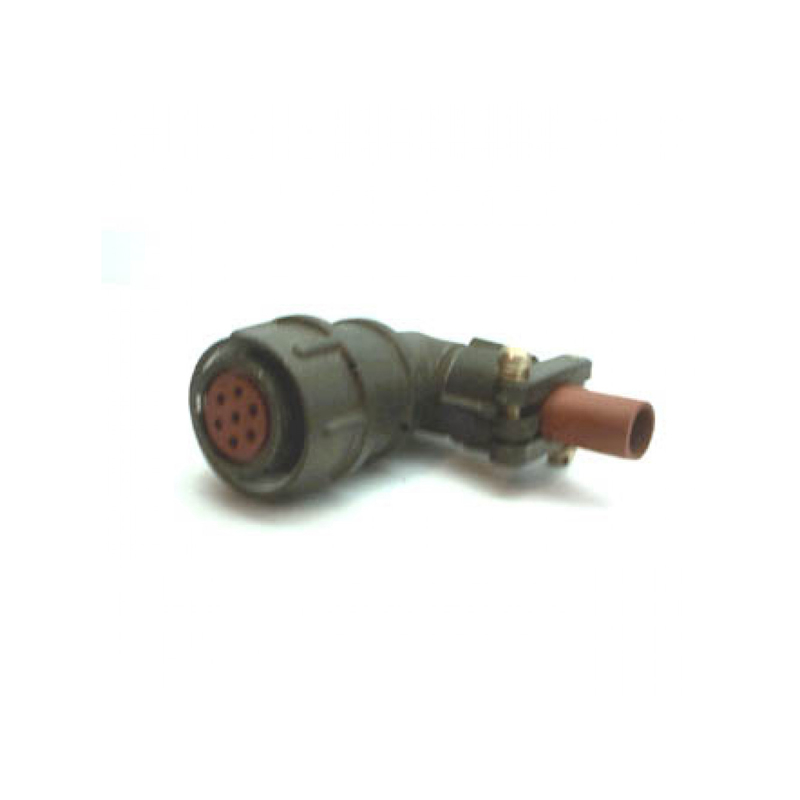

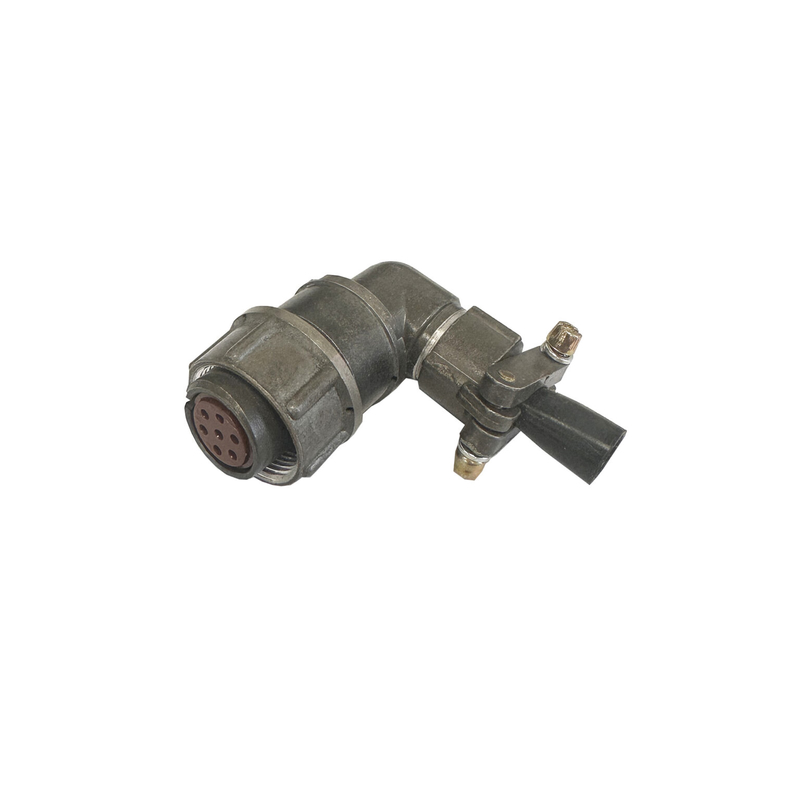

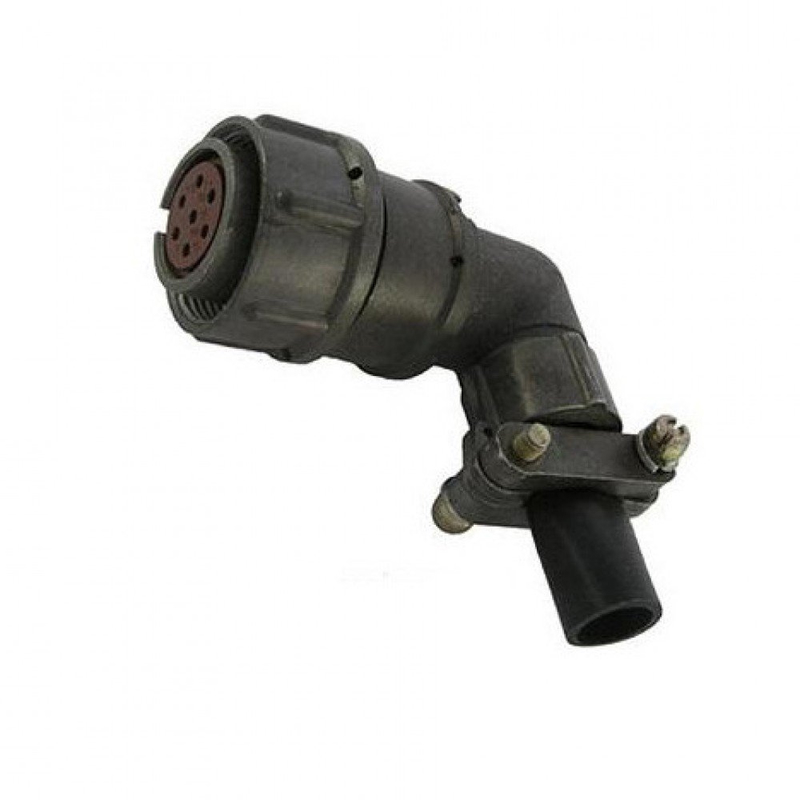

Конструкция соединителя включает 7 контактов. Корпус имеет негерметичное всеклиматическое исполнение, резьбовое соединение и одношпоночную поляризацию, которая исключает неправильное сочленение ответных частей. Для подключения неэкранированного кабеля предусмотрены угловой патрубок и гайка.

Подтверждённые технические особенности

Ниже приведены электрические и эксплуатационные параметры, заявленные для данной модели соединителя.

• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка на одиночный контакт — до 7–15 А в зависимости от диаметра 1,5 мм.
• Суммарная токовая нагрузка на соединитель — до 40–50 А.
• Сопротивление контакта — не более 2,5–5 мОм.
• Ёмкость между контактами — до 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность — 1850 В.
• Минимальная наработка — 1000 часов.
• Число циклов сочленения-расчленения — 500.
• Покрытие контактов — золото или серебро.
• Монтаж выполняется методом обжимки.

Устойчивость к механическим и климатическим воздействиям

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с². Изделие сохраняет работоспособность при механических ударах длительностью от 0,1 до 2 мс и при линейном ускорении до 2000 м/с², что соответствует нагрузке 200 g.

Рабочая температура эксплуатации — до плюс 100 °С. Диапазон смены температур — от минус 60 до плюс 180 °С.

Применение и монтаж

Розетка 2РМТ18КУН7Г1В1В применяется в составе кабельных сборок и жгутов, где требуется компактное разъёмное соединение на 7 контактов. Благодаря всеклиматическому исполнению и стойкости к вибрации, ударам и линейным перегрузкам, соединитель востребован в бортовых и наземных системах, работающих в жёстких условиях эксплуатации.

Монтаж выполняется методом обжимки, что обеспечивает стабильный электрический контакт и механическую прочность соединения провода с контактом. Резьбовое соединение корпусов фиксирует сочленённое состояние и препятствует самопроизвольному расчленению при вибрации. Одношпоночная поляризация гарантирует правильную ориентацию ответных частей при сборке.

Для подключения используется неэкранированный кабель, который заводится через угловой патрубок и закрепляется гайкой. Такой способ ввода обеспечивает разгрузку кабеля от натяжения и защиту места соединения от механических повреждений.

Год выпуска, указанный в карточке товара, — 2026. Артикул изделия — 3276.
