Назначение соединителя 2РМТ18КУН7Г1В1В

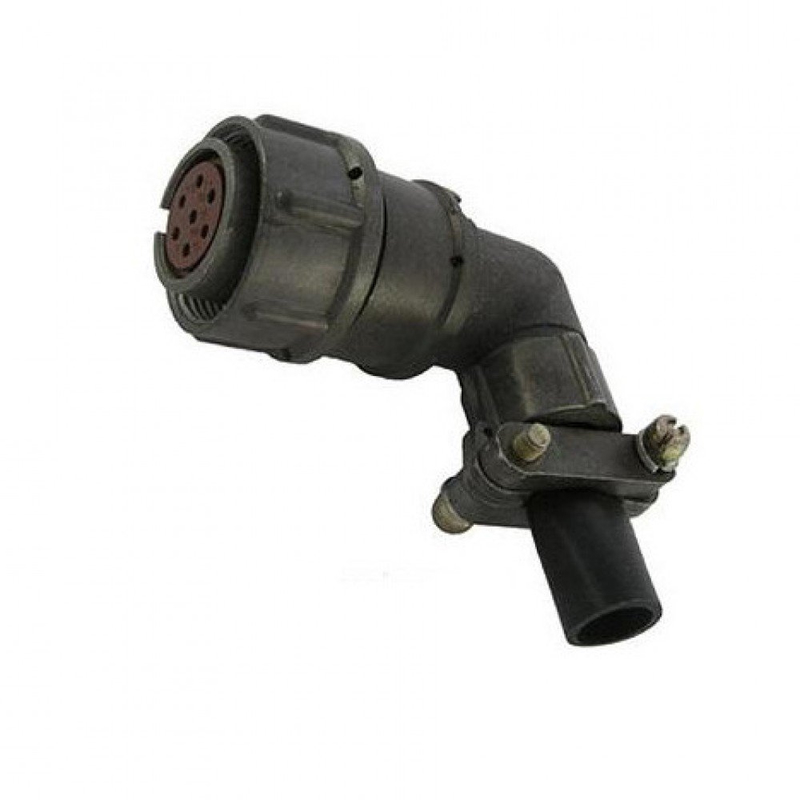

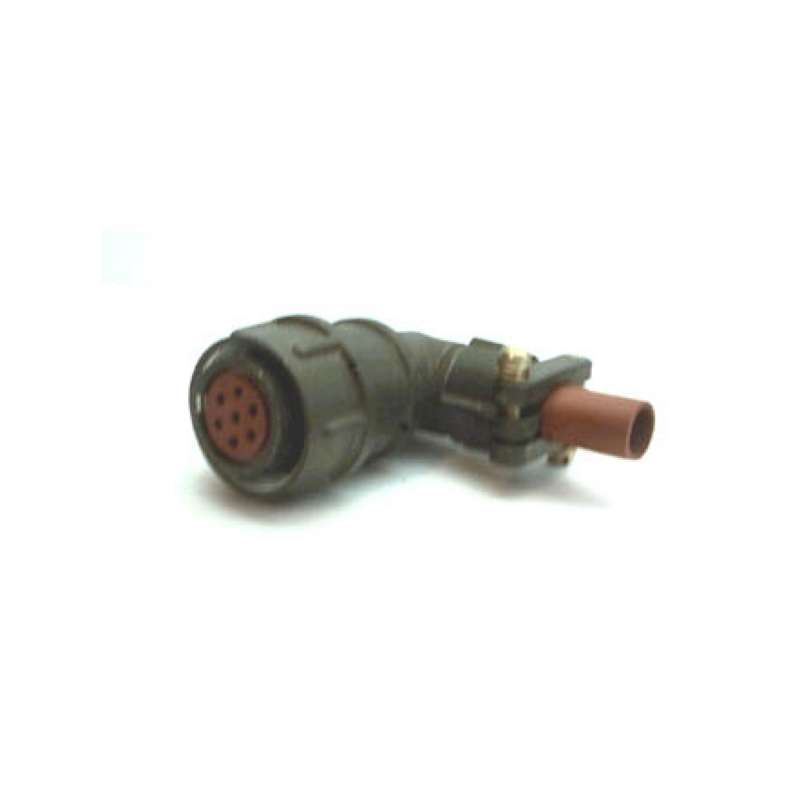

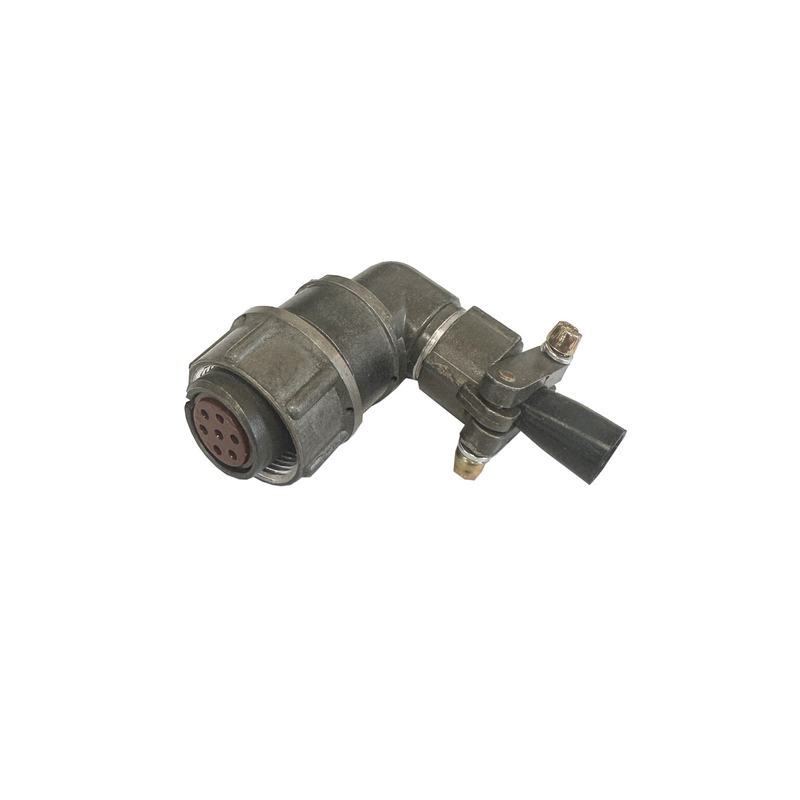

Соединитель 2РМТ18КУН7Г1В1В представляет собой кабельную розетку с угловым патрубком, предназначенную для использования в электрических цепях постоянного и переменного токов с частотой до 3 МГц. Изделие рассчитано на работу при напряжении до 700 В и применяется для внутреннего монтажа в различных видах электро- и радиоаппаратуры, обеспечивая надёжное соединение и разъединение электрических цепей.

Соединитель относится к типу 2РМТ — цилиндрический низкочастотный тропикоустойчивый. Такое исполнение предполагает стойкость к воздействию повышенной влажности и тропического климата, что расширяет область применения изделия.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМТ18КУН7Г1В1В содержит полную информацию о конструкции и исполнении соединителя. Ниже приведена расшифровка основных элементов обозначения.

• 2РМТ — тип соединителя: цилиндрический низкочастотный тропикоустойчивый.
• 18 — условный размер корпуса.
• К — вид корпуса: кабельный.
• У — вид патрубка: угловой.
• Н — вид гайки патрубка: для неэкранированного кабеля.
• 7 — количество контактов.
• Г — часть соединителя: розетка.
• 1 — сочетание контактов: все контакты диаметром 1,0 мм.
• В — покрытие контактов: серебро.
• 1 — теплостойкость: до 100 °С.
• В — климатическое исполнение: всеклиматическое.

Технические характеристики

Соединитель 2РМТ18КУН7Г1В1В обладает следующими подтверждёнными техническими параметрами:

• Рабочая температура: от минус 60 °C до плюс 100 °C.
• Максимальное напряжение: не более 700 В.
• Материал корпуса: металл.
• Материал изолятора: карболит.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
• Максимальная токовая нагрузка на одиночный контакт: не более 7 А.
• Максимальная общая токовая нагрузка: не более 40 А.
• Покрытие контактов: серебряное, обеспечивающее надёжную проводимость.
• Частотный диапазон: до 3 МГц.

Применение и условия эксплуатации

Соединитель применяется для внутреннего монтажа в электро- и радиоаппаратуре. Всеклиматическое исполнение и тропикоустойчивое исполнение позволяют использовать изделие в условиях повышенной влажности, а также в широком диапазоне температур от минус 60 °C до плюс 100 °C.

Кабельный корпус с угловым патрубком для неэкранированного кабеля упрощает прокладку жгутов в стеснённых условиях и обеспечивает удобство монтажа. Семь контактов диаметром 1,0 мм с серебряным покрытием обеспечивают стабильное электрическое соединение при токах до 7 А на контакт и общей нагрузке до 40 А.

Металлический корпус и карболитовый изолятор обеспечивают механическую прочность и электрическую изоляцию, а сопротивление изоляции не менее 5000 МОм гарантирует надёжную работу цепей.

Комплектация и указания по подбору

Изделие поставляется в соответствии с артикулом 3275 и относится к категории 2РМТ18. Сведения о производителе, стране производства, сертификатах, гарантии и комплектации поставки в предоставленных данных отсутствуют, поэтому уточняйте их у поставщика.

При подборе соединителя учитывайте требуемое количество контактов, допустимое напряжение и токовую нагрузку, а также условия эксплуатации. Для цепей с частотой до 3 МГц, напряжением до 700 В и током до 7 А на контакт данная модель является подходящим решением.
