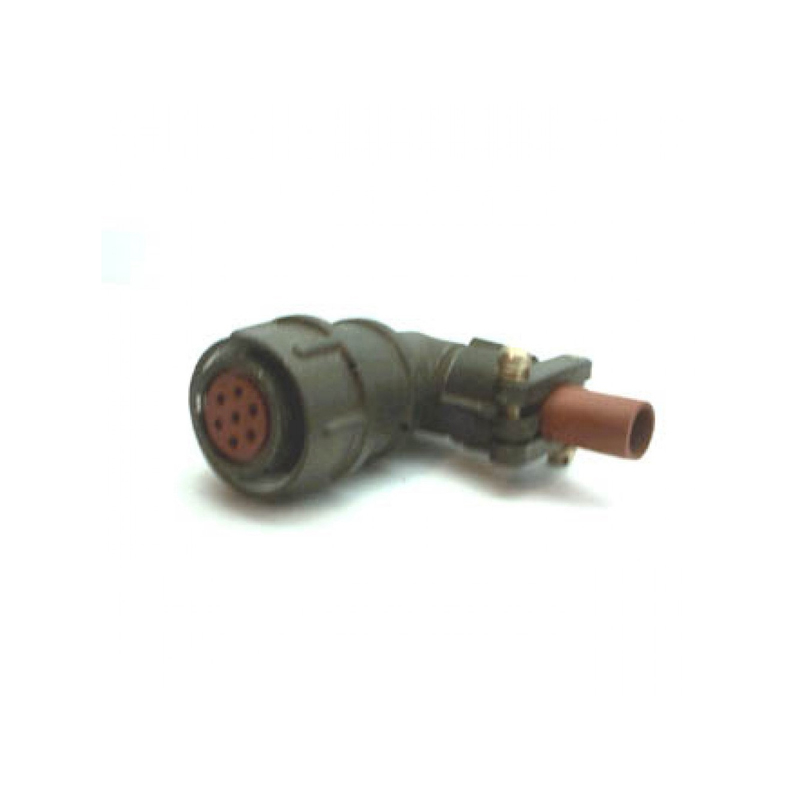

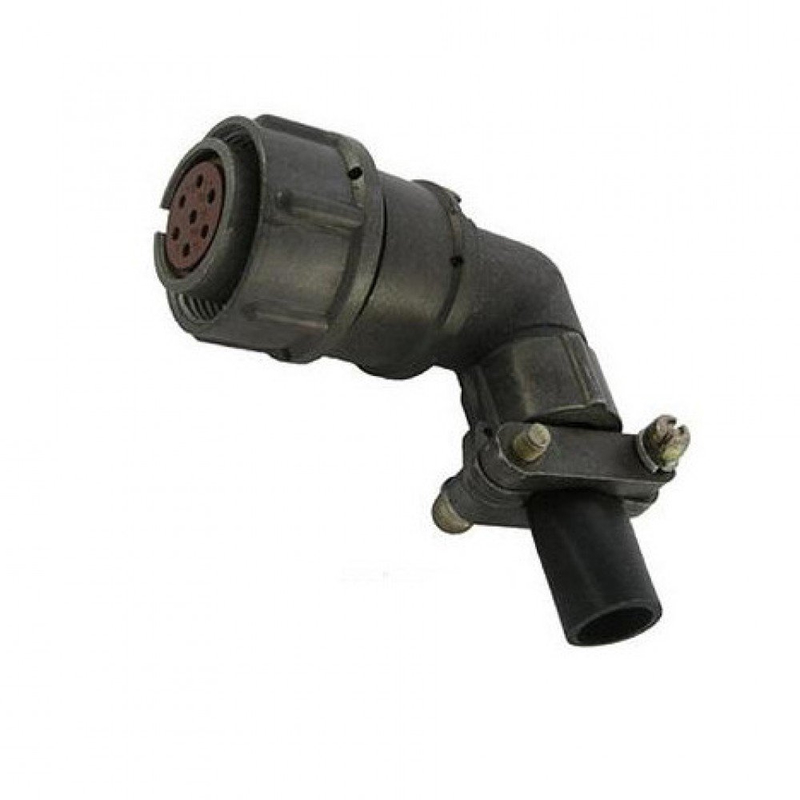

Назначение соединителя 2РМТ18КУН7Г1В1ЛВ

2РМТ18КУН7Г1В1ЛВ — это цилиндрический низкочастотный негерметичный соединитель, предназначенный для электрического соединения и разъединения цепей передачи сигналов и питания. Изделие применяется там, где требуется компактное, механически прочное и виброустойчивое сочленение при отсутствии требований к полной герметизации корпуса. Модель относится к категории 2РМТ18 и поставляется под артикулом 3277.

Соединитель обеспечивает коммутацию нескольких независимых цепей одновременно, что делает его удобным для блоков управления, датчиков, исполнительных механизмов и пультов. Низкочастотный характер передачи подразумевает работу в диапазоне частот, как правило, до нескольких мегагерц, что охватывает большинство задач питания и сигнальной связи в промышленной и транспортной аппаратуре.

Подтверждённые особенности конструкции

Ниже перечислены характеристики, соответствующие описанию изделия и типовым свойствам данной серии цилиндрических соединителей.

• Тип корпуса: цилиндрический, что обеспечивает прочность и удобство монтажа в ограниченном пространстве.
• Тип соединения: низкочастотный, для передачи электрических сигналов и питания.
• Герметичность: негерметичный, то есть без специальной защиты от проникновения влаги, пыли и агрессивных сред.
• Тип сочленения: байонетное, обеспечивающее быстрое, надёжное и виброустойчивое соединение и разъединение.
• Количество контактов: 7, что позволяет подключать несколько сигнальных или силовых цепей.
• Тип контактов: штыревые или гнездовые, обычно из латуни или бронзы с покрытием (например, серебро или золото) для улучшения электропроводности и коррозионной стойкости.
• Материалы: корпус, как правило, из алюминиевых сплавов с защитным покрытием, изоляторы из термореактивных пластиков.
• Рабочая температура: широкий диапазон, типичный для индустриального и военного оборудования, например от минус 60 до плюс 100 градусов Цельсия и выше.
• Вибро- и ударостойкость: высокая устойчивость к механическим воздействиям, критичная для сложных условий эксплуатации.

Электрические и механические свойства

Семь контактов соединителя допускают организацию как сигнальных, так и силовых цепей в одном корпусе. Байонетный замок фиксирует ответные части без применения инструмента и сохраняет контакт при вибрации и ударных нагрузках. Цилиндрическая форма корпуса облегчает установку в отверстия панелей и хомутовые крепления, а металлическое покрытие защищает от коррозии в пределах, допускаемых негерметичным исполнением.

Негерметичная конструкция означает, что изделие не предназначено для работы при прямом воздействии воды, повышенной запылённости или агрессивных сред. При этом механическая прочность и стойкость к внешним факторам позволяют использовать соединитель в защищённых отсеках и внутри салонов техники.

Применение

Благодаря сочетанию низкочастотной передачи, семи контактов и байонетного сочленения соединитель 2РМТ18КУН7Г1В1ЛВ востребован в следующих областях.

1. Промышленное оборудование: подключение блоков управления, датчиков, исполнительных механизмов и пультов в машиностроении и автоматизации производственных процессов.
2. Радиоэлектронная аппаратура: стационарные и переносные устройства связи, радиолокация, системы навигации и источники питания.
3. Измерительная техника: лабораторные и промышленные приборы, где требуется надёжное соединение сигнальных цепей.
4. Транспорт: бортовая аппаратура железнодорожного транспорта, специальная автомобильная и некоторые виды авиационной техники, размещаемые внутри салонов или в защищённых отсеках, где не требуется полная герметизация.
5. Военная техника: наземные системы, стационарные и полевые комплексы, где не нужна абсолютная герметичность, но необходимы высокая надёжность и устойчивость к внешним факторам.

При подборе соединителя следует учитывать негерметичное исполнение и предусматривать защиту места установки от прямого попадания влаги и пыли. Для эксплуатации в открытых условиях требуются дополнительные меры герметизации или выбор иного исполнения.

Указания по монтажу и совместимости

Соединитель рассчитан на сопряжение с ответной частью соответствующего типоразмера серии 2РМТ18. Перед сочленением рекомендуется проверять состояние контактов и отсутствие загрязнений, а фиксацию байонетного замка контролировать по характерному упору. Пайка или обжим проводов выполняется в соответствии с типом контактной системы и сечением применяемого провода.

Изделие поставляется как самостоятельная единица; сведения о комплектации, стране производства, сертификатах и гарантии в предоставленных данных отсутствуют, поэтому уточняются у поставщика. Год выпуска, указанный для позиции каталога, — 2026.
