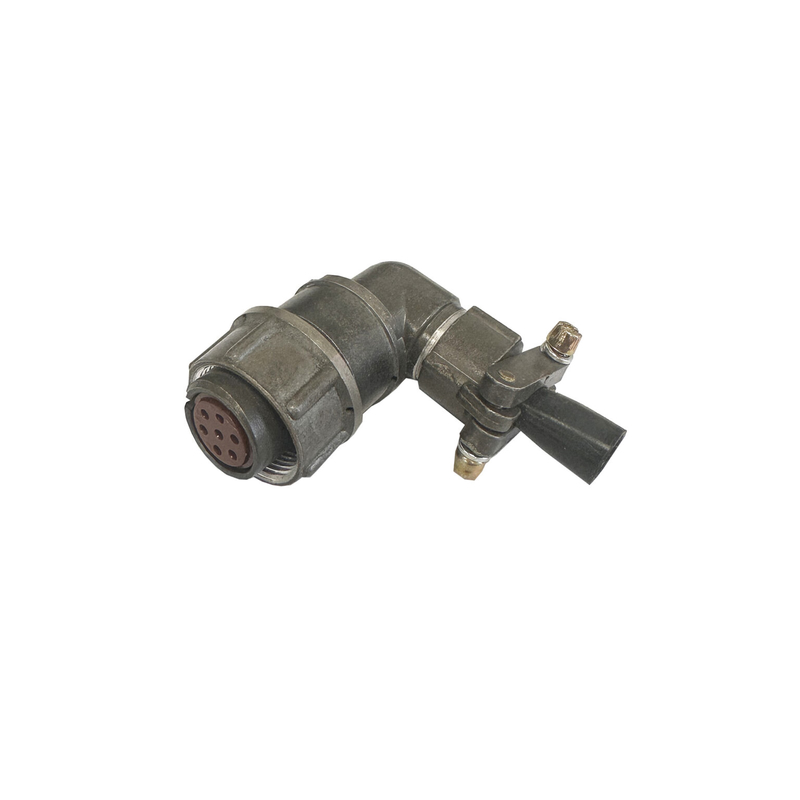

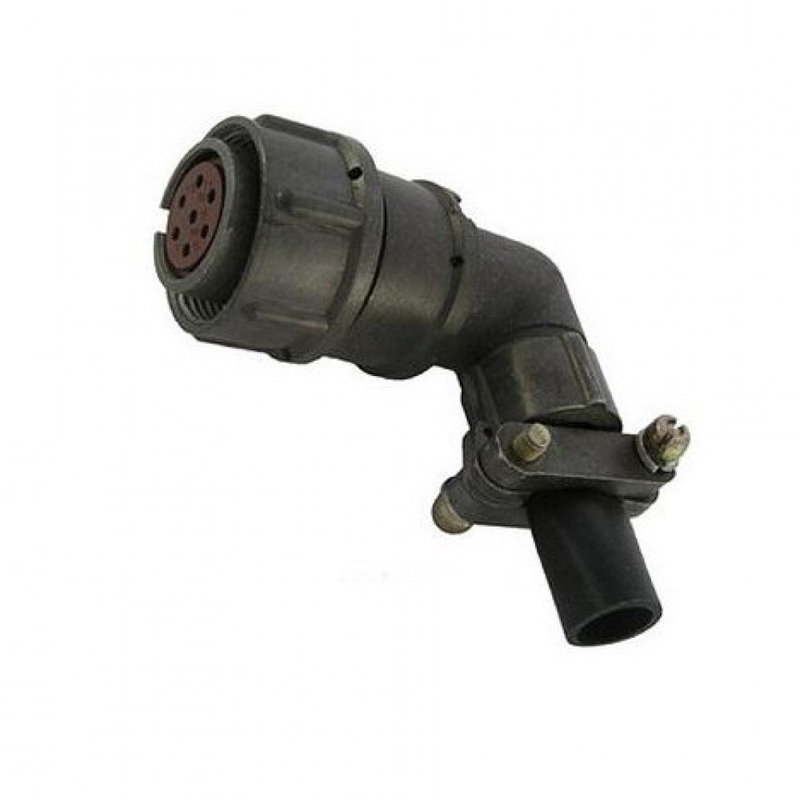

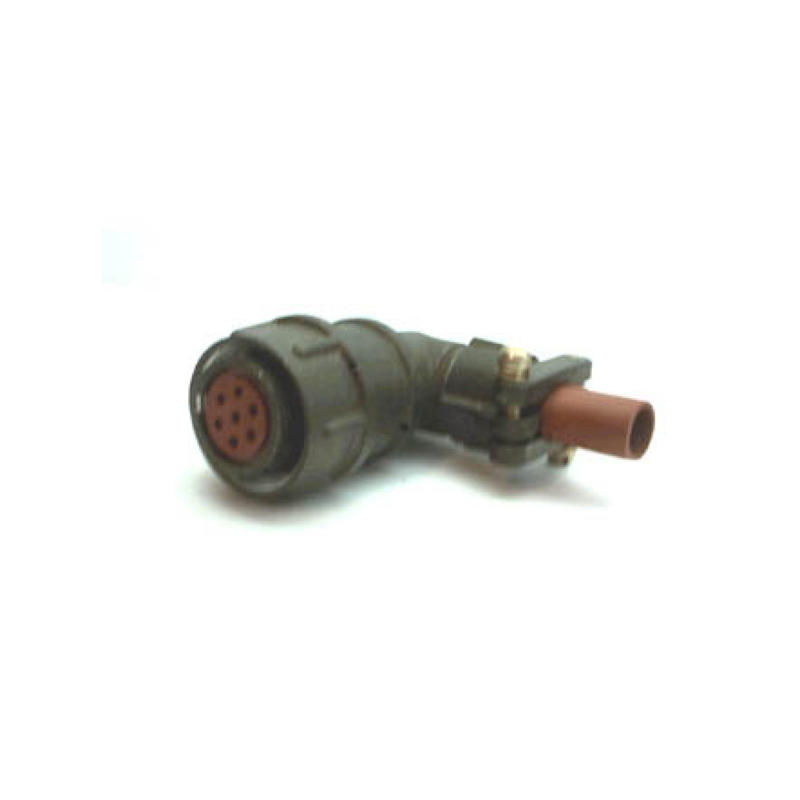

2РМТ18КУН7Г1В1В: кабельная розетка для надежных электрических соединений

2РМТ18КУН7Г1В1В — цилиндрический низкочастотный электрический соединитель серии 2РМТ, предназначенный для создания разъемных соединений в цепях постоянного и переменного тока. Конструкция с резьбовой фиксацией помогает сохранять надежность контакта в условиях вибраций, механических воздействий и температурных перепадов.

Расшифровка маркировки

Маркировка 2РМТ18КУН7Г1В1В отражает основные конструктивные параметры изделия:

Такая расшифровка важна при подборе ответной части, проектировании кабельной сборки и проверке совместимости разъема с условиями эксплуатации.

Основные характеристики

Разъем 2РМТ18КУН7Г1В1В рассчитан на подключение семи проводников через контакты диаметром 1,0 мм. Угловой патрубок позволяет компактно организовать вывод кабеля, что особенно полезно при ограниченном пространстве внутри корпуса оборудования или панели.

К ключевым параметрам относятся:

• Количество контактов — 7.

• Диаметр каждого контакта — 1,0 мм.

• Допустимая токовая нагрузка — до 7 А на отдельный контакт и до 40 А суммарно на соединитель.

• Рабочее напряжение — до 560 В для постоянного тока или амплитудного значения переменного напряжения.

• Сопротивление контакта — не более 0,005 Ом.

• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

• Электрическая прочность изоляции — до 1850 В.

• Ресурс сочленений и расчленений — не менее 500 циклов.

• Минимальная наработка — от 1000 часов.

• Температурный диапазон эксплуатации — от −60 до +100 °C.

Особенности конструкции

Конструкция 2РМТ18КУН7Г1В1В использует резьбовое соединение ответных частей и одношпоночную поляризацию. Резьбовая фиксация снижает вероятность самопроизвольного разъединения, а поляризация предотвращает неправильную ориентацию вилки и розетки при подключении.

Серебряное покрытие контактов способствует сохранению стабильных электрических характеристик контактной группы. Кабельный корпус и угловой патрубок помогают рационально уложить жгут проводов и уменьшить радиус изгиба кабеля на входе в соединитель.

Где применяется 2РМТ18КУН7Г1В1В

Соединитель может применяться в составе промышленной, измерительной, транспортной и специальной аппаратуры, где необходимы многоконтактные разъемные соединения для питания, управления или передачи низкочастотных сигналов. Серия предназначена для цепей постоянного и переменного тока частотой до 3 МГц.

При использовании разъема важно учитывать соответствие ответной части, схему распайки контактов, сечение подключаемых проводов, параметры тока и напряжения, а также реальные климатические и механические нагрузки оборудования.
