Назначение

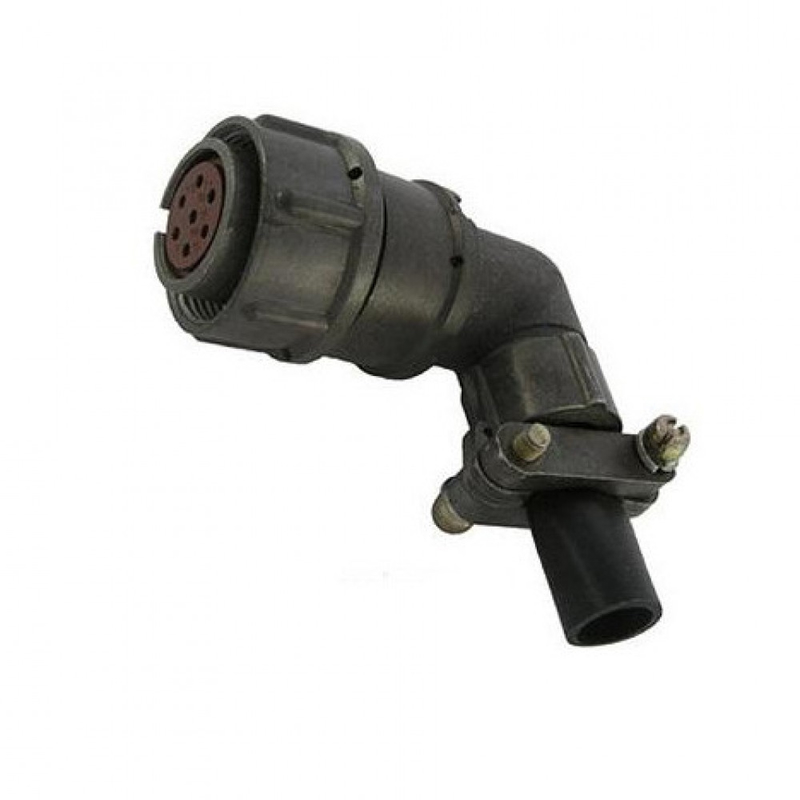

Корпус 2РМТ18КУН — составная часть низкочастотного цилиндрического негерметичного соединителя серии 2РМТ. Изделие предназначено для соединения длинных электрических цепей в электронных и электрических устройствах. Корпус обеспечивает механическую сборку разъёма, фиксацию изолятора с контактами и защиту внутренних элементов от внешних воздействий.

Серия 2РМТ широко применяется там, где требуется надёжное и разъёмное электрическое соединение кабеля с аппаратурой. Данный корпус относится к условному размеру 18, имеет кабельное исполнение, угловой патрубок и гайку патрубка для неэкранированного кабеля.

Подтверждённые особенности и характеристики

• Тип разъёма: кабельный.
• Условный размер корпуса: 18.
• Вид корпуса: К — кабельный.
• Вид патрубка: У — угловой.
• Вид гайки патрубка: Н — для неэкранированного кабеля.
• Количество контактов: обычно 7, но может варьироваться в зависимости от конкретной модели, например 2РМТ18КУН7Г1А1В.
• Максимальное рабочее напряжение: до 560 В.
• Токовая нагрузка: до 50 А для некоторых моделей.
• Материал корпуса: специальный алюминиевый сплав АЛ-11.
• Материал изолятора: пресс-материал АГ-4.
• Покрытие контактов: золото или серебро, в зависимости от модели.
• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: 5000 часов.

Обозначение и конструктивные особенности

В условном обозначении серии зашифрованы основные параметры изделия: 2РМТ — тип разъёма; 18 — условный размер корпуса; К — кабельный вид корпуса; У — угловой патрубок; Н — гайка патрубка для неэкранированного кабеля. Дальнейшие позиции обозначения, например в модели 2РМТ18КУН7Г1А1В, указывают количество контактов, часть соединителя (розетка), обозначение сочетания контактов, покрытие контактов (золото), вид контакта (цилиндрический) и всеклиматическое исполнение.

Корпус изготавливается из специального алюминиевого сплава АЛ-11, что обеспечивает прочность и стойкость к коррозии. Изолятор выполняется из пресс-материала АГ-4, обладающего хорошими электроизоляционными свойствами.

Применение

Корпус 2РМТ18КУН используется для соединения кабелей с электронными устройствами и может быть частью различных систем, требующих надёжного электрического соединения. Благодаря широкому температурному диапазону от минус 60 до плюс 100 градусов Цельсия изделие подходит для работы в различных климатических условиях. Угловой патрубок с гайкой для неэкранированного кабеля упрощает монтаж в стеснённых условиях и обеспечивает удобную подводку кабеля под углом к корпусу устройства.

Корпус относится к серии 2РМТ, которая представляет собой низкочастотные цилиндрические негерметичные соединители. Такие соединители находят применение в электронных и электрических устройствах, где требуется разъёмное соединение длинных электрических цепей с возможностью многократного подключения и отключения.

Совместимость и комплектация

Корпус 2РМТ18КУН совместим с деталями и элементами соединителей серии 2РМТ условного размера 18. Данные о комплектации, гарантии, стране производства и сертификатах в предоставленных сведениях отсутствуют.
