Назначение соединителя

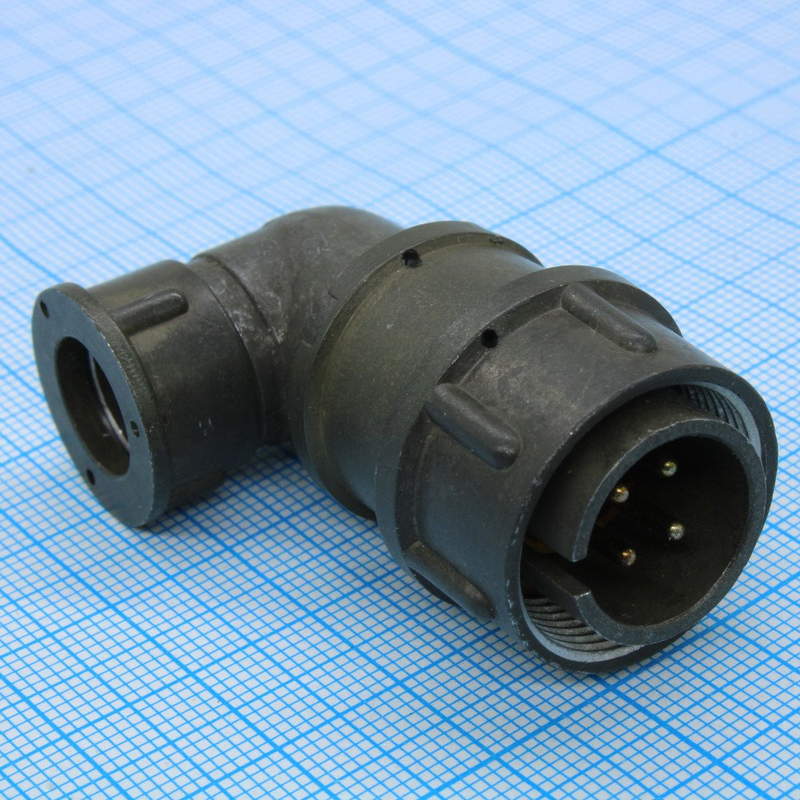

2РМТ18КУЭ7Ш1В1В Лтава «5» — это кабельная вилка цилиндрического низкочастотного соединителя производства завода «Лтава». Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Применение соединителя допускается во всеклиматических условиях, что делает его пригодным как для стационарной аппаратуры, так и для техники, эксплуатируемой на открытом воздухе и в сложных климатических зонах.

Вид приёмки «5» соответствует военному представительству (ВП) и подтверждает, что изделие прошло приёмо-сдаточные испытания по установленным требованиям. Такой соединитель востребован в составе ответственных электрических цепей, где важны стабильность контакта и стойкость к внешним воздействиям.

Подтверждённые технические особенности

Конструкция соединителя включает семь контактов диаметром 1 мм с серебряным покрытием, что обозначено в маркировке как Ш1В. Серебряное покрытие обеспечивает стабильное переходное сопротивление и надёжную передачу сигнала и питания.

• Количество контактов: 7, диаметр каждого 1 мм, покрытие серебряное.
• Токовая нагрузка на одиночный контакт: 7 А.
• Максимальная суммарная токовая нагрузка на соединитель: 40 А.
• Рабочее напряжение: до 560 В.
• Электрическая прочность изоляции: 1850 В в нормальных условиях.
• Усилие расчленения: не более 88,3 Н.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Тип патрубка: угловой (У), предназначен для экранированного кабеля (Э).
• Частотный диапазон: до 3 МГц.

Отдельного внимания заслуживает механическая стойкость. Соединитель выдерживает многократные удары с ускорением до 1000 м/с² длительностью от 1 до 5 мс, а также одиночные удары с ускорением до 5000 м/с² длительностью от 0,1 до 2 мс. Линейное ускорение достигает 2000 м/с². Работоспособность сохраняется при вибрации в диапазоне от 1 до 5000 Гц с ускорением 50 g, а также при акустических шумах уровнем до 170 дБ.

Маркировка и расшифровка обозначения

Обозначение 2РМТ18КУЭ7Ш1В1В построено по стандартной схеме и содержит полную информацию о конфигурации изделия. Серия 2РМТ указывает на тип цилиндрического низкочастотного соединителя, число 18 — на типоразмер корпуса, а сочетание КУЭ описывает кабельную вилку с угловым патрубком для экранированного кабеля. Далее следуют число контактов 7 и группа Ш1В, обозначающая серебряное покрытие контактов диаметром 1 мм.

Завершающая часть маркировки 1В1В отражает конструктивное исполнение и вариант сочленения, предусмотренный для данного типоразмера. Вид приёмки «5» проставлен отдельно и подтверждает принадлежность изделия к продукции, принятой военным представительством.

Применение и условия эксплуатации

Соединитель применяется для коммутации электрических цепей в составе кабельных сборок, блоков питания, измерительной и радиотехнической аппаратуры. Благодаря экранированному исполнению патрубка он подходит для линий, где требуется защита от внешних электромагнитных помех. Угловой патрубок облегчает монтаж в стеснённых условиях, когда прямой вывод кабеля невозможен.

Всеклиматическое исполнение и широкий температурный диапазон позволяют использовать изделие в аппаратуре, работающей при отрицательных температурах до минус 60 градусов и при нагреве до плюс 100 градусов Цельсия. Устойчивость к вибрации, ударам и акустическим шумам делает соединитель пригодным для техники, подверженной интенсивным механическим нагрузкам.

Ключевые параметры для подбора

1. Тип изделия: кабельная вилка цилиндрического низкочастотного соединителя.
2. Число контактов: 7, диаметр 1 мм, серебряное покрытие.
3. Рабочее напряжение: до 560 В; ток на контакт 7 А, суммарно до 40 А.
4. Частота: до 3 МГц.
5. Температура: от минус 60 до плюс 100 градусов Цельсия.
6. Приёмка: «5» (ВП, ПЗ); год выпуска в характеристиках — 2010.

При подборе аналогов и замены следует учитывать совокупность перечисленных параметров: число и диаметр контактов, тип патрубка, вид приёмки и климатическое исполнение. Только полное совпадение этих характеристик гарантирует сохранение работоспособности узла в составе готового изделия.
