Назначение разъёма 2РМТ18КУЭ7Ш1В1В

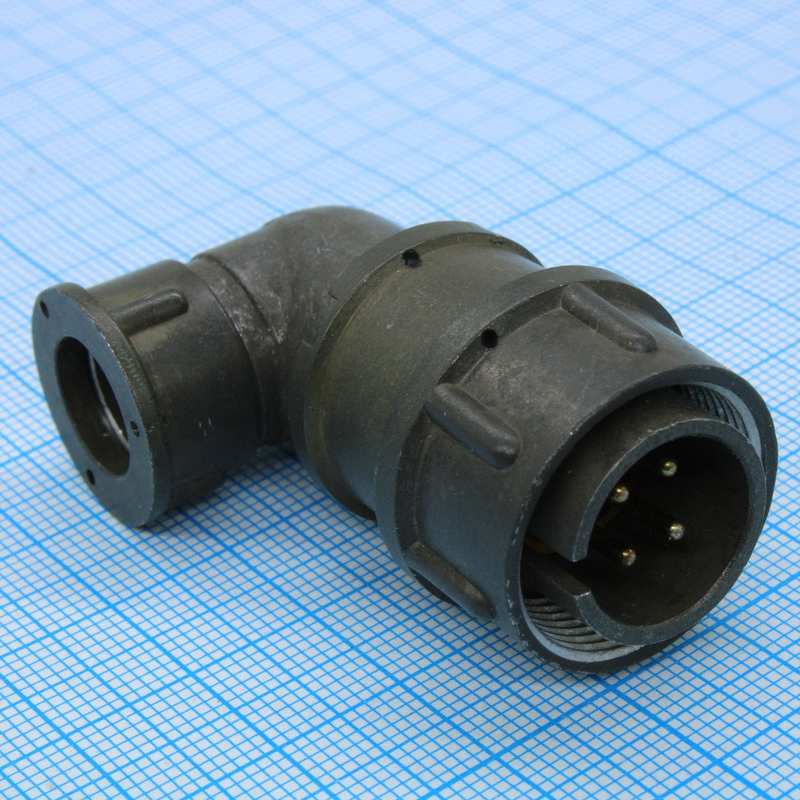

2РМТ18КУЭ7Ш1В1В Лтава «5» — это кабельная вилка цилиндрического низкочастотного разъёма производства завода «Лтава». Соединитель предназначен для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц. Модель входит в категорию 2РМТ18, артикул 20329, и поставляется с приёмкой «5», год выпуска — 2009.

Разъём применяется там, где требуется надёжное механическое и электрическое соединение кабельных линий: в составе приборов и устройств, работающих в условиях повышенной влажности, пониженного давления и широкого диапазона температур. Цилиндрическая конструкция с резьбовой фиксацией обеспечивает устойчивость к вибрациям и ударным нагрузкам.

Расшифровка маркировки

Обозначение 2РМТ18КУЭ7Ш1В1В построено по стандартной схеме и несёт в себе полную информацию о конструкции соединителя. Ниже приведены основные элементы маркировки.

• 2РМТ — серия тропикоустойчивых разъёмов с резьбовой фиксацией.
• 18 — условный размер корпуса.
• КУЭ — кабельная вилка с уплотнением.
• 7Ш — 7 штыревых контактов диаметром 1 мм с серебряным покрытием (Ш).
• 1 — теплостойкость до +100 °С.
• В1В — всеклиматическое исполнение.

Дополнительно маркировка «КУЭ» указывает на кабельное исполнение вилки, а сочетание «7Ш1В1В» — на 7 контактов диаметром 1 мм с серебряным покрытием, теплостойкостью +100 °С и всеклиматическим исполнением. Приёмка «5» подтверждает соответствие изделия установленным требованиям для данной категории продукции.

Электрические характеристики

Соединитель рассчитан на токовую нагрузку 7 А на одиночный контакт при максимальной суммарной нагрузке до 40 А. Рабочее напряжение достигает 560 В. Электрическая прочность изоляции составляет 1850 В в нормальных условиях. Усилие расчленения — не более 88,3 Н, что обеспечивает надёжный контакт и одновременно возможность разъединения без чрезмерных усилий.

Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность соединения при частых сочленениях и расчленениях. Частотный диапазон до 3 МГц позволяет использовать разъём как в цепях питания, так и в низкочастотных сигнальных линиях.

Условия эксплуатации и механическая стойкость

Диапазон рабочих температур — от минус 60 до плюс 100 °С. Разъём подходит для эксплуатации в сложных условиях, включая повышенную влажность и низкое давление. Тропикоустойчивое исполнение серии 2РМТ и всеклиматическое исполнение В1В обеспечивают работоспособность в различных климатических зонах.

Изделие устойчиво к механическим воздействиям: удар многократного действия до 1000 м/с², одиночный удар до 5000 м/с², линейное ускорение — 2000 м/с². Такие параметры позволяют применять соединитель на подвижных объектах и в оборудовании, подверженном вибрациям.

Применение

Разъём 2РМТ18КУЭ7Ш1В1В востребован в промышленной электронике, приборостроении, системах управления и связи, где требуется герметичное кабельное подключение с резьбовой фиксацией. Благодаря сочетанию токовой нагрузки, рабочего напряжения и стойкости к внешним воздействиям он подходит для ответственных узлов, эксплуатируемых в тяжёлых климатических и механических условиях.

Краткие технические данные

1. Тип: кабельная вилка цилиндрического низкочастотного разъёма.
2. Производитель: завод «Лтава».
3. Категория: 2РМТ18, артикул 20329.
4. Число контактов: 7, диаметр 1 мм, серебряное покрытие.
5. Ток на контакт: 7 А, суммарная нагрузка до 40 А.
6. Рабочее напряжение: до 560 В.
7. Электрическая прочность изоляции: 1850 В.
8. Усилие расчленения: не более 88,3 Н.
9. Частота: до 3 МГц.
10. Температура эксплуатации: от минус 60 до плюс 100 °С.
11. Приёмка: «5», год выпуска: 2009.
