Назначение разъёма 2РМТ18КУЭ7Ш1В1В

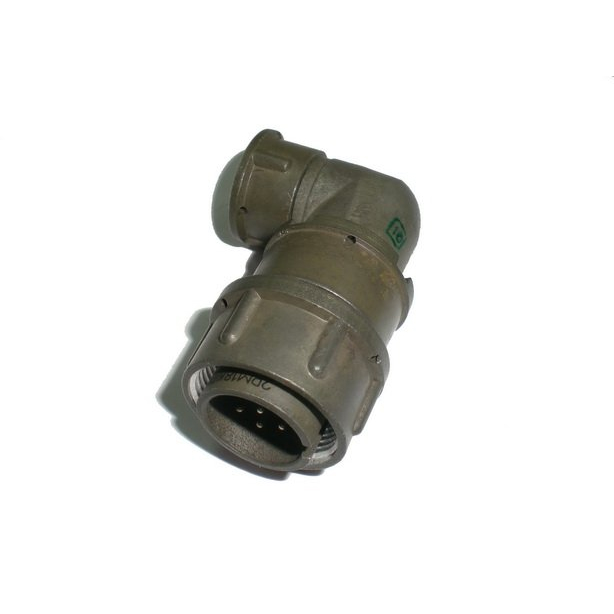

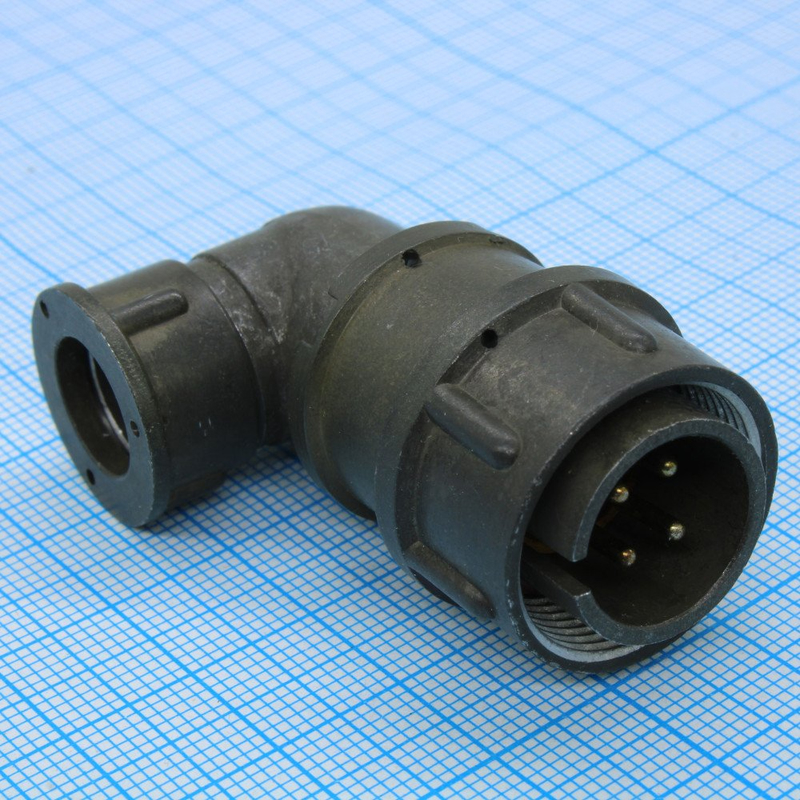

2РМТ18КУЭ7Ш1В1В производства «Элекон» — это кабельный цилиндрический низкочастотный разъём советского и российского образца, выпускаемый по техническим условиям ГОСТ‑серии (типовые ТУ на изделия семейства 2РМТ). Он относится к серийным низкочастотным соединителям, которые широко применяются в радио‑ и электронной аппаратуре для межприборного и внутреннего объёмного монтажа.

Основное назначение изделия — обеспечение надёжного электрического соединения цепей постоянного и переменного тока при частоте сигнала до примерно 3 МГц. Разъём предназначен для работы в составе кабельных линий, где требуется механическая прочность сочленения и защита линии экраном.

Расшифровка обозначения и подтверждённые особенности

Маркировка изделия построена по стандартной схеме семейства 2РМТ, и каждая её часть указывает на конкретную конструктивную особенность:

• 2РМТ — тип разъёма: цилиндрический, низкочастотный, с резьбовым соединением.
• 18 — условный размер корпуса, определяющий габариты изделия и количество возможных контактов.
• КУ — кабельный разъём, предназначенный для монтажа на кабеле.
• Э — наличие гайки для экранированного (бронированного) кабеля, обеспечивающей экранную защиту линии.
• 7 — количество контактов в разъёме (семь штырьковых или гнёздовых выводов).
• Ш1 — конкретное сочетание (штепсельное) и схема коммутации контактов.
• В1В — покрытие контактов серебром, теплостойкость до температур около 100 градусов Цельсия, всеклиматическое исполнение.

Контакты выполняются пайкой в карболитовом или пластмассовом основании, а корпус — металлический, защищённый от внешних воздействий. Метод сочленения резьбовой, что обеспечивает устойчивость соединения к вибрациям и механическим нагрузкам.

Технические характеристики и условия эксплуатации

Рабочее напряжение разъёма достигает 700 В на контакт. Рабочий ток зависит от конкретного контакта и может находиться в диапазоне единиц ампер. Число возможных сочленений составляет порядка 500 раз без потери надёжности.

Температурный диапазон эксплуатации — от примерно минус 60 градусов Цельсия до плюс 100 градусов Цельсия, при этом в ряде спецификаций в качестве рабочего предела указывается плюс 70 градусов Цельсия. Всеклиматическое исполнение позволяет применять изделие в различных климатических зонах.

Области применения

Разъём 2РМТ18КУЭ7Ш1В1В применяют в радиоэлектронных блоках, промышленной автоматике, измерительных приборах и других устройствах, где требуется надёжное низкочастотное соединение с экранированным кабелем. Благодаря резьбовому сочленению и металлическому корпусу он подходит для межприборного и внутреннего объёмного монтажа в аппаратуре, работающей в сложных условиях эксплуатации.

Артикул изделия — 50249, категория — 2РМТ18, производитель — «Элекон».
