Назначение разъема 2РМТ18КУЭ7Ш1В1В

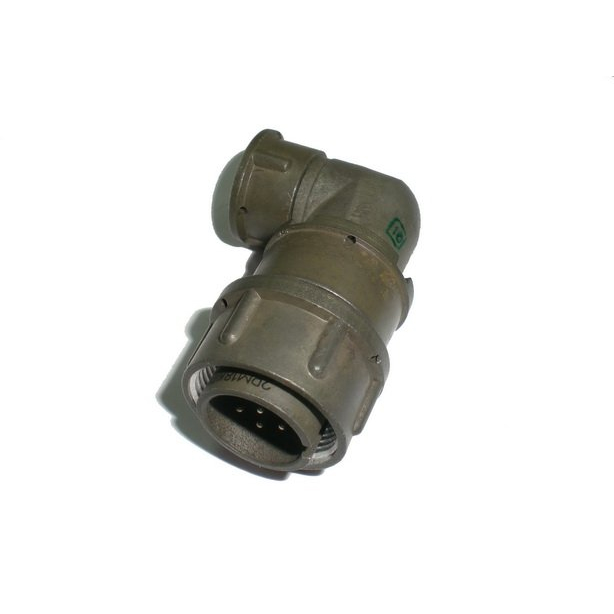

2РМТ18КУЭ7Ш1В1В «5» производства «Элекон» — это цилиндрический низкочастотный разъем серии 2РМТ, предназначенный для внутреннего объемного монтажа в электрических цепях постоянного и переменного тока частотой до нескольких мегагерц. Изделие применяется для соединения кабельных и приборных линий в радиоэлектронной аппаратуре, системах автоматики и промышленной технике.

Разъем относится к кабельным вилкам и предназначен для пайки на кабель или провод. Всеклиматическое исполнение и широкий диапазон рабочих температур делают его пригодным для оборудования, эксплуатируемого в жестких климатических условиях.

Конструктивные и технические особенности

Корпус изделия металлический, изолятор контактов — карболитовый. Сочленение резьбовое, одношпоночное, с механической поляризацией, предотвращающей ошибочное включение. Соединитель рассчитан на многократное сочленение — порядка 500 циклов, что типично для серии 2РМТ.

• Серия: 2РМТ, типоразмер корпуса 18 (диаметр около 18 мм по корпусу).
• Число контактов: до 7 в зависимости от конкретной схемы расположения.
• Монтаж: объемный, пайка на кабель или провод, исполнение кабельной вилки.
• Максимальное рабочее напряжение: до 700 В постоянного или переменного тока.
• Рабочий ток на контакт: от 4 А до 36 А в зависимости от сечения и конструкции вывода.
• Диапазон рабочих температур: примерно от минус 60 °C до плюс 100 °C, что соответствует всеклиматическому исполнению по отечественным техническим условиям (ГЕ0.364.126ТУ и другим).

Применение и условия эксплуатации

Разъем подходит для монтажа внутри аппаратуры и не требует герметизации. При необходимости допускается использование экрана и экранированных кабелей. Изделие востребовано в тех случаях, когда требуется надежное разъемное соединение с защитой от ошибочного сочленения и стойкостью к воздействию климатических факторов.

Приемка и маркировка

Буква «5» в обозначении указывает на приемку по системе контроля качества (например, приемка ОТК). Это говорит о том, что изделие прошло входной контроль и соответствует заданным требованиям технических условий.

Соединитель выпускался и эксплуатируется в разных годах, в том числе в современных партиях, при сохранении исходной конструкции и схемы. Артикул изделия — 20336, категория — 2РМТ18.
