Назначение разъёма 2РМТ18КУЭ7Ш1В1В

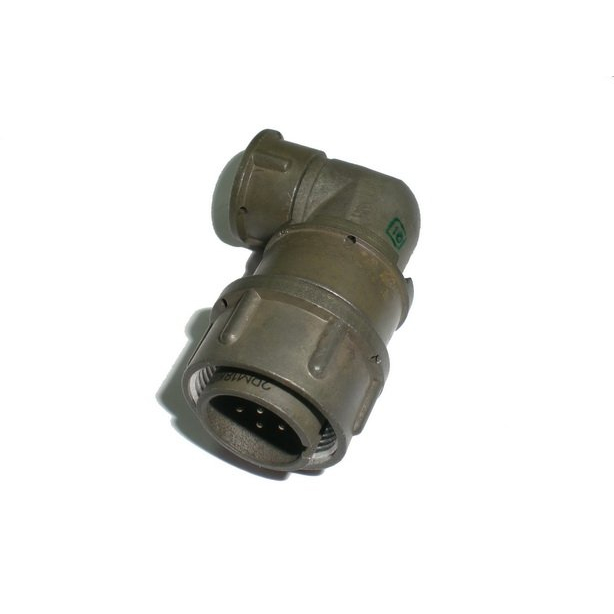

2РМТ18КУЭ7Ш1В1В — это вилка кабельная цилиндрического низкочастотного разъёма серии 2РМТ производства завода «Элекон». Изделие выпускается с приёмкой «5» (ВП, ПЗ) и соответствует техническим условиям ГЕ0.364.126ТУ. Разъём предназначен для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Приёмка «5» подтверждает, что данная партия прошла дополнительный контроль и допущена к применению в ответственных изделиях. Год выпуска указанной позиции — 2015.

Конструктивные особенности и технические параметры

Условный размер корпуса — 18. Диаметр контактов — 7, что соответствует 1 мм. Метод сочленения — резьбовой, с одношпоночной поляризацией корпусов, что исключает неправильное соединение ответных частей.

Корпус металлический, изолятор выполнен из карболита. Монтажная часть — кабельная с прямым патрубком (исполнение КУЭ). Тип разъёма — негерметичный. Контакты имеют серебряное или золотое покрытие; изделие выпускается в экранированном варианте.

Основные электрические и эксплуатационные характеристики:

• рабочий ток на контакт — от 4 до 36 А;
• максимальное рабочее напряжение — 700 В;
• количество циклов сочленения — до 500;
• рабочая температура — от минус 60 до плюс 100 градусов Цельсия;
• монтаж — пайкой;
• исполнение — всеклиматическое.

Совместимость и применение

Разъёмы серии 2РМТ не взаимосочленяемы с изделиями серии 2РМДТ из-за разных схем расположения контактов. При подборе ответной части это необходимо учитывать. Разъём подходит для экранированных и неэкранированных кабелей.

Благодаря всеклиматическому исполнению и стойкости к широкому диапазону температур, 2РМТ18КУЭ7Ш1В1В применяется для приборных и кабельных соединений в различных отраслях электроники и электротехники. Типовые области использования:

1. соединение кабельных линий с приборами и блоками аппаратуры;
2. внутренний объёмный монтаж в электронных устройствах;
3. цепочки постоянного и переменного тока частотой до 3 МГц;
4. оборудование, работающее в сложных климатических условиях.

Резьбовое сочленение с одношпоночной поляризацией обеспечивает надёжную фиксацию и правильную ориентацию контактов при эксплуатации в условиях вибрации и перепадов температур.

Ключевые сведения

• артикул — 20335;
• категория — 2РМТ18;
• производитель — «Элекон»;
• приёмка — «5»;
• год выпуска — 2015;
• технические условия — ГЕ0.364.126ТУ.
