Назначение разъема 2РМТ18КУЭ7Ш1В1В

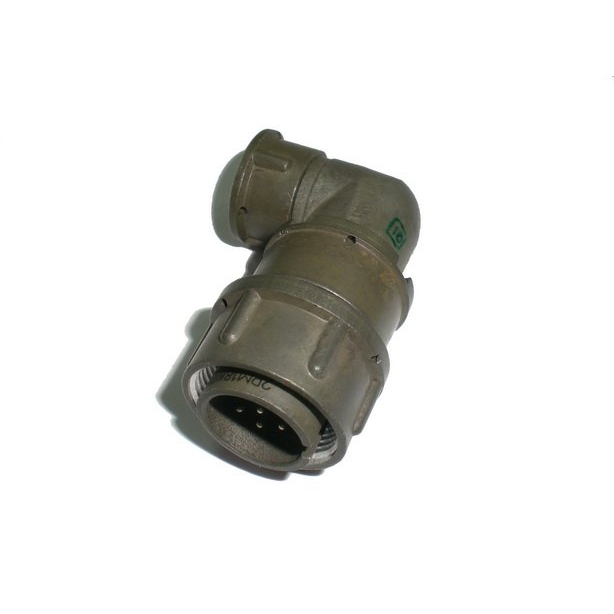

Разъем цилиндрический низкочастотный кабельный серии 2РМТ с условным обозначением 2РМТ18КУЭ7Ш1В1В «5» производства завода «Элекон» предназначен для внутреннего объемного монтажа в электрических цепях постоянного и переменного тока частотой до приблизительно 3 МГц. Изделие применяется для электрического соединения кабелей и проводов внутри блоков, стоек, пультов и других устройств, где требуется надежная разъемная коммутация при ограниченных габаритах посадочного места. Условный размер корпуса — 18, что определяет габаритные размеры и посадочный диаметр. Обозначение «5» в маркировке относится к виду приемки и контроля и соответствует требованиям типовых технических условий на серию 2РМТ, например ГЕ0.364.126ТУ или аналогичных ТУ завода-изготовителя.

Подтвержденные конструктивные и электрические особенности

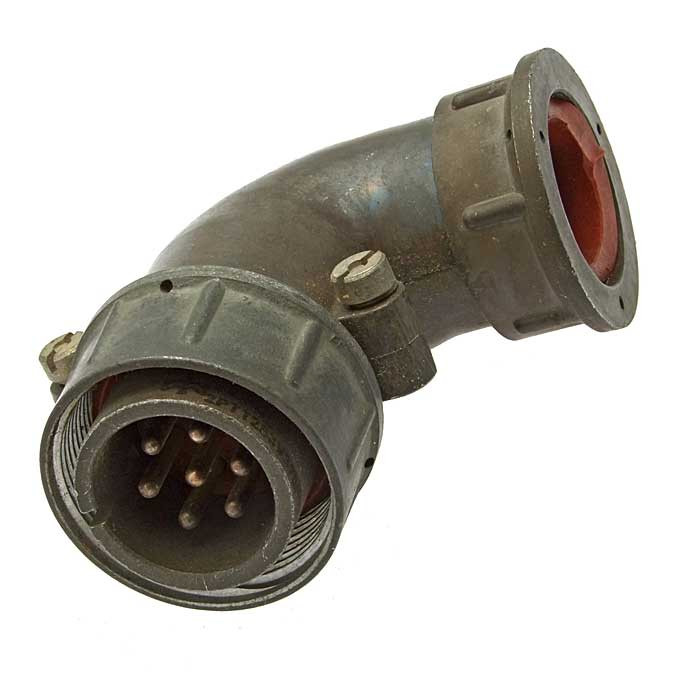

Разъем имеет семь контактов, размещенных в круговом карболитовом изоляторе, который установлен в металлическом корпусе. Контакты выполнены диаметром около 1 мм и рассчитаны на пайку навесного монтажа на кабель или провод. Корпус металлический, экранированный, негерметичный, кабельного исполнения. Сочленение резьбовое, поляризация корпусов одношпоночная, что обеспечивает правильную ориентацию ответных частей при подключении и исключает ошибочную стыковку. Гарантированное число сочленений — порядка 500 циклов. Максимальное рабочее напряжение достигает примерно 700 В в зависимости от схемы и нагрузки. Рабочий ток на контакт составляет от 4 А до приблизительно 36 А в зависимости от конкретного варианта исполнения и условий охлаждения. Диапазон рабочих температур среды — от минус 60 градусов Цельсия до примерно плюс 100 градусов Цельсия, что соответствует всеклиматическому исполнению.

Основные технические характеристики

• Серия: 2РМТ, цилиндрический низкочастотный кабельный разъем.
• Условный размер корпуса: 18.
• Количество контактов: 7, диаметр контакта около 1 мм.
• Тип монтажа: пайка навесного монтажа на кабель или провод, объемный монтаж.
• Вид сочленения: резьбовое, поляризация одношпоночная.
• Ресурс сочленений: порядка 500 циклов.
• Рабочее напряжение: до приблизительно 700 В в зависимости от схемы и нагрузки.
• Рабочий ток на контакт: от 4 А до примерно 36 А в зависимости от исполнения и условий охлаждения.
• Диапазон рабочих температур: от минус 60 до примерно плюс 100 градусов Цельсия.
• Исполнение корпуса: металлический, экранированный, негерметичный.
• Приемка: «5».
• Год выпуска: 2014.

Применение и совместимость

Разъем ориентирован на применение в составе кабельных сборок и внутриобъектового монтажа радиоэлектронной аппаратуры, приборов и электротехнических изделий. Благодаря экранированному металлическому корпусу и всеклиматическому диапазону температур он подходит для эксплуатации в условиях повышенных и пониженных температур, а также в составе оборудования, где предъявляются требования к помехозащищенности соединительного узла. Диаметр контактов около 1 мм и пайка навесного монтажа определяют область его использования в жгутах и кабелях с проводами соответствующего сечения, рассчитанными на указанные токовые нагрузки.

Серия 2РМТ и серия 2РМДТ имеют разные схемы расположения контактов и не являются взаимозаменяемыми без перекоммутации. Поэтому при подборе ответной части и замене изделия необходимо учитывать схему расположения контактов и конструкцию корпуса конкретного исполнения, а обозначение «5» в маркировке подтверждает соответствие изделия требованиям приемки и типовых технических условий завода-изготовителя.
