Назначение разъёма

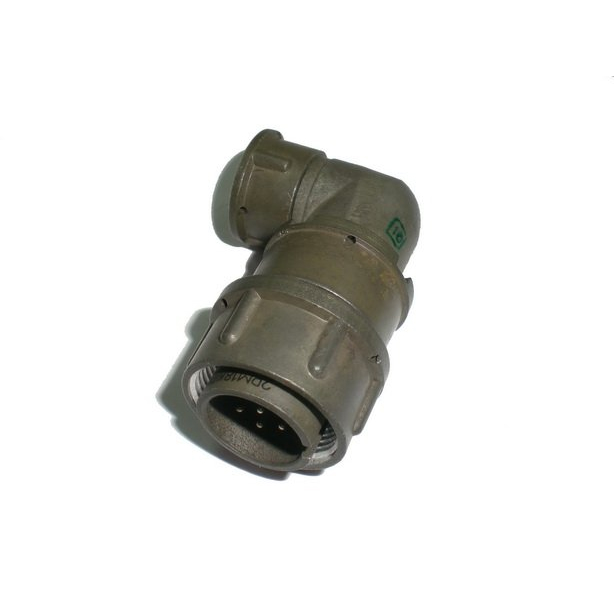

2РМТ18КУЭ7Ш1В1В — это цилиндрический низкочастотный разъём-вилка производства завода «Элекон» в исполнении «5». Изделие предназначено для внутреннего объёмного монтажа и применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц. Разъём соответствует техническим условиям ГЕ0.364.126ТУ.

Конструкция ориентирована на пайку и допускает как экранированный, так и неэкранированный монтаж с кабелем. Исполнение негерметичное. Такой разъём востребован там, где требуется надёжное механическое соединение и стабильный электрический контакт в условиях умеренных и повышенных нагрузок.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие его применение и совместимость с ответными частями.

• Условный размер корпуса: 18.
• Количество контактов: 7, диаметр контакта 1 мм.
• Метод сочленения: резьбовой, с одношпоночной поляризацией корпусов.
• Покрытие контактов: серебро, обозначение «В».
• Рабочий ток на контакт: от 4 до 36 А.
• Максимальное рабочее напряжение: 700 В.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Количество сочленений: до 500.
• Корпус: металлический.
• Изолятор: карболит.

Приёмка и год выпуска

Товар имеет приёмку «5». Год выпуска — 2013. Эти сведения указаны в характеристиках и подтверждают принадлежность изделия к партии с соответствующей отметкой приёмки.

Конструкция и особенности

Разъём выполнен в виде кабельной вилки. На чертеже показаны габаритные размеры, вид корпуса и расположение контактов, что упрощает подготовку к монтажу и подбор ответной части. Резьбовое сочленение обеспечивает плотную фиксацию и предотвращает самопроизвольное расхождение соединения при вибрации.

Одношпоночная поляризация корпусов исключает неправильную стыковку: вилка и розетка соединяются только в одном положении, что защищает контакты и цепи от ошибок при сборке. Серебряное покрытие контактов снижает переходное сопротивление и способствует стабильной работе при токах от 4 до 36 А на контакт.

Металлический корпус и карболитовый изолятор обеспечивают механическую прочность и электроизоляционные свойства. Экранированный вариант монтажа позволяет снизить влияние помех, что важно при работе в цепях частотой до 3 МГц.

Применение

Разъём применяется для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока частотой до 3 МГц. Он подходит для соединения кабельных линий с оборудованием, где требуется пайка проводников и надёжное разъёмное соединение.

1. Монтаж выполняется пайкой с соблюдением полярности благодаря одношпоночной поляризации.
2. Допускается экранированный или неэкранированный вариант подключения кабеля.
3. Изделие рассчитано на рабочие температуры от минус 60 до плюс 100 градусов Цельсия.
4. Ресурс сочленений — до 500 циклов, что определяет область применения при периодическом подключении и отключении.

Перед установкой рекомендуется сверить расположение контактов по чертежу и убедиться в соответствии условного размера корпуса 18 ответной части. Исполнение «5» и приёмка «5» указаны в маркировке и характеристиках товара.
