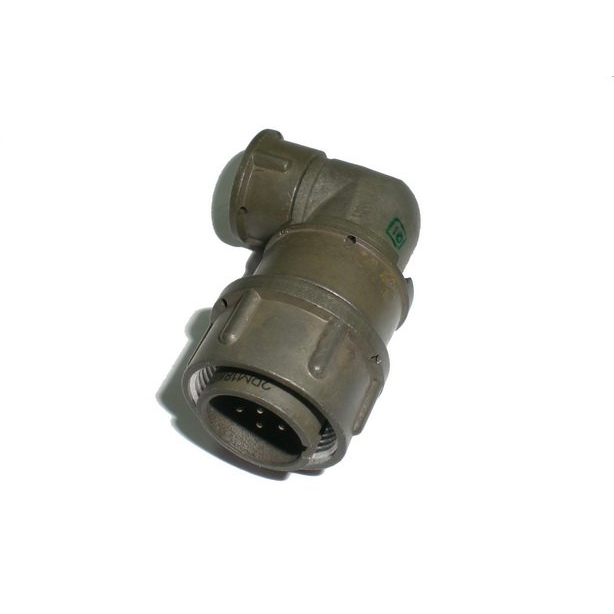

Назначение разъема 2РМТ18КУЭ7Ш1В1В

Разъем 2РМТ18КУЭ7Ш1В1В производства «Элекон» относится к цилиндрической серии 2РМТ и предназначен для монтажа внутри оборудования. Изделие применяется в электрических цепях постоянного и переменного тока с частотой до нескольких мегагерм, в том числе во всеклиматическом исполнении. Основная задача разъема — соединение кабельных и приборных линий, включая экранированные, в аппаратуре радиоэлектроники, автоматики и промышленного оборудования.

Конструкция ориентирована на внутренний объемный монтаж, то есть установку внутри прибора, блоков и шкафов. Артикул изделия — 20331, категория — 2РМТ18.

Расшифровка обозначения и конструктивные особенности

Маркировка разъема содержит несколько групп символов, каждая из которых указывает на конкретные свойства изделия.

• 2РМТ — серия цилиндрических низкочастотных разъемов.
• 18 — условный размер корпуса, определяющий типоразмер и посадочный диаметр резьбового сочленения.
• КУЭ — конструктивное исполнение: кабельный, всеклиматический, с экранированием корпуса.
• 7Ш — число контактов 7, штыревой тип (вилка).
• 1В1В — покрытие контактов серебром (обозначение В), один тип поляризации и исполнение, соответствующее внутреннему монтажу.
• «5» — вид приемки по соответствующей системе ОТК/ПК, указывающий на категорию качества и документального оформления партии.

Корпус разъема металлический, изолятор выполнен из карболита, что обеспечивает достаточную механическую и тепловую стойкость. Сочленение резьбовое, выдерживает порядка 500 циклов. Монтаж контактов — объемный с пайкой на кабель или провод; реализуется как для экранированных, так и для неэкранированных кабелей, при этом изменяется тип патрубка и гайки.

Технические характеристики

• Количество контактов: 7 штыревых.
• Максимальное рабочее напряжение: до порядка 560–700 В постоянного или переменного тока в зависимости от технических условий и конкретной серии.
• Рабочий ток на контакт: типично от 4 А до примерно 30–36 А в зависимости от схемы и нагрева.
• Диапазон рабочих температур: приблизительно от –60 °C до +100 °C, что соответствует всеклиматическому исполнению.
• Приемка: «5».
• Год выпуска: 2010.

Применение и условия эксплуатации

Разъем выполнен во всеклиматическом исполнении по ГЕ0.364.126ТУ или аналогичным техническим условиям, что позволяет использовать его в условиях перепада температур, вибраций и повышенной влажности. Изделие подходит для соединения электрических цепей в составе радиоэлектронной аппаратуры, систем автоматики и промышленного оборудования, где требуется надежное резьбовое сочленение и экранирование корпуса.

Благодаря металлическому корпусу и карболитовому изолятору разъем сохраняет работоспособность при механических и тепловых нагрузках, характерных для внутреннего объемного монтажа. Для экранированных линий применяется соответствующий патрубок, обеспечивающий целостность экрана, а для неэкранированных — стандартный вариант монтажа.
