Назначение

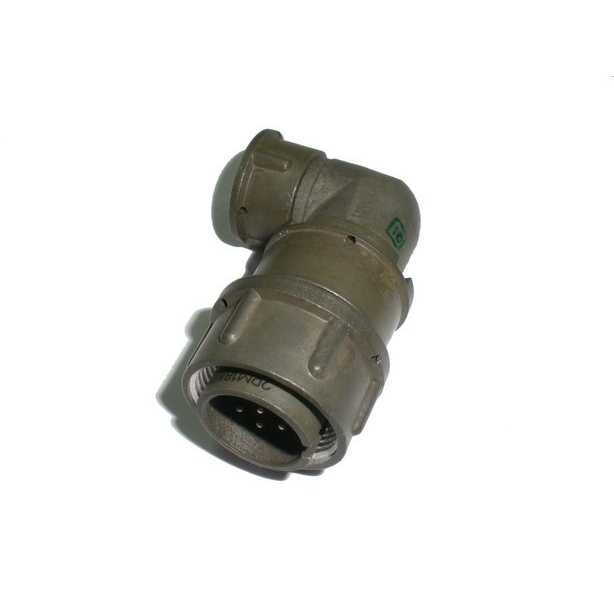

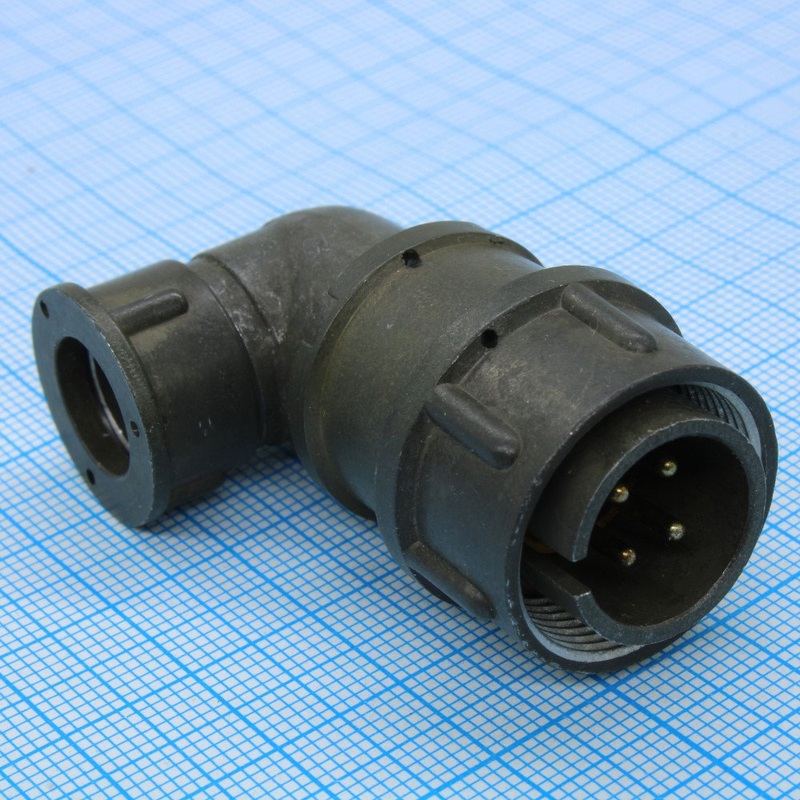

Соединитель 2РМТ18КУЭ7Ш1В1В (артикул 80228) относится к серии отечественных цилиндрических низкочастотных электрических соединителей типа 2РМ/2РМТ. Это негерметичный кабельный соединитель, обычно выполняемый в виде вилки, который предназначен для коммутации цепей постоянного и переменного тока с частотой до 3 МГц.

Основное применение — подключение кабелей к распределительным щитам, радиоэлектронной аппаратуре и промышленным устройствам. Соединитель востребован в тех случаях, когда требуется надёжное разъёмное соединение при умеренных токах и напряжениях, а также стойкость к воздействию климатических факторов.

Конструкция и маркировка

Корпус соединителя изготавливается из алюминиевого сплава, например АЛ-11. Это обеспечивает небольшой вес при достаточной механической прочности. Маркировка 2РМТ18КУЭ7Ш1В1В построена по стандартной схеме и несёт следующую смысловую нагрузку:

• 2РМТ — обозначение серии цилиндрических низкочастотных соединителей.
• 18 — условный типоразмер (номер габарита) корпуса.
• К — кабельное исполнение корпуса.
• У — особое исполнение (например, усиленный контактный узел или улучшенные изоляционные свойства).
• Э — электрический соединитель.
• 7Ш1В1В — конкретное исполнение контактного узла, включая теплостойкость и климатическое исполнение (всеклиматическое, до +100 °C).

Таким образом, буквенно-цифровой код полностью определяет конструктивные и эксплуатационные свойства изделия, а не только его габарит.

Электрические параметры

Максимальное рабочее напряжение составляет до 560 В постоянного или переменного тока; в ряде источников указывается альтернативное значение до 700 В. Электрическая прочность изоляции при 560 В достигает около 1850 В (амплитудное значение), при 700 В — порядка 2300 В. Сопротивление изоляции — не менее 1000–5000 МОм по разным данным, что типично для низкочастотных промышленных соединителей.

Ток на один контакт — ориентировочно до 7 А в зависимости от конкретного исполнения и условий эксплуатации. Сопротивление одного контакта — не более примерно 5 мОм, ёмкость между соседними контактами — не более 6 пФ. Такие параметры обеспечивают стабильную передачу сигнала и питания в низкочастотных цепях.

Климатические и механические свойства

Температурный диапазон эксплуатации — примерно от −60 до +100 °C. В некоторых спецификациях встречается указание 0…+70 °C, что зависит от условий стандарта и конкретной партии. Соединитель рассчитан на несколько сотен циклов сочленения и расчленения — до 500 циклов, а наработка при длительной эксплуатации может достигать порядка 5000 часов.

Усилие расчленения пары «вилка–розетка» обычно не превышает около 88 Н (примерно 9 кгс), что является типовым значением для разъёмов данного класса. Контакты чаще всего имеют серебряное покрытие, на что указывает обозначение «В» в конце маркировки; это снижает переходное сопротивление и улучшает коррозионную стойкость.

Применение и совместимость

Соединитель 2РМТ18КУЭ7Ш1В1В применяется в составе кабельных сборок, распределительных устройств, измерительной и радиоэлектронной аппаратуры. Он может использоваться как самостоятельно, так и в паре с ответной частью соответствующего типоразмера серии 2РМ/2РМТ.

При подборе ответной части и монтаже следует учитывать типоразмер 18, кабельное исполнение корпуса и конкретное исполнение контактного узла 7Ш1В1В. Совместимость с другими типоразмерами серии 2РМТ не гарантируется без проверки по стандарту. Для точного подбора рекомендуется сравнивать маркировку с ближайшими типоразмерами 2РМТ/2РМ и сверять электрические параметры с условиями конкретной цепи.
