Назначение соединителя 2РМТ18КУЭ7Ш1В1В

2РМТ18КУЭ7Ш1В1В — это цилиндрический низкочастотный электрический соединитель тропикоустойчивого исполнения из серии 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется там, где требуется надёжное разъёмное соединение кабелей, в том числе экранированных, и обеспечивает стабильную передачу сигнала и питания между отдельными блоками, узлами и приборами.

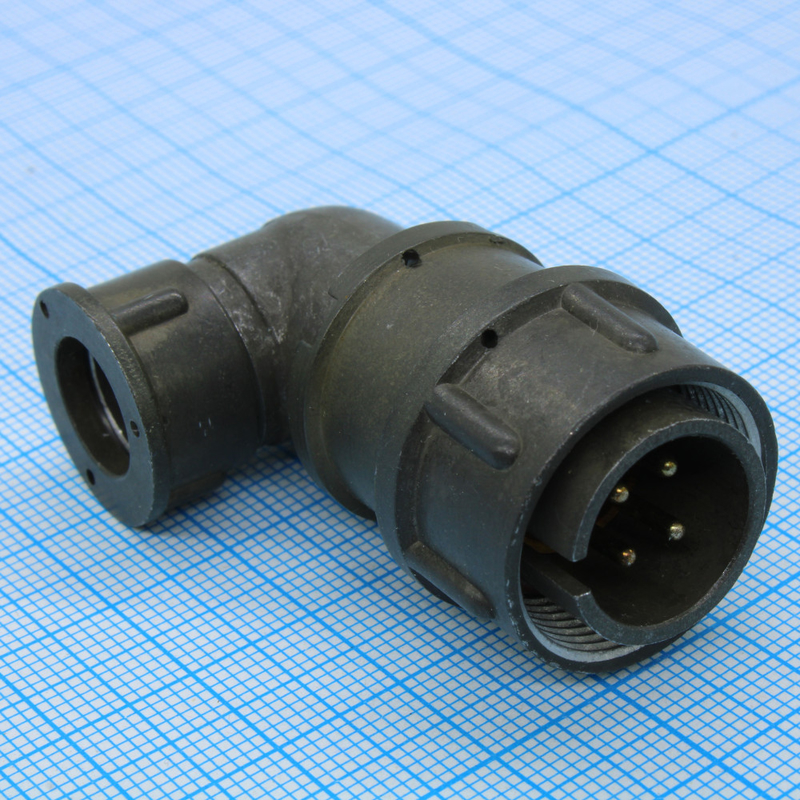

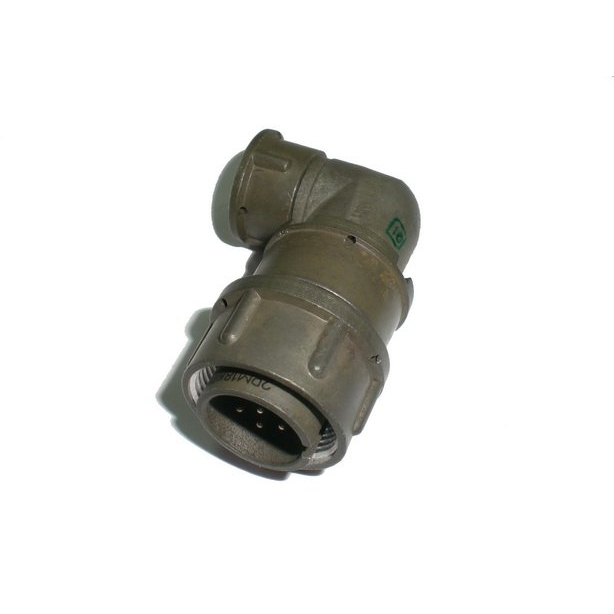

Конструктивно изделие представляет собой кабельную вилку, которая работает в паре с ответной розеткой. Соединитель негерметичный, что определяет область его применения — закрытые объёмы и помещения, где исключено прямое воздействие влаги под давлением. Тропикоустойчивое исполнение делает его пригодным для эксплуатации в условиях повышенной влажности и температуры, характерных для тропического и морского климата.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМТ18КУЭ7Ш1В1В содержит полную информацию о конструкции и исполнении изделия. Каждый элемент обозначения указывает на конкретный параметр:

• 2РМТ — серия цилиндрических низкочастотных соединителей тропикоустойчивого исполнения.
• 18 — посадочный диаметр корпуса, равный 18 мм.
• К — конструктивное исполнение корпуса.
• У — наличие углового патрубка для ввода кабеля.
• Э — гайка для экранированного кабеля, обеспечивающая надёжное крепление экрана.
• 7 — количество контактов в соединителе.
• Ш — тип изделия: кабельная вилка.
• 1 — конструктивное исполнение контактной части.
• В1В — контакты диаметром 1,0 мм с серебряным покрытием.

Фиксация сочленённого положения резьбовая, с одношпоночной поляризацией. Такое решение исключает неправильное соединение вилки и розетки и обеспечивает механическую устойчивость к вибрационным и ударным нагрузкам. Угловой патрубок позволяет прокладывать кабель под углом к оси соединителя, что удобно в стеснённых условиях монтажа. Монтаж осуществляется пайкой внутренним способом.

Подтверждённые технические характеристики

Электрические параметры соединителя обеспечивают его работу в цепях с достаточно высокими напряжениями и токами. Максимальное рабочее напряжение достигает от 560 до 700 В. Токовая нагрузка на один контакт составляет до 7–8 А, а суммарная нагрузка на весь соединитель — до 40 А. Такие показатели позволяют использовать изделие как для слаботочных сигнальных цепей, так и для цепей питания малой и средней мощности.

Изоляционные свойства подтверждаются следующими значениями: сопротивление изоляции не менее 5000 МОм, электрическая прочность изоляции от 1850 до 2300 В в амплитудном значении, ёмкость между контактами не более 6 пФ.
