Назначение разъёма 2РМТ18КУЭ7Ш1В1В

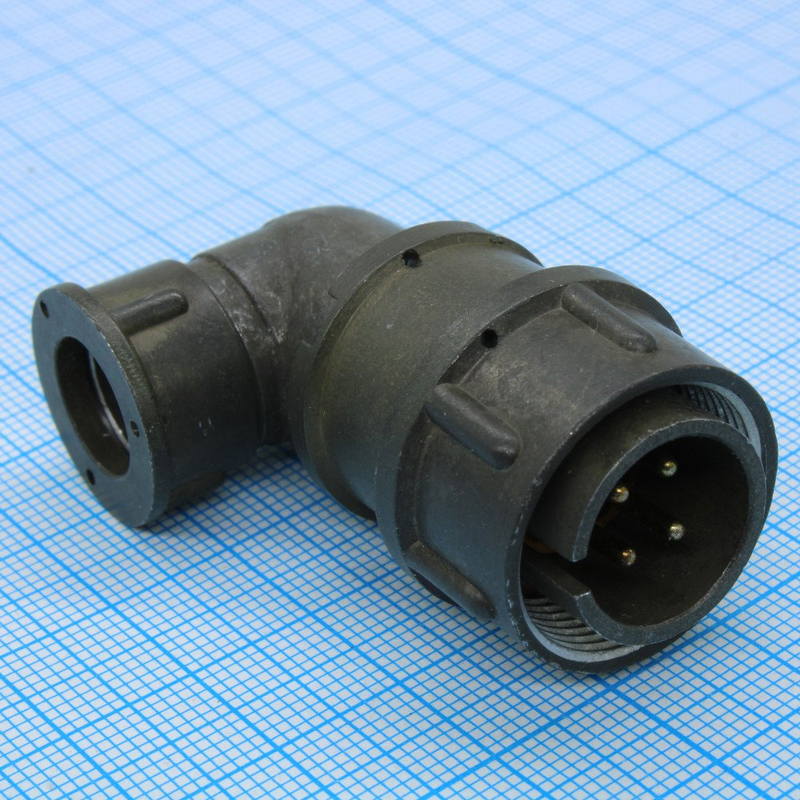

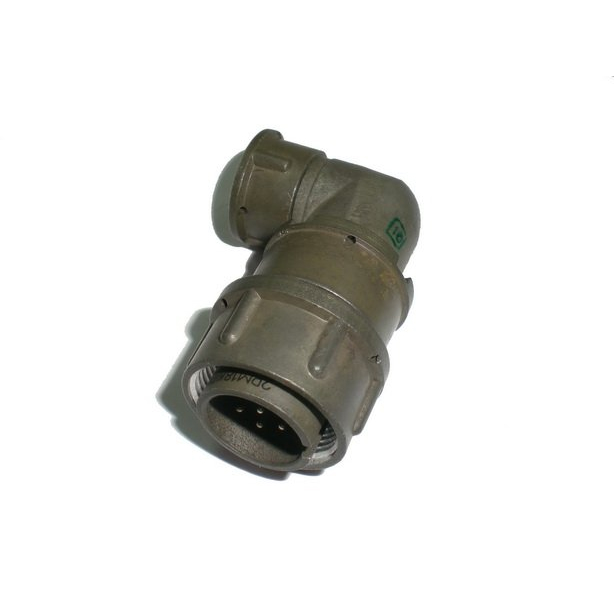

2РМТ18КУЭ7Ш1В1В — это цилиндрический низкочастотный разъём серии 2РМТ, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие применяется для внутреннего объёмного монтажа пайкой с экранированным кабелем, обеспечивая надёжное электрическое соединение и защиту передаваемого сигнала от внешних помех.

Разъём востребован в радиоэлектронной аппаратуре специального и общепромышленного назначения, где требуется стабильная коммутация низкочастотных сигналов, цепей питания и управления. Благодаря всеклиматическому исполнению и теплостойкости до 100 °C он сохраняет работоспособность в широком диапазоне условий эксплуатации.

Расшифровка обозначения

Маркировка 2РМТ18КУЭ7Ш1В1В содержит полную информацию о конструкции и исполнении изделия:

• 2РМТ — тип разъёма серии 2РМТ;
• 18 — размер корпуса;
• КУ — кабельное исполнение;
• П — прямой патрубок;
• Э — гайка для экранированного кабеля;
• 7 — количество контактов;
• Ш1 — сочетание контактов 1;
• В — покрытие серебром;
• В — всеклиматическое исполнение, теплостойкость до 100 °C.

Подтверждённые технические характеристики

Ключевые электрические и эксплуатационные параметры разъёма 2РМТ18КУЭ7Ш1В1В приведены ниже.

• Номинальный ток на контакт: до 10 А (зависит от конкретной конфигурации и размера контактов);
• Рабочее напряжение: до 700 В переменного тока и до 1000 В постоянного тока;
• Сопротивление изоляции: не менее 5000 МОм;
• Сопротивление контактов: не более 2,5 мОм;
• Количество циклов сочленения-расчленения: не менее 500;
• Диапазон рабочих температур: от минус 60 °C до плюс 100 °C;
• Виброустойчивость: до 5000 Гц с ускорением до 20 g;
• Удароустойчивость: до 100 g.

Вид сочленения — резьбовой, что обеспечивает надёжную фиксацию и устойчивость к вибрациям. Степень защиты соответствует требованиям для всеклиматического исполнения (В), то есть изделие устойчиво к воздействиям окружающей среды.

Материалы изготовления

Корпус разъёма выполнен из алюминиевого сплава с защитным покрытием (анодирование). Контакты изготовлены из латуни или бронзы с серебряным покрытием, что снижает переходное сопротивление и повышает износостойкость. Изолятор выполнен из термореактивной пластмассы, обеспечивающей высокие диэлектрические свойства, например из материала АГ-4В.

Области применения

Разъём 2РМТ18КУЭ7Ш1В1В широко применяется в следующих сферах:

1. радиоэлектронная аппаратура специального и общепромышленного назначения;
2. системы управления и автоматизации;
3. измерительная техника и приборы;
4. военная и аэрокосмическая промышленность, благодаря высокой надёжности и способности работать в широком диапазоне условий;
5. различные виды наземного, воздушного и морского транспорта;
6. оборудование для коммутации низкочастотных сигналов, цепей питания и управления.

В каталогах и документации на аналогичные модели серии 2РМТ в качестве производителя указан завод «Элекон».
