Назначение соединителя

2РМТ18КУЭ7Ш1А1В — цилиндрический низкочастотный соединитель производства завода «Элекон». Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется надёжное электрическое соединение кабельных линий с приборами и оборудованием, в том числе в условиях воздействия внешних дестабилизирующих факторов.

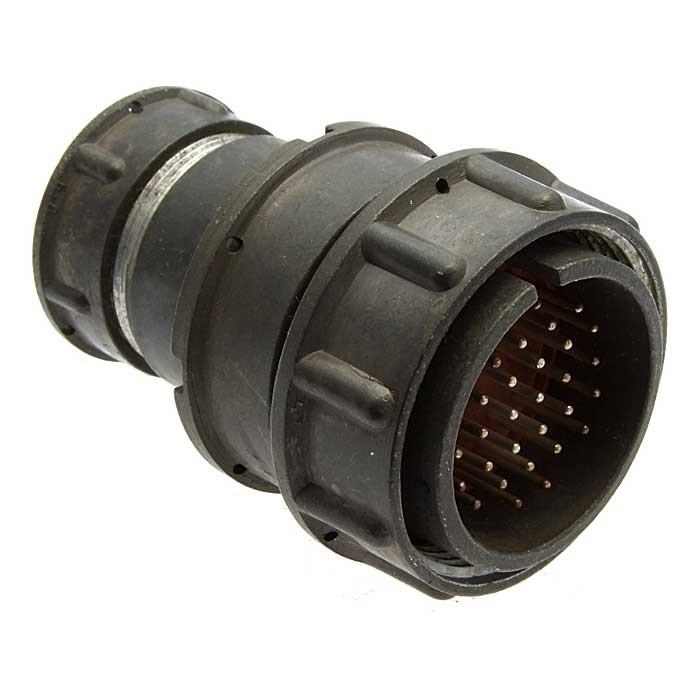

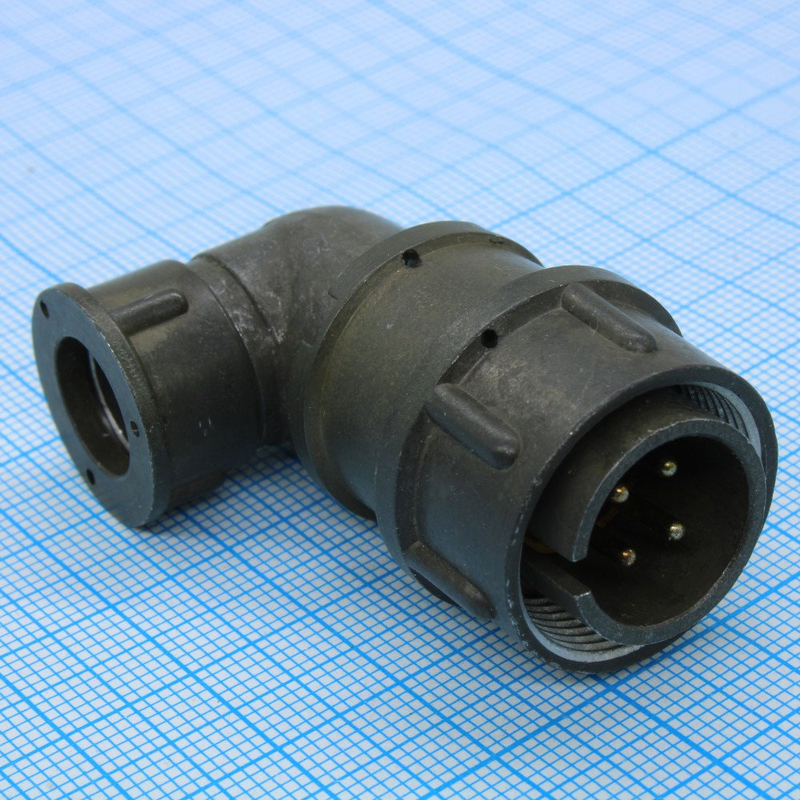

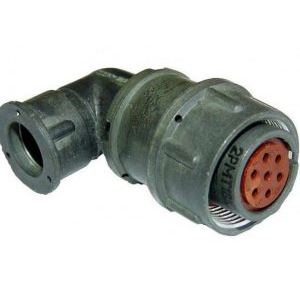

Соединитель относится к серии 2РМТ, то есть к разъёмам внутреннего объёмного монтажа. Корпус выполнен в кабельном исполнении с угловым патрубком, что позволяет подводить кабель под углом к оси разъёма и удобно компоновать жгут в стеснённом пространстве приборного блока или шкафа.

Расшифровка обозначения

Маркировка 2РМТ18КУЭ7Ш1А1В содержит полную информацию об исполнении изделия. Её удобно представить в виде списка:

• 2РМТ — серия разъёмов внутреннего объёмного монтажа;
• 18 — условный размер корпуса;
• К — кабельный корпус;
• У — угловой патрубок;
• Э — экранированный вариант;
• 7 — ток на контакт, равный 7 А;
• Ш — штыревой контакт;
• 1А — золотое покрытие контактов, теплостойкость до +100 °C;
• 1В — всеклиматическое исполнение.

Такая расшифровка позволяет быстро подобрать совместимые ответные части и оценить пригодность соединителя для конкретного проекта без обращения к дополнительной документации.

Подтверждённые электрические характеристики

Соединитель рассчитан на токовую нагрузку до 7 А на одиночный контакт и до 40 А суммарно по всем контактам. Максимальное рабочее напряжение составляет 560 В, а испытательное напряжение достигает 1850 В в нормальных условиях. Сопротивление контактов — не более 5 мОм, что обеспечивает стабильность электрического соединения и малые потери при передаче сигнала или питания.

Контактная группа выполнена со штыревыми контактами и золотым покрытием, которое снижает переходное сопротивление и повышает коррозионную стойкость. Для монтажа подходит пайка проводов сечением 0,5 мм².

Условия эксплуатации и устойчивость к воздействиям

Рабочий диапазон температур соединителя — от минус 60 °C до плюс 100 °C. Изделие сохраняет работоспособность при вибрациях с ускорением до 1000 м/с², при ударах с ускорением до 5000 м/с², а также при пониженном давлении вплоть до 10 в минус двенадцатой степени миллиметров ртутного столба. Совокупность этих параметров соответствует всеклиматическому исполнению 1В.

Корпус соединителя экранирован, что уменьшает влияние внешних электромагнитных помех на передаваемый сигнал. Сочленение частей разъёма обеспечивается резьбовым соединением, а одношпоночная поляризация корпусов исключает неправильную стыковку и защищает контакты от повреждения при монтаже.

Область применения

Благодаря сочетанию электрических и эксплуатационных параметров 2РМТ18КУЭ7Ш1А1В применяется для надёжного соединения в промышленных и приборных системах. Его используют в составе кабельных сборок, соединяющих блоки управления, датчики и исполнительные механизмы, где требуется стойкость к вибрации, ударам, широкому диапазону температур и пониженному давлению.

Всеклиматическое исполнение допускает эксплуатацию изделия в различных климатических зонах, а угловой кабельный патрубок и экранированный корпус делают его удобным для монтажа в ограниченном объёме аппаратуры. Соединитель подходит для цепей постоянного и переменного тока частотой до 3 МГц и обеспечивает стабильную работу при токах до 7 А на контакт.
