Назначение разъёма 2РМТ18КУЭ7Г1В1В

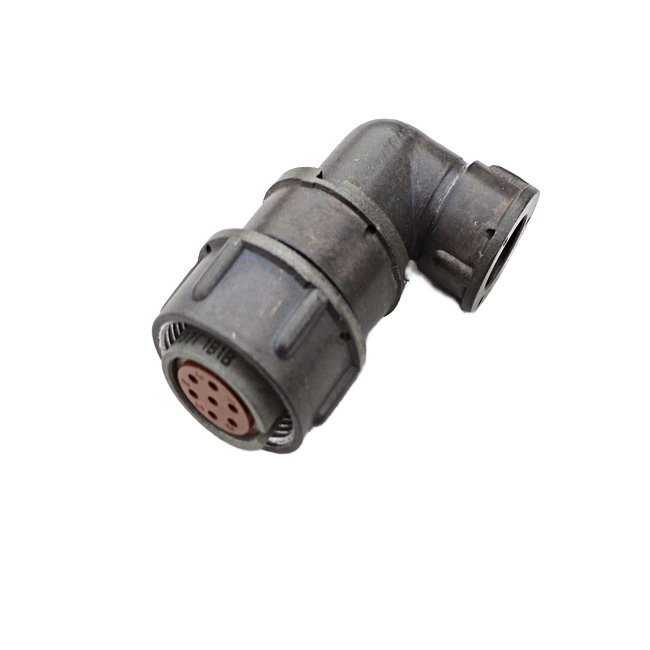

2РМТ18КУЭ7Г1В1В — это цилиндрический низкочастотный кабельный разъём (розетка) производства АО «Элекон» (Казань), относящийся к серии 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц. Разъём применяется для коммутации кабельных линий в составе промышленной, военной и транспортной аппаратуры, где требуются надёжное соединение и стойкость к жёстким условиям эксплуатации.

Конструктивно разъём негерметичный, цилиндрический, кабельный, с угловым экранированным патрубком, что отражено в буквенном обозначении КУЭ. Такое исполнение позволяет организовать подключение кабеля под углом к оси разъёма и обеспечить экранирование цепи, снижая влияние помех.

Подтверждённые технические особенности

Ниже перечислены характеристики, подтверждённые для данной модели. Значения приведены в соответствии с описанием изделия и техническими условиями серии 2РМТ.

• Корпус имеет условный размер 18 и выполнен из металла; изолятор изготовлен из карболита.
• Количество контактов — 7, номинальный рабочий ток около 7 А на один контакт, общая нагрузка — до порядка 40 А.
• Рабочее напряжение не превышает примерно 560 В; в ряде источников указывается значение до 700 В.
• Частота тока — до 3 МГц.
• Контакты имеют благородное покрытие (золото или серебро), что обеспечивает стабильность переходного сопротивления и коррозионную стойкость.
• Соединение с вилкой — резьбовое, с накидной гайкой M20 на 1.
• Допускается объёмный монтаж или монтаж пайкой.
• Количество гарантированных циклов соединения и разъединения — около 500.
• Рабочий температурный диапазон — примерно от минус 60 °C до плюс 100 °C.
• Исполнение всеклиматическое, с тропикоустойчивостью.

Применение и условия эксплуатации

Разъём 2РМТ18КУЭ7Г1В1В применяется в составе промышленной, военной и транспортной аппаратуры. Благодаря всеклиматическому исполнению и тропикоустойчивости он может эксплуатироваться в условиях повышенной влажности, перепадов температур и других неблагоприятных факторов внешней среды. Широкий температурный диапазон от минус 60 °C до плюс 100 °C позволяет использовать изделие в жёстких климатических зонах.

Монтаж разъёма производится на кабель. Соединение с ответной вилкой осуществляется посредством резьбовой накидной гайки M20 на 1, что обеспечивает механическую прочность и устойчивость к вибрационным нагрузкам. Для подключения проводников предусмотрены объёмный монтаж или пайка. Благородное покрытие контактов способствует сохранению стабильного переходного сопротивления на протяжении всего срока службы, а ресурс в 500 циклов соединения и разъединения достаточен для большинства задач, где не требуется частая коммутация.

Изделие соответствует отечественным техническим условиям и стандартам серии 2РМТ. При подборе ответных частей и принадлежностей следует учитывать условный размер корпуса 18, количество контактов 7 и тип резьбового соединения M20 на 1.
