Назначение и область применения

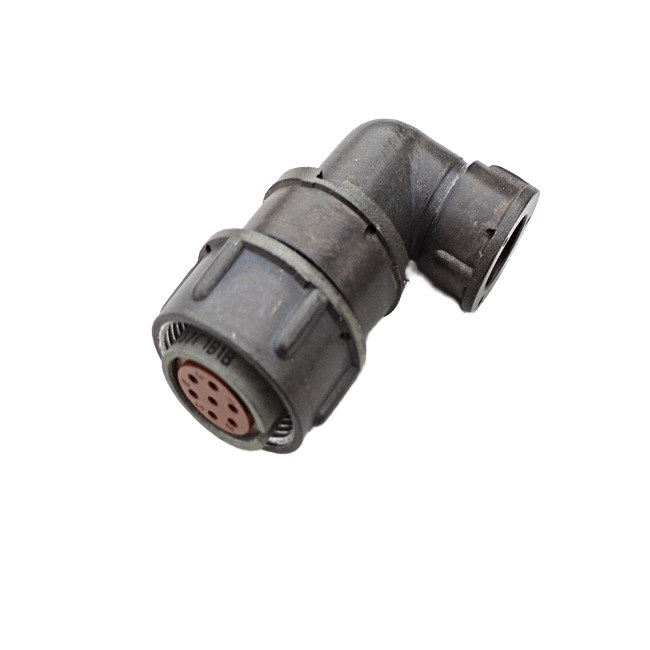

2РМТ18КУЭ7Г1В1В — кабельная розетка с угловым патрубком для экранированного кабеля, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие применяется в промышленных и технических системах, где требуется надёжное соединение при воздействии экстремальных эксплуатационных факторов. Розетка подходит для внутреннего объёмного монтажа.

Конструкция с угловым патрубком обеспечивает ввод экранированного кабеля под углом, что упрощает компоновку жгутов и снижает механическую нагрузку на кабель в стеснённых условиях монтажа. Экранирование кабеля в сочетании с металлическим корпусом соединителя позволяет снизить уровень электромагнитных помех и обеспечить стабильную передачу сигнала в цепях частотой до 3 МГц.

Подтверждённые технические особенности

Розетка оснащена 7 гнёздами (контактами) диаметром 1 мм с серебряным покрытием, что обозначено индексом «В» в маркировке. Токовая нагрузка на одиночный контакт составляет 7 А, суммарная нагрузка на соединитель — до 40 А. Максимальное рабочее напряжение — 560 В, испытательное напряжение — до 1850 В в нормальных условиях.

• Теплостойкость до +100 °C, что соответствует индексу «1» в обозначении.
• Всеклиматическое исполнение, обозначенное буквой «В».
• Рабочая температура — от минус 60 °C до плюс 100 °C.
• Стойкость к вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с².
• Стойкость к механическим ударам с ускорением до 5000 м/с².
• Стойкость к линейному ускорению 2000 м/с².
• Работоспособность при пониженном давлении до 133,32·10⁻¹² Па и повышенном давлении до 506 кПа.
• Защита от влажного тепла, инея, соляного тумана и других внешних факторов.

Перечисленные параметры подтверждают принадлежность изделия к классу соединителей повышенной надёжности, рассчитанных на длительную эксплуатацию в тяжёлых условиях.

Применение и условия эксплуатации

2РМТ18КУЭ7Г1В1В применяется для внутреннего объёмного монтажа в промышленных и технических системах, включая оборудование, подверженное вибрационным, ударным и климатическим воздействиям. Благодаря всеклиматическому исполнению и расширенному температурному диапазону розетка сохраняет рабочие характеристики при воздействии влажного тепла, инея и соляного тумана.

Угловой патрубок для экранированного кабеля и серебряное покрытие контактов обеспечивают надёжный электрический контакт и защиту от помех. Изделие востребовано в составе кабельных сборок, соединительных узлов и приборных комплексов, где предъявляются повышенные требования к стойкости к внешним факторам и стабильности электрических параметров в цепях постоянного и переменного тока частотой до 3 МГц.

Артикул: 3294. Категория: 2РМТ18. Год: 2026.
