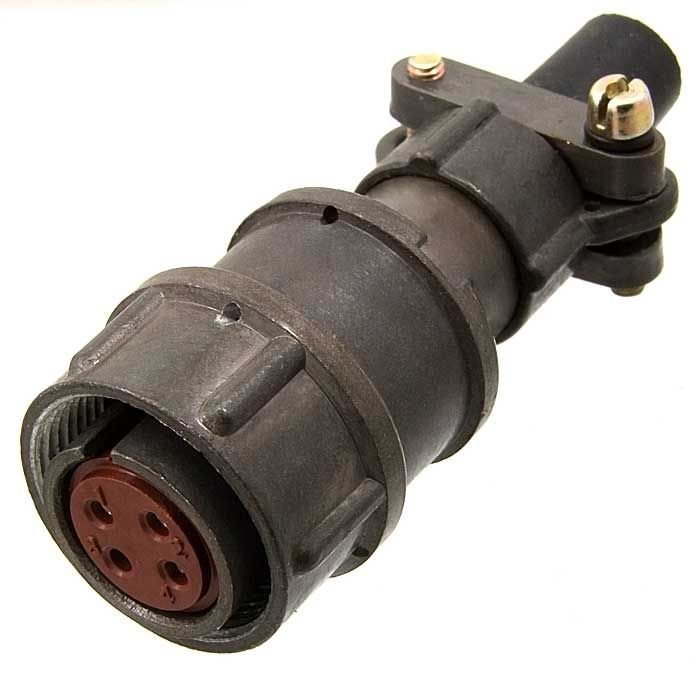

Назначение соединителя 2РМТ18КУЭ7Г1В1В

2РМТ18КУЭ7Г1В1В — низковольтный цилиндрический соединитель серии 2РМТ, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для кабельного соединения при внутреннем объёмном монтаже в радиоэлектронной аппаратуре, включая бортовые и промышленные устройства, где требуется надёжный электрический контакт в жёстких условиях эксплуатации.

Конструкция разъёма ориентирована на использование в составе ответственных систем, к которым предъявляются повышенные требования по стабильности соединения, стойкости к вибрации и воздействию внешней среды. Соединитель относится к категории низковольтных цилиндрических разъёмов и может применяться как в составе кабельных сборок, так и при объёмном монтаже внутри блоков и приборов.

Подтверждённые технические особенности

Ниже перечислены характеристики, указанные для данного исполнения соединителя. Значения приведены в соответствии с описанием серии 2РМТ18КУЭ и конкретного обозначения 2РМТ18КУЭ7Г1В1В.

• Количество контактов — 7.
• Максимальный ток на один контакт — 7 А, суммарный ток на соединитель — до 40 А.
• Максимальное рабочее напряжение — порядка 560–700 В в зависимости от конкретной ревизии исполнения.
• Электрическая прочность изоляции — около 1850 В в нормальных климатических условиях.
• Контакты имеют серебряное покрытие, что обозначено буквой «В» в наименовании и обеспечивает низкое переходное сопротивление и хорошую стойкость к окислению.
• Корпус цилиндрический, кабельный, предназначен для экранированного кабеля.
• Исполнение рассчитано на всеклиматическое применение.
• Рабочий диапазон температур — обычно от примерно минус 60 °C до плюс 180 °C в зависимости от конкретной модификации серии 2РМТ18КУЭ.
• Разъём выдерживает повышенную влажность до примерно 95–98 % при температуре плюс 35 °C.
• Изделие устойчиво к синусоидальной вибрации в широком диапазоне частот и значительным ударным нагрузкам.

Совокупность перечисленных свойств делает соединитель пригодным для бортовых и вибрационно‑нагруженных систем, где важны как электрическая стабильность, так и механическая прочность контактной группы.

Применение и условия эксплуатации

Основная область применения 2РМТ18КУЭ7Г1В1В — кабельные соединения в радиоэлектронной аппаратуре при внутреннем объёмном монтаже. Такие разъёмы востребованы в бортовых и промышленных устройствах, работающих в условиях вибрации, ударных нагрузок и повышенной влажности.

Благодаря цилиндрическому кабельному корпусу и ориентации на экранированный кабель соединитель может использоваться в составе жгутов и кабельных сборок, где требуется защита от электромагнитных помех и надёжная передача сигнала или питания. Серебряное покрытие контактов способствует сохранению стабильного переходного сопротивления при длительной эксплуатации и в условиях окислительного воздействия среды.

Ключевые преимущества для практического использования

1. Высокая стойкость к климатическим воздействиям, включая повышенную влажность.
2. Устойчивость к вибрации и ударам, что важно для бортовой и промышленной техники.
3. Семь контактов при токе до 7 А на контакт и суммарном токе до 40 А позволяют коммутировать как сигнальные, так и силовые цепи.
4. Серебряное покрытие контактов снижает переходное сопротивление и повышает стойкость к окислению.
5. Цилиндрический кабельный корпус рассчитан на экранированный кабель, что помогает снижать уровень помех.

При подборе соединителя следует учитывать конкретную ревизию исполнения, так как максимальное рабочее напряжение и рабочий диапазон температур могут отличаться в зависимости от модификации серии 2РМТ18КУЭ. Для точного применения рекомендуется сверяться с эксплуатационной документацией на конкретное изделие.
