Назначение

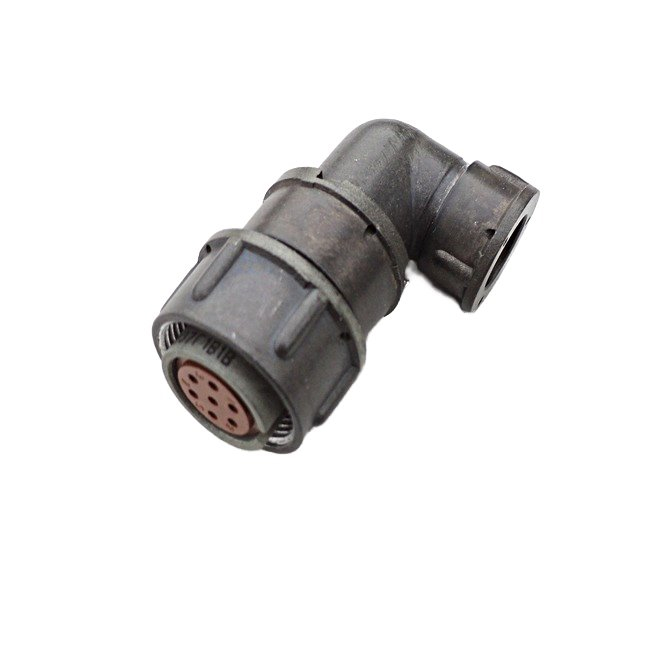

2РМТ18КУЭ7Г1В1В — это электрический разъём (розетка кабельная) из серии цилиндрических соединителей 2РМТ с посадочным диаметром 18 мм. Изделие предназначено для работы в цепях постоянного и переменного тока частотой до 3 МГц. Соединитель применяется для коммутации электрических цепей в составе кабельных сборок и приборных разъёмов, где требуется надёжное механическое соединение и стабильный электрический контакт при воздействии внешних нагрузок.

Разъём относится к категории 2РМТ18 и выпускается как розетка кабельная, то есть монтируется на кабельную часть соединения. Резьбовой вид сочленения обеспечивает фиксацию ответной части и препятствует самопроизвольному расхождению контактов при вибрации и ударах.

Подтверждённые особенности

Электрические параметры соединителя рассчитаны на токовую нагрузку 7 А на одиночный контакт, при этом суммарная нагрузка может достигать 40 А. Максимальное рабочее напряжение составляет от 560 до 700 В. Сопротивление изоляции — не менее 5000 МОм, ёмкость между контактами — не более 6 пФ, электрическая прочность изоляции — от 1850 до 2300 В (амплитудное значение).

Количество контактов — 7, диаметр контактов — 1 мм. Вид сочленения — резьбовое. Монтаж выполняется пайкой или объёмным способом. Климатическое исполнение — УХЛ2.1.

• Рабочий диапазон температур: от минус 60 до плюс 100 °C.
• Выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с².
• Выдерживает механические удары с ускорением до 5000 м/с².
• Выдерживает линейное ускорение до 2000 м/с².
• Выдерживает акустический шум уровнем до 170 дБ.
• Минимальная наработка — 5000 часов.
• Число сочленений-расчленений — 500 циклов.
• Срок сохраняемости — 15 лет.

Применение

Благодаря совокупности характеристик соединитель 2РМТ18КУЭ7Г1В1В применяется в цепях постоянного и переменного тока частотой до 3 МГц в условиях повышенных механических и климатических нагрузок. Изделие подходит для эксплуатации при температурах от минус 60 до плюс 100 °C, что соответствует климатическому исполнению УХЛ2.1.

Устойчивость к вибрации, ударам и линейным ускорениям делает разъём пригодным для установки на объектах, где возможны интенсивные динамические воздействия. Резьбовое сочленение обеспечивает надёжную фиксацию в условиях акустического шума до 170 дБ.

Монтаж пайкой или объёмным способом позволяет использовать разъём в составе кабельных сборок с гибкими и жёсткими проводниками. Число сочленений-расчленений в 500 циклов и минимальная наработка 5000 часов определяют ресурс изделия при штатной эксплуатации. Срок сохраняемости 15 лет подтверждает пригодность соединителя к длительному хранению перед вводом в эксплуатацию.

Артикул изделия — 3293. Название и категория товара сохранены в исходном виде: 2РМТ18КУЭ7Г1В1В, категория 2РМТ18. Производитель в предоставленных данных не указан.
