2РМТ18КУЭ7Г1В1ЛВ 2026г

Цена: ПОД ЗАКАЗ

Технические характеристики

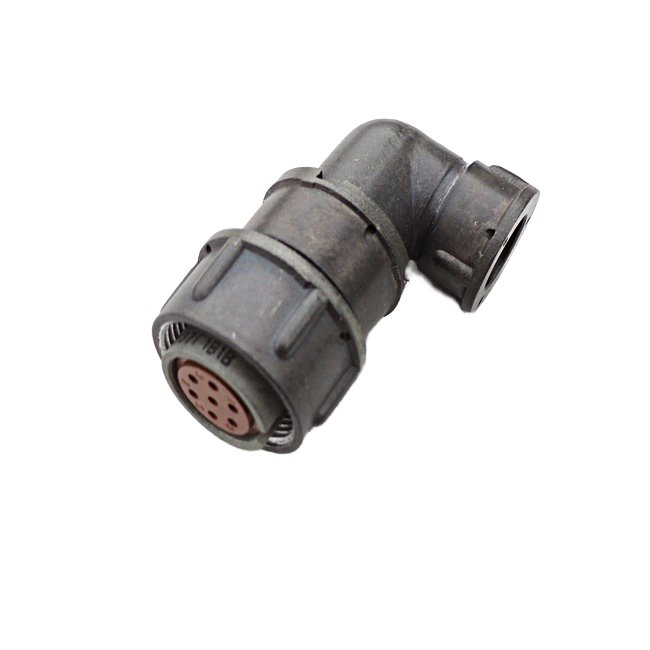

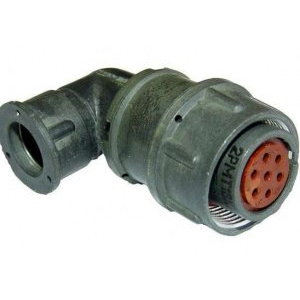

2РМТ18КУЭ7Г1В1ЛВ — это розетка кабельная цилиндрического низкочастотного негерметичного соединителя (Казань).

Производство

Выпускалась заводом Элекон в период 2015–2026 годов, как указано в запросе. Конкретные данные о серийном производстве в эти годы подтверждаются аналогичными изделиями серии 2РМТ той эпохи.

Обозначение

Расшифровка: 2РМТ (тип соединителя), 18 (размер корпуса), К (кабельный), У (угловой патрубок), Э (гайка для экранированного кабеля), 7 (количество контактов), Г (золотое покрытие), 1 (поляризация), В (серебро как альтернативное покрытие в серии), 1 (вариант), Л (левая розетка ), В (всеклиматическое исполнение).

Характеристики

Тип: Розетка кабельная цилиндрическая.
Назначение: Соединение электрических цепей постоянного и переменного тока.
Рабочая частота: До 3 МГц.
Исполнение: Низкочастотное, негерметичное, для внутренних установок.
Размер корпуса: 18.
Геометрия патрубка: Угловой.
Экранирование: Поддержка экранированных кабелей (с гайкой для экранированного кабеля).
Количество контактов: 7.
Покрытие контактов: Золото (основное), с возможностью использования серебра в рамках серии.
Поляризация: 1.
Тип розетки: Левая.
Климатическое исполнение: Всеклиматическое (В), обеспечивающее надежную работу в широком диапазоне температур и влажности окружающей среды.

Применение

Предназначена для соединения электрических цепей постоянного и переменного тока (частотой до 3 МГц) во внутренних установках, включая экранированные кабели, что позволяет использовать ее в условиях, требующих защиты от электромагнитных помех. Широко применяется в различных отраслях:

Промышленная электроника и автоматизация: Для подключения датчиков, исполнительных устройств, систем управления и блоков автоматики в производственных цехах и на оборудовании.
Приборостроение: В измерительном, испытательном и лабораторном оборудовании, а также в стационарных и переносных диагностических системах, где необходимы надежные низкочастотные соединения.
Авиационная техника и транспорт: В бортовой аппаратуре, системах управления и индикации, а также в наземном вспомогательном оборудовании, где важны устойчивость к вибрациям, механическим нагрузкам и перепадам температур.
Оборудование связи: В радиоэлектронной аппаратуре, коммутационных блоках, блоках питания и усилителях, используемых для передачи сигналов и питания.
Оборонная промышленность: В составе различных систем и комплексов, требующих высоконадежных соединителей, способных функционировать в сложных эксплуатационных условиях.

Описание

Назначение изделия

2РМТ18КУЭ7Г1В1ЛВ — это розетка кабельная цилиндрического низкочастотного негерметичного соединителя, предназначенная для соединения электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Изделие относится к категории 2РМТ18 и применяется во внутренних установках, где требуется надёжное электрическое соединение при умеренных требованиях к герметичности.

Розетка рассчитана на эксплуатацию в составе экранированных кабельных линий, поскольку конструкция предусматривает угловой патрубок и гайку для экранированного кабеля. Это позволяет использовать изделие в условиях, требующих защиты от электромагнитных помех и наводок.

Расшифровка обозначения

Маркировка изделия построена по отраслевой системе обозначений и содержит полный набор конструктивных и эксплуатационных признаков:

2РМТ — тип соединителя;
18 — размер корпуса;
К — кабельное исполнение;
У — угловой патрубок;
Э — гайка для экранированного кабеля;
7 — количество контактов;
Г — золотое покрытие контактов;
1 — вариант поляризации;
В — серебро как альтернативное покрытие в рамках серии;
1 — вариант исполнения;
Л — левая розетка;
В — всеклиматическое исполнение.

Технические особенности

Изделие представляет собой низкочастотный негерметичный соединитель, предназначенный для внутренних установок. Размер корпуса 18 обеспечивает компоновку с семью контактами, что позволяет организовать передачу сигналов и питания по одному кабельному вводу.

Контакты имеют золотое покрытие как основное, при этом в рамках серии допускается применение серебра в качестве альтернативного покрытия. Поляризация типа 1 и левое исполнение розетки определяют ориентацию ответной части при сочленении, что важно для правильной сборки жгута и исключения ошибок подключения.

Угловой патрубок упрощает прокладку кабеля в стеснённых условиях и снижает радиус изгиба непосредственно у места ввода.
