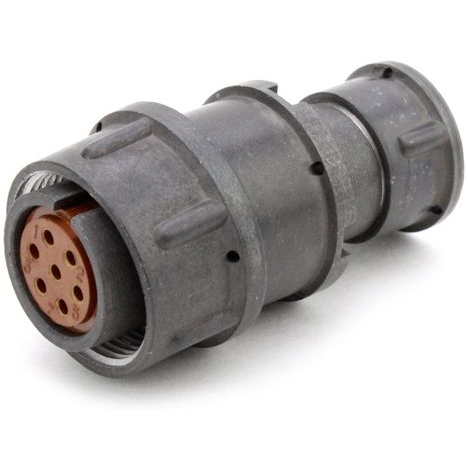

2РМТ18КУЭ7Г1В1ЛВ 2017г

Цена:

3900 ₽

Технические характеристики

2РМТ18КУЭ7Г1В1ЛВ

2РМТ18КУЭ7Г1В1ЛВ — это цилиндрический низкочастотный негерметичный электрический соединитель (розетка) из серии 2РМТ, предназначенный для соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Основные характеристики

Он имеет кабельный корпус с угловым патрубком (КУ), экранированный (Э), 7 контактов диаметром 1 мм (7Г1), с покрытием контактов серебром (В), золотом (В) или аналогичным, в левошовном исполнении (ЛВ). Посадочный диаметр корпуса — 18 мм, вид сочленения — резьбовой, способ монтажа — объемный или пайкой. Рабочая температура от -60°C до +100°C, климатическое исполнение УХЛ2.1 по ГОСТ 15150-69. +3

Электрические параметры

Токовая нагрузка на контакт — от 4 до 7 А, суммарная на соединитель — до 40–49 А; максимальное рабочее напряжение — 560–700 В. Сопротивление изоляции — не менее 5000 МОм, емкость между контактами — не более 6 пФ, электрическая прочность — 1850–2300 В (ампл.).

Механические свойства

Выдерживает вибрацию (50–10000 Гц, до 170 дБ), механический удар многократный (1000 м/с², 1–3 мс) и одиночный (5000 м/с², 0,1–2 мс), линейное ускорение — 2000 м/с². Количество сочленений — до 500 циклов, ресурс наработки — не менее 5000 часов. +3

Описание

Назначение

Соединитель 2РМТ18КУЭ7Г1В1ЛВ — цилиндрический низкочастотный негерметичный электрический соединитель (розетка) из серии 2РМТ. Изделие предназначено для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Розетка применяется там, где требуется надёжная коммутация цепей при воздействии вибрации, ударных нагрузок и линейных ускорений, а также в условиях широкого диапазона температур.

Артикул изделия — 3295. Категория — 2РМТ18. Год выпуска, указанный в карточке товара, — 2017. Производитель в представленных данных не указан.

Конструктивное исполнение

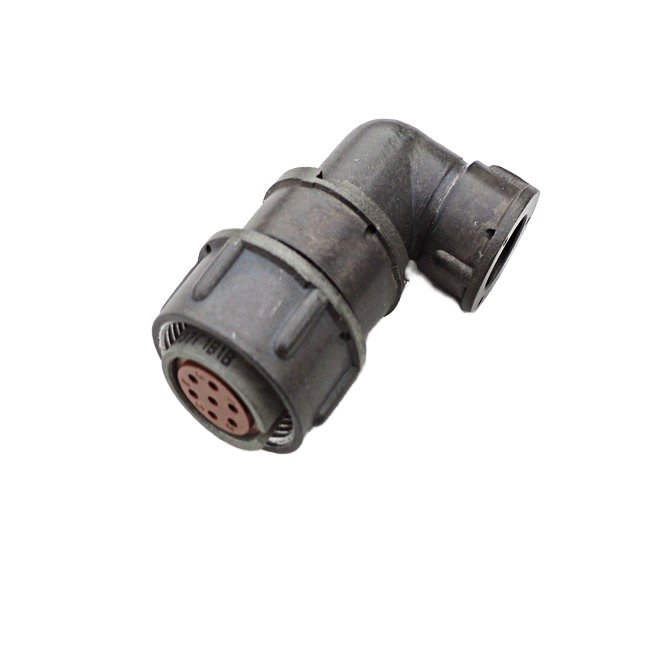

Соединитель имеет кабельный корпус с угловым патрубком (обозначение КУ) и экранированное исполнение (обозначение Э). Посадочный диаметр корпуса составляет 18 мм. Вид сочленения — резьбовой, что обеспечивает механическую фиксацию ответных частей. Исполнение корпуса — левошовное (обозначение ЛВ).

В маркировке отражены ключевые особенности: 7Г1 указывает на 7 контактов диаметром 1 мм, В — на покрытие контактов серебром или золотом (либо аналогичное покрытие). Монтаж может выполняться объёмным способом или пайкой.

Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69. Рабочий диапазон температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.

Электрические параметры

Ниже приведены подтверждённые электрические характеристики изделия.

Токовая нагрузка на один контакт — от 4 до 7 А.
Суммарная токовая нагрузка на соединитель — до 40–49 А.
Максимальное рабочее напряжение — 560–700 В.
Сопротивление изоляции — не менее 5000 МОм.
Ёмкость между контактами — не более 6 пФ.
Электрическая прочность — 1850–2300 В (амплитудное значение).

Механические свойства и ресурс

Соединитель рассчитан на эксплуатацию в жёстких механических условиях. Он выдерживает вибрацию в диапазоне частот от 50 до 10000 Гц при ускорении до 170 дБ. Изделие устойчиво к многократному механическому удару с ускорением 1000 метров на секунду в квадрате длительностью от 1 до 3 миллисекунд и к одиночному удару с ускорением 5000 метров на секунду в квадрате длительностью от 0,1 до 2 миллисекунд. Допустимое линейное ускорение — 2000 метров на секунду в квадрате.

Ресурс по количеству сочленений составляет до 500 циклов. Наработка — не менее 5000 часов.

Область применения

Благодаря сочетанию экранированного корпуса, углового кабельного патрубка, широкого температурного диапазона и стойкости к вибрационным и ударным нагрузкам соединитель 2РМТ18КУЭ7Г1В1ЛВ применяется в электро- и радиоаппаратуре, где требуется компактное резьбовое сочленение с числом контактов 7 и посадочным диаметром корпуса 18 мм. Монтаж выполняется объёмным способом или пайкой.
