Назначение соединителя

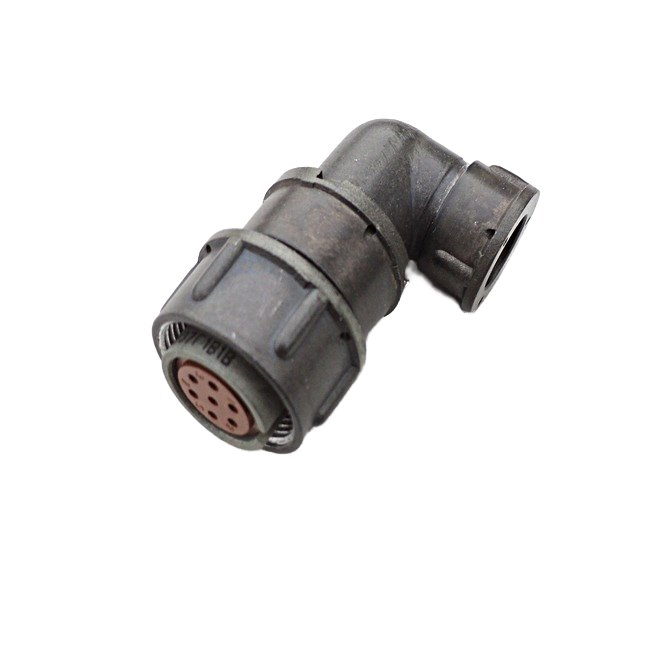

2РМТ18КУЭ7Г1В1 (маркировка КПЭ) — это кабельная угловая розетка, предназначенная для использования в электрических цепях постоянного или переменного тока с частотой до 3 МГц. Соединитель применяется в различных электрических и радиотехнических устройствах для обеспечения надёжного подключения кабелей. Конструкция розетки включает корпус, изолятор и контакты и обеспечивает пылезащиту контактов и мест подсоединения проводов к ним. Изделие относится к негерметичному типу соединителей с посадочным диаметром корпуса 18 мм.

Поскольку изделие предназначено для работы в составе ответственных электрических и радиотехнических цепей, оно рассчитано на эксплуатацию в широком диапазоне механических и климатических воздействий, что подтверждается заявленными условиями эксплуатации и показателями надёжности.

Конструктивные особенности

• Тип соединителя: негерметичный.
• Посадочный диаметр корпуса: 18 мм.
• Вид корпуса: кабельный.
• Вид патрубка: угловой.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 7.
• Вид контактов: розетка.
• Диаметры контактов: 1 мм.
• Вид покрытия контактов: серебро.
• Теплостойкость: до 100 градусов Цельсия.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.

Угловой патрубок позволяет подводить кабель под углом к оси соединителя, что удобно при ограниченном пространстве монтажа. Исполнение гайки патрубка под экранированный кабель даёт возможность применять экранированные кабели и сохранять целостность экрана при подключении.

Электрические характеристики

• Токовая нагрузка на одиночный контакт: от 4 до 36 ампер.
• Максимальная суммарная токовая нагрузка на соединитель: от 27 до 260 ампер.
• Максимальное рабочее напряжение: 560 вольт и 700 вольт.
• Сопротивление контактов: не более 5 миллиом.
• Ёмкость между контактами: не более 6 пикофарад.
• Сопротивление изоляции: не менее 5000 мегаом.
• Электрическая прочность изоляции при максимальном рабочем напряжении 560 вольт: 1850 вольт.
• Электрическая прочность изоляции при максимальном рабочем напряжении 700 вольт: 2300 вольт.

Серебряное покрытие контактов снижает переходное сопротивление и обеспечивает стабильность электрического соединения при длительной эксплуатации. Низкая ёмкость между контактами важна при работе в цепях с частотами до 3 МГц.

Условия эксплуатации

• Синусоидальная вибрация: диапазон частот от 1 до 5000 герц, амплитуда ускорения 490 метров на секунду в квадрате.
• Акустический шум: диапазон частот от 50 до 10000 герц, уровень звукового давления 170 децибел.
• Механический удар многократного действия: пиковое ударное ускорение 1000 метров на секунду в квадрате, длительность действия от 1 до 3 миллисекунд.
• Механический удар одиночного действия: пиковое ударное ускорение 5000 метров на секунду в квадрате, длительность действия от 0,1 до 2 миллисекунд.
• Линейное ускорение: 2000 метров на секунду в квадрате.
• Атмосферное давление: от 133,32 умноженное на десять в минус шестой степени паскаля до 50,6 умноженное на десять в четвёртой степени паскаля.
• Температура среды: от минус 60 до плюс 100 градусов Цельсия.
• Смена температур: от плюс 180 до минус 60 градусов Цельсия.

Надёжность и долговечность

• Минимальная наработка: 5000 часов.
• Число сочленений-расчленений: 500.
• Гамма-процентный срок сохраняемости при гамма равном 99,5 процента: 15 лет.

Указанные показатели подтверждают пригодность соединителя для применения в аппаратуре, работающей в тяжёлых условиях: при интенсивной вибрации, ударных нагрузках, широком диапазоне температур и пониженном атмосферном давлении. Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 определяет область применения изделия в умеренном и холодном климате при эксплуатации под навесом или в помещениях, где условия близки к условиям на открытом воздухе.

Применение

Соединитель 2РМТ18КУЭ7Г1В1 используется в электрических и радиотехнических устройствах для подключения кабелей с экранированной оплёткой, где требуется угловой ввод кабеля и стабильные электрические параметры в цепях постоянного и переменного тока частотой до 3 МГц. Благодаря семи контактам диаметром 1 мм с серебряным покрытием и широкому диапазону токовых нагрузок изделие подходит для цепей как с малыми, так и со значительными токами в пределах заявленных значений.
