Назначение и область применения

2РМТ18КУЭ7Г1А1В — это кабельная розетка из серии цилиндрических соединителей 2РМТ. Изделие предназначено для надежного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Розетка применяется в составе кабельных сборок и жгутов, где требуется герметичное и механически прочное сочленение с ответными вилками серии 2РМТ.

Благодаря всеклиматическому исполнению соединитель подходит для эксплуатации в суровых условиях: при высоких и низких температурах, вибрации, ударах и акустическом шуме. Типовые сферы применения — промышленное оборудование, транспорт, приборы и системы, работающие в условиях повышенных механических и климатических нагрузок.

Основные технические характеристики

Ключевые электрические параметры соединителя приведены ниже:

• Количество контактов — 7 гнезд.
• Токовая нагрузка — до 7 А на одиночный контакт и до 40 А суммарно.
• Максимальное рабочее напряжение — 560 В.
• Сопротивление контактов — не более 0,005 Ом.
• Емкость между контактами — до 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочая температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия.

Указанные значения определяют области применения изделия: цепи питания и сигнальные цепи с умеренными токами и напряжением, где важны стабильность контакта и низкие потери.

Конструкция и монтаж

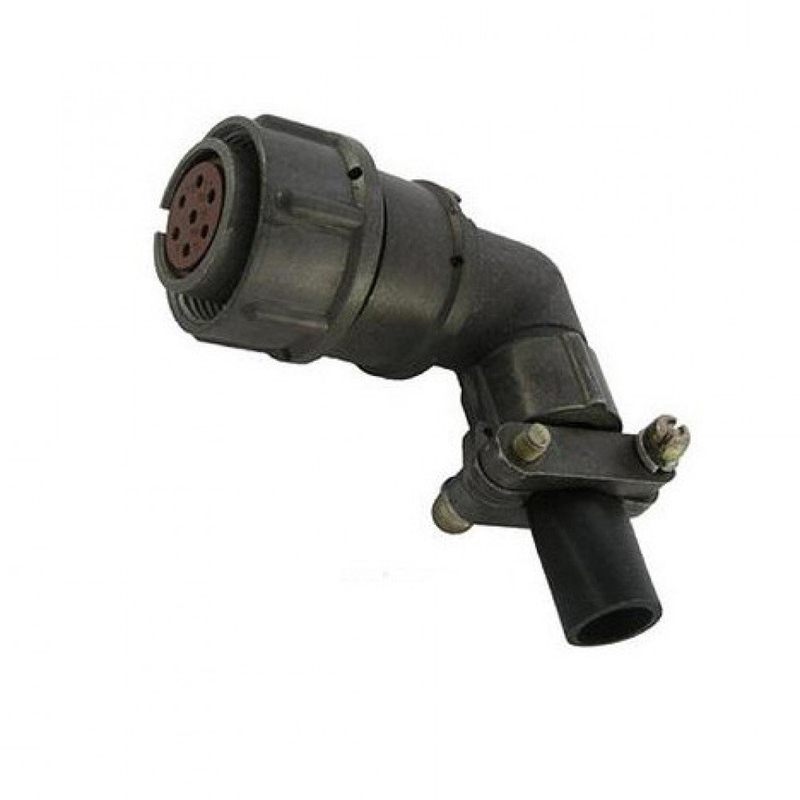

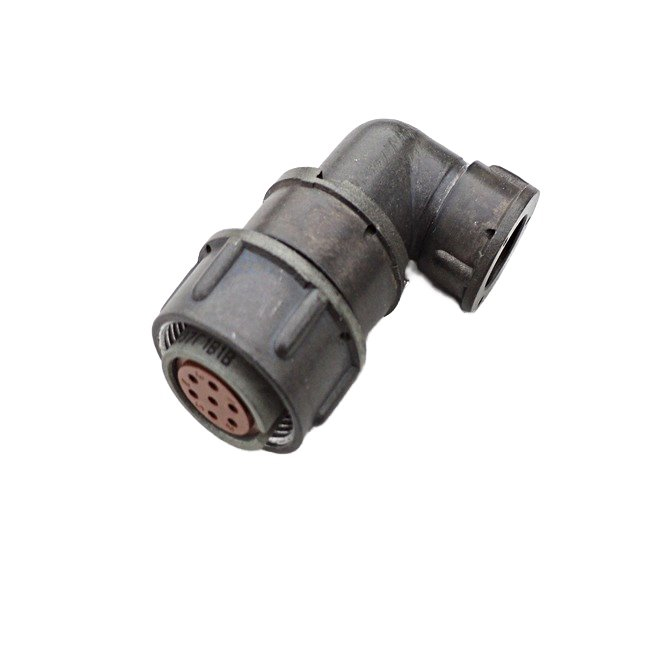

Розетка оснащена угловым патрубком и гайкой для экранированного кабеля. Корпус металлический, сочленение резьбовое с одношпоночной поляризацией, что исключает неправильное подключение и обеспечивает надежную фиксацию. Покрытие контактов — золото или серебро, что обеспечивает высокое качество соединения и коррозионную стойкость.

Монтаж выполняется на кабель внутренним способом. Ответной частью служат соответствующие вилки серии 2РМТ. При монтаже важно соблюдать поляризацию и не превышать допустимые токовые нагрузки на контакты.

Устойчивость к внешним воздействиям

Соединитель выдерживает следующие нагрузки:

1. Вибрация с частотой от 1 до 5000 Гц и ускорением до 490 метров на секунду в квадрате.
2. Механические удары с ускорением до 1000 метров на секунду в квадрате.
3. Акустический шум уровнем до 170 дБ.
4. Широкий диапазон давлений — от вакуума до повышенного.

Минимальная наработка составляет 1000 часов, а количество сочленений-расчленений — до 500. Это подтверждает пригодность розетки для длительной эксплуатации в ответственных узлах.

Комплектация и особенности эксплуатации

Изделие поставляется как кабельная розетка серии 2РМТ с угловым патрубком и гайкой для экранированного кабеля. Данные о комплектации, гарантии, стране производства и сертификатах в предоставленной информации отсутствуют, поэтому уточняйте их у поставщика.

При использовании следует учитывать температурный диапазон от минус 60 до плюс 100 градусов Цельсия, а также необходимость подбора ответных вилок серии 2РМТ с соответствующим числом контактов и типом сочленения. Соблюдение этих условий обеспечивает надежную и долговечную работу соединителя.
