Назначение и общая характеристика

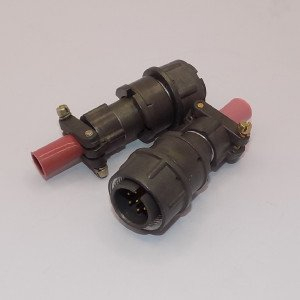

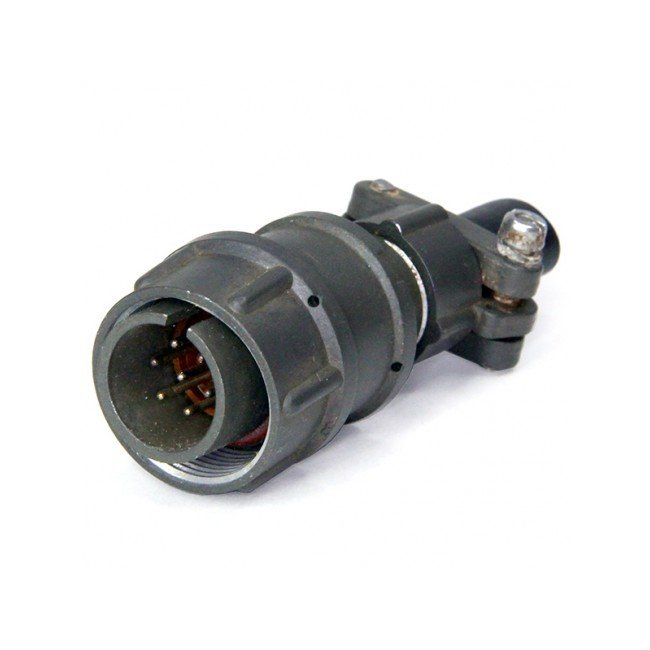

2РМТ18КПН7Ш1В1В — это кабельная вилка производства «Элекон», выпускаемая с приемкой «ОТК». Изделие относится к серии цилиндрических низкочастотных разъемов 2РМТ и предназначено для электрического соединения кабельных линий с ответными розетками соответствующей серии. Основное назначение — коммутация электрических цепей в промышленном оборудовании, приборах и системах, где требуется надежное механическое крепление кабеля и стабильный электрический контакт при воздействии вибраций, ударов и перепадов температуры.

Вилка имеет посадочный диаметр 18 миллиметров и оснащена 7 извлекаемыми штыревыми контактами диаметром 1,0 миллиметра. Такая конструкция позволяет передавать сигналы и питание одновременно, а также выполнять замену отдельных контактов при необходимости. Разъем поляризован по одношпоночной системе, что исключает неправильное сочленение с ответной частью.

Технические характеристики и подтвержденные особенности

Электрические параметры вилки обеспечивают работу в цепях с напряжением до 560–700 вольт переменного или постоянного тока и частотой до 3 мегагерц. Каждый контакт рассчитан на ток до 7 ампер, суммарная нагрузка на разъем достигает 40 ампер. Сопротивление контактов не превышает 5 миллиом, сопротивление изоляции составляет не менее 5000 мегаом, а электрическая прочность достигает 1850 вольт. Ресурс сочленений — 500 циклов.

Корпус вилки выполнен из алюминиевого сплава с оксидированием, цвет серый. Изолятор изготовлен из карболита коричневого цвета. Монтаж производится пайкой на кабель сечением до 0,5 квадратного миллиметра. Конструкция включает прямой патрубок и гайку для неэкранированного кабеля. Степень защиты — IP20, то есть изделие негерметично и предназначено для эксплуатации в закрытых помещениях.

• Теплостойкость — до 100 градусов Цельсия.
• Климатическое исполнение — УХЛ 2.1.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к вибрациям — до 50 g.
• Устойчивость к ударам — до 500 g.
• Приемка — «ОТК», год выпуска — 2025.
• Заводская упаковка.

Применение и совместимость

Вилка 2РМТ18КПН7Ш1В1В применяется для электрических цепей в любых положениях, включая монтаж на подвижных и неподвижных частях оборудования. Благодаря устойчивости к механическим воздействиям изделие подходит для использования в условиях интенсивной вибрации и ударных нагрузок. Разъем сочетается с соответствующими розетками серии 2РМТ, что обеспечивает взаимозаменяемость и удобство сборки.

Изготовление ведется по техническим условиям, изделие соответствует ГОСТам для промышленного применения. Область использования охватывает промышленную автоматику, измерительные приборы, системы управления и другие устройства, где требуется надежное соединение с возможностью быстрого сочленения и расчленения. Артикул товара — 20321, категория — 2РМТ18, производитель — «Элекон». Поставляется в заводской упаковке, что подтверждает сохранность изделия при транспортировке и хранении.
