Назначение и область применения

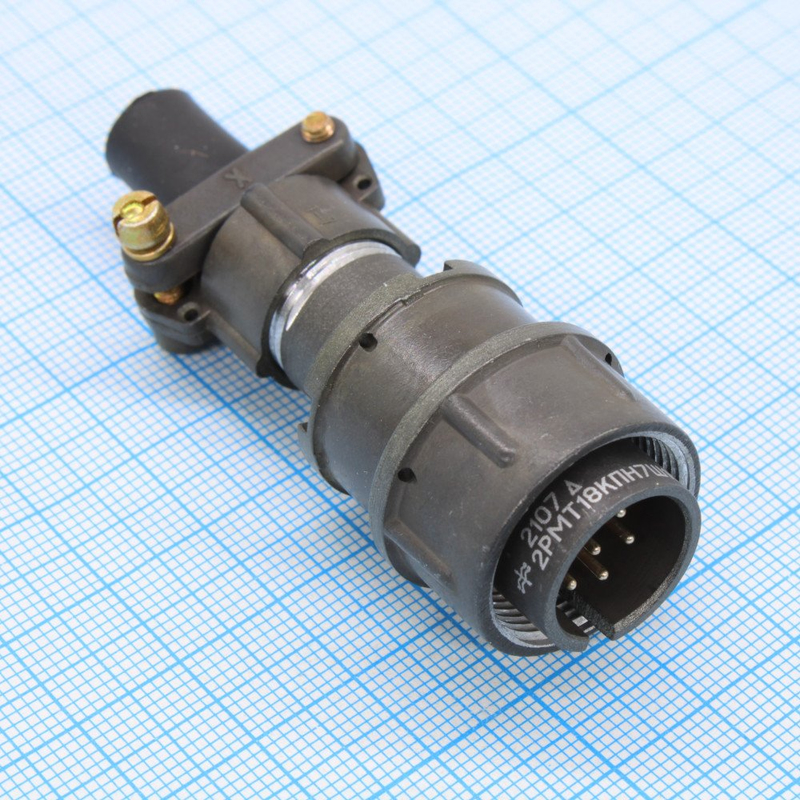

Разъём 2РМТ18КПН7Ш1В1В производства казанского завода «Элекон» представляет собой негерметичную кабельную вилку серии 2РМТ. Изделие предназначено для работы в низкочастотных электрических цепях постоянного и переменного тока. Основное назначение — организация размыкаемых соединений в приборах, пультах управления, распределительных щитах и других устройствах, где требуется надёжная коммутация электрических цепей с возможностью периодического подключения и отключения.

Вилка применяется совместно с соответствующими розетками серии 2РМТ, образуя с ними разъёмное соединение. Такое сочетание обеспечивает удобство монтажа, обслуживания и замены отдельных узлов оборудования без демонтажа всей схемы.

Ключевые особенности

• Цилиндрический низкочастотный соединитель с металлическим корпусом.
• Семь извлекаемых контактов диаметром около 1,0 мм.
• Степень защиты IP20 — разъём негерметичный, без защиты от пыли и влаги.
• Прямой патрубок для ввода кабеля.
• Пайка контактов на жилы кабеля.
• Сечение рекомендуемой жилы кабеля — до примерно 0,5 мм².

Основные технические параметры

Разъём рассчитан на эксплуатацию в широком диапазоне условий. Номинальный ток на один контакт достигает 7 А, при этом суммарный ток соединителя — до 40 А. Рабочее напряжение составляет до 560 В, максимальное напряжение — до 700 В. Рабочая частота — до 3 МГц.

Электрические характеристики соединения обеспечивают стабильную передачу сигнала и питания: сопротивление контакта невелико (порядка 0,005 Ом), а сопротивление изоляции составляет не менее 1000 МОм. Это гарантирует надёжность соединения и минимизацию потерь в цепи.

Условия эксплуатации

Изделие рассчитано на использование в диапазоне температур от примерно минус 60 °C до плюс 100 °C, что типично для стандартных изделий серии 2РМТ. Такой температурный диапазон позволяет применять разъём в различных климатических зонах и в составе оборудования, работающего в жестких условиях.

Конструкция и монтаж

Вилка имеет металлический корпус и прямой патрубок для ввода кабеля. Контакты выполнены извлекаемыми, что упрощает ремонт и замену отдельных элементов. Монтаж осуществляется пайкой контактов на жилы кабеля. Рекомендуемое сечение жилы — до примерно 0,5 мм².

Для правильной эксплуатации важно использовать парную розетку серии 2РМТ соответствующего типоразмера. Специалисты могут подобрать совместимую розетку и пояснить типоразмерный ряд 2РМТ в требуемом исполнении.

Комплектация и применение

Разъём поставляется в стандартной комплектации производителя. Артикул изделия — 80235. Категория — 2РМТ18. Производитель — «Элекон». Изделие применяется в низкочастотных электрических цепях, в приборах и распределительных щитах, где требуется размыкаемое соединение с числом контактов 7 и указанными электрическими параметрами.

Благодаря сочетанию компактности, извлекаемых контактов и широкого температурного диапазона, вилка 2РМТ18КПН7Ш1В1В Элекон подходит для использования в составе промышленного и специального оборудования, а также в других областях, где необходима надёжная коммутация низкочастотных цепей.
