Назначение разъёма 2РМТ18КПН7Ш1В1В

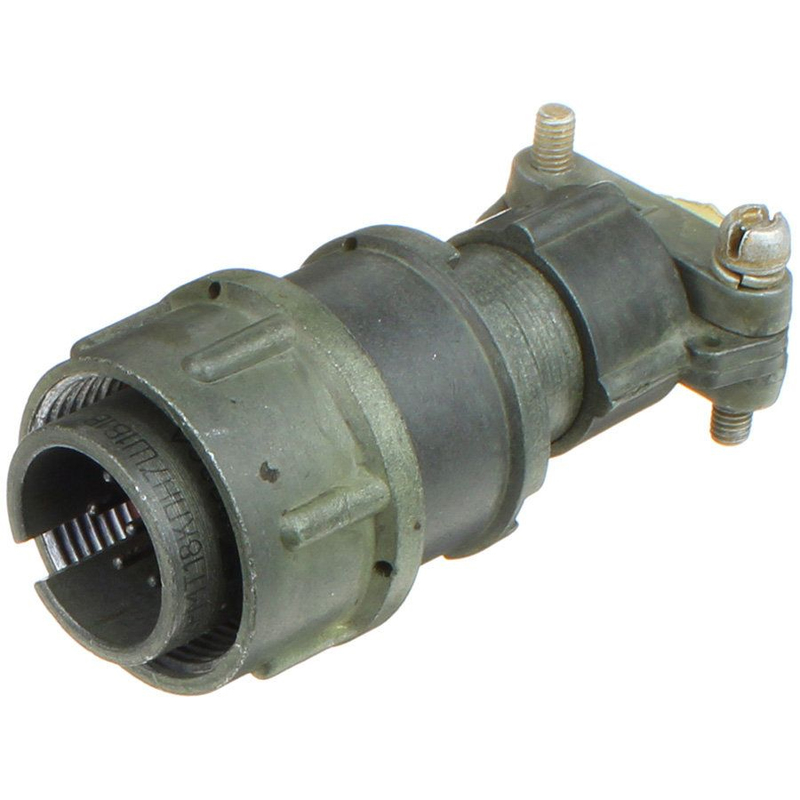

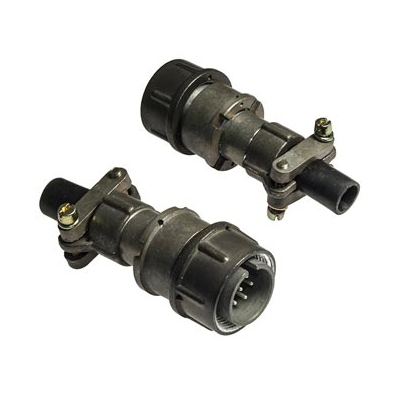

2РМТ18КПН7Ш1В1В — это кабельная вилка производства компании «Элекон» из Казани, относящаяся к серии цилиндрических низкочастотных негерметичных разъёмов 2РМТ. Изделие предназначено для коммутации электрических цепей переменного или постоянного тока с рабочим напряжением до 700 В и частотой до 3 МГц.

Вилка применяется в составе электромеханических систем, где требуется надёжное соединение кабеля с ответной розеткой серии 2РМТ. Конструкция рассчитана на эксплуатацию в условиях умеренных механических и климатических нагрузок, поскольку разъём относится к негерметичному исполнению со степенью защиты IP20.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Все значения относятся именно к исполнению 2РМТ18КПН7Ш1В1В.

• Число контактов — 7 штук диаметром 1,0 мм.
• Номинальный ток на контакт — 7 А, суммарная нагрузка по разъёму — до 40 А.
• Максимальное сечение жил подключаемого кабеля — до 0,5 мм².
• Способ монтажа проводников — пайка.
• Рабочее напряжение — до 700 В, рабочая частота — до 3 МГц.
• Степень защиты от пыли и влаги — IP20.
• Корпус металлический с прямым патрубком, внешний диаметр корпуса — 18 мм.
• Материал изолятора — карболит.
• Покрытие контактов — серебро.
• Диапазон рабочих температур — от минус 60 до плюс 100 °C.
• Ресурс соединений-расчленений — 500 циклов.
• Наработка — 1000 часов.

Конструктивные особенности

Цилиндрический металлический корпус с прямым патрубком обеспечивает механическую прочность и удобство ввода кабеля. Карболитовый изолятор устойчив к нагреву в пределах заявленного температурного диапазона, а серебряное покрытие контактов снижает переходное сопротивление и стабилизирует качество электрического соединения на протяжении всего срока службы.

Отсутствие герметичности компенсируется простотой конструкции и удобством обслуживания: вилка легко соединяется и расчленяется с ответными частями, что важно при сборке и ремонте оборудования.

Применение и совместимость

Вилка 2РМТ18КПН7Ш1В1В сочетается с соответствующими розетками серии 2РМТ, образуя разъёмное соединение для передачи питания и низкочастотных сигналов. Типичные области использования — электромеханические системы, пульты управления, блоки питания, измерительные и связные устройства, работающие в указанных электрических режимах.

Благодаря рабочему напряжению до 700 В и суммарному току до 40 А разъём подходит для цепей средней мощности. Ограничение по сечению жил кабеля до 0,5 мм² определяет выбор монтажного провода при подготовке к пайке.

Условия эксплуатации

Изделие рассчитано на работу при температурах от минус 60 до плюс 100 °C, что позволяет применять его в неотапливаемых помещениях и на открытом воздухе под навесом. Ресурс в 500 циклов соединения и расчленения и наработка 1000 часов задают ориентиры для планирования технического обслуживания и замены разъёма в составе изделия.

Степень защиты IP20 означает защиту от проникновения твёрдых частиц размером более 12,5 мм и отсутствие защиты от влаги, поэтому при эксплуатации следует избегать прямого попадания воды и пыли на контактную группу.
