Назначение разъёма 2РМТ18КПН7Ш1В1В

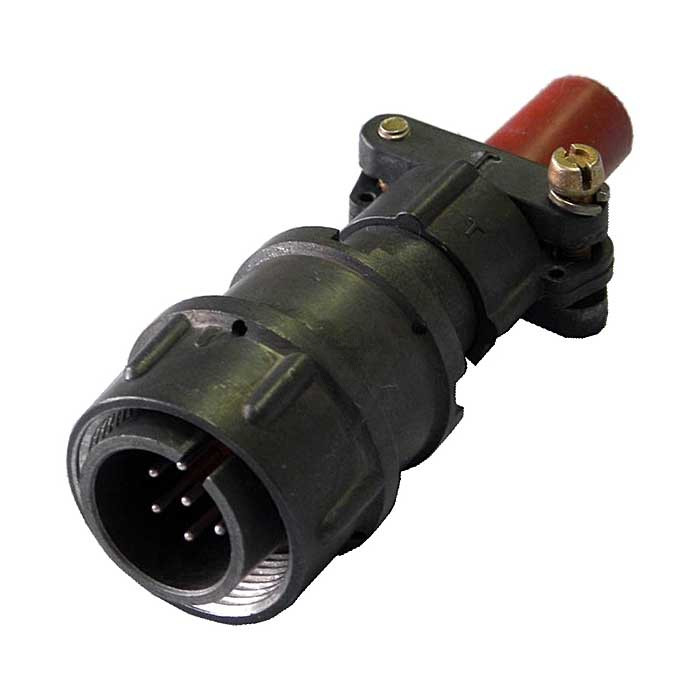

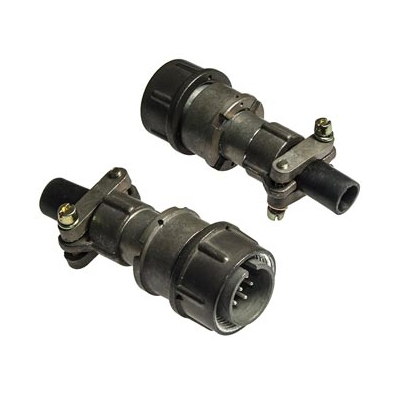

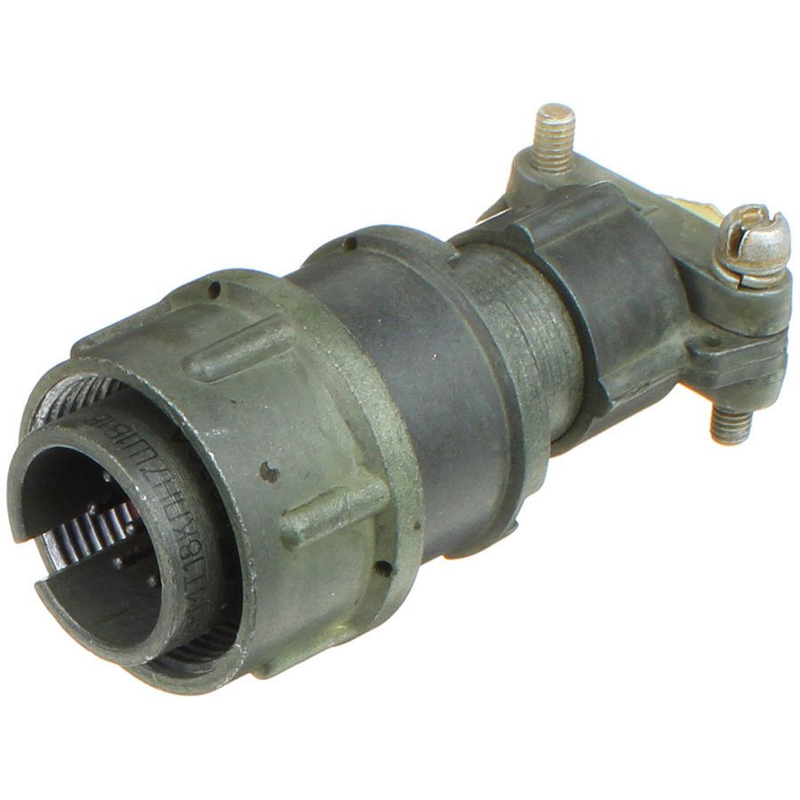

2РМТ18КПН7Ш1В1В — это цилиндрический низкочастотный кабельный разъём-вилка производства компании «Элекон» (Казань), входящий в серию 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется там, где требуется надёжное электрическое соединение кабеля с ответной частью при воздействии механических и вибрационных нагрузок.

Артикул товара — 50239. Категория — 2РМТ18. Производитель — «Элекон».

Подтверждённые технические особенности

Конструкция разъёма относится к кабельному исполнению: он выполнен в виде вилки с прямым патрубком и предназначен для присоединения к неэкранированному кабелю. Соединение с кабелем выполняется пайкой контактов. Изделие используется в негерметичном (неплотном) исполнении с классом защиты IP20.

• Количество контактов: 7 штук.
• Номинальный ток на контакт: до 7 А.
• Рабочее напряжение: до 700 В переменного или постоянного тока.
• Материал корпуса: металл с оксидированным покрытием, цвет — серый.
• Материал изолятора: карболит, цвет — коричневый.
• Диапазон рабочих температур: примерно от минус 60 до плюс 100 градусов Цельсия в зависимости от конкретного исполнения серии 2РМТ.
• Класс защиты: IP20.

Применение и условия эксплуатации

Разъём 2РМТ18КПН7Ш1В1В рассчитан на работу в широком диапазоне температур и устойчив к механическим и вибрационным нагрузкам. Это делает его пригодным для эксплуатации в составе кабельных сборок, соединительных линий и приборных комплексов, где предъявляются повышенные требования к стойкости контактной группы.

Металлический корпус с оксидированным покрытием и карболитовый изолятор обеспечивают механическую прочность и электрическую изоляцию токоведущих частей. Конструкция вилки с прямым патрубком упрощает монтаж неэкранированного кабеля и позволяет выполнять пайку контактов при сборке.

Изделие обеспечивает достаточную долговечность контактов при множественных циклах соединения и разъединения. Применение разъёма предполагает работу в условиях, соответствующих классу защиты IP20, то есть без защиты от влаги и пыли в плотном исполнении.

Комплектация и страна производства

Разъём выпускается компанией «Элекон», город Казань. Сведения о комплектации, сертификатах, стандартах, гарантии и точной стране производства в предоставленных данных не указаны. Для получения этой информации следует обращаться к сопроводительной документации производителя.
